Лекция 10 - Развертывание сети Wi-Fi

•конструктор порталов - для персонализации пользователей, входит как модуль в WEB-портал

•ЛК - WEB ресурс, предназначенный для предоставления администратору сети удобного интерфейса по созданию аккаунтов новых абонентов Wi-Fi и базового управления услугой, например, изменения имени SSID

•notification-gw – обеспечивает централизованный обмен элементов платформы с внешними системами, позволяющими посылать сообщения SMS и Email

•NBI/EMC – центральное звено SoftWLС, обеспечивающее управление и мониторинг других модулей системы, предоставляющее оператору графический интерфейс (GUI) работу с контроллером

•RADIUS – модуль, отвечающий за ААА-операции (Authentication, Authorization, Accounting)

•Captive Portal – модуль, предоставляющий набор WEB-порталов для авторизации пользователей в hotspot-сетях. В список функций WEBпортала входит интеграция с SMS-шлюзами, автогенерация учетных записей пользователей Wi-Fi в базе данных.

Требования к СКС

•Структурированная кабельная система (СКС) создается для обеспечения офиса Заказчика слаботочной кабельной инфраструктурой, на основе которой строится локальная вычислительная сеть для взаимодействия средств вычислительной техники, телекоммуникационных и периферийных устройств (телефонов, планшетов, коммуникаторов и т.д.)

•Прокладку кабельной системы СКС производят с учетом ограничений по взаимному расположению силовых и информационных кабелей.

•Инсталляция СКС производится с помощью витой пары и материалов, сертифицированных на категорию кабеля, указанного Заказчиком (не ниже 5е)

•Необходимо соблюдать условия прокладки кабелей СКС. Пересечение кабельных трасс СКС и электропитания выполнять под углом 90 град., длина базовых линий должна быть не более 100 м.

•Необходимо произвести маркировку портов как со стороны пользовательских розеток, так и со стороны коммутационного оборудования

•Нумерация портов локальной сети выполняется по шаблону: №п/п_№патчпанели №порта

Размещение точек доступа

1. Размещение точек доступа в помещении

Учитывается возможность крепления, прокладки СКС, доступа сотрудников к устройствам и санитарные нормы согласно СанПиН 2.2.4/2.1.8.055-96

•Визуализация планируемых параметров распространения сигнала (RSSI, интерференция, сигнал/шум) производится с использованием специализированного ПО

Список точек доступа

Оценка достижения ключевых показателей

Оценивается качество покрытия. Если покрытие по площади составило более 90%, уровень сигнала не менее -75 dBm, и все особые условия согласно ТЗ выполнены (достигнута заданная емкость сети, оборудование соответствует поставленным в проекте целям), то считается, что в ходе проведенных работ были достигнуты целевые показатели.

Соответственно проект в целом удовлетворяет требования технического задания.

Проект СКС

Первым этапом развертывания локальной сети должен стать подробный проект структурированной кабельной системы, основанный на плане размещения точек доступа. Проект СКС должен включать:

•План расположения оборудования и кабельных каналов в помещении.

•Схемы размещения оборудования в телекоммуникационных шкафах.

•Схему подключения телекоммуникационного оборудования.

•Эскизы креплений кабельных лотков и проходов в перегородках.

Проект СКС может быть выполнен другой организацией. В этом случае исходными данными является проект размещения точек доступа

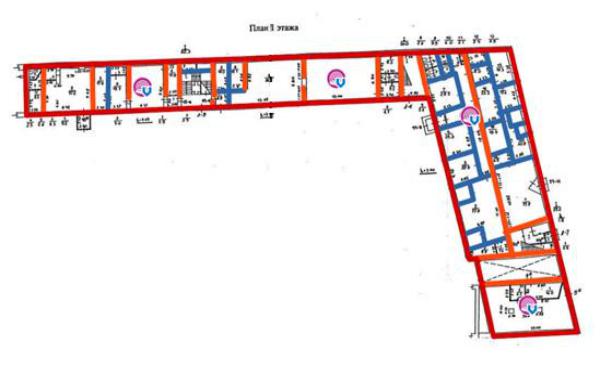

Пример плана расположения оборудования и кабельных каналов в помещении

Пример схемы размещения оборудования в телекоммуникационных шкафах

Пример схемы подключения телекоммуникационного оборудования
