Лекция 7 - Сегментирование WLAN
.pdf
Пример покрывающего дерева
Корень
дерева
LAN
LAN
LAN
LAN
LAN
LAN |
LAN |
|

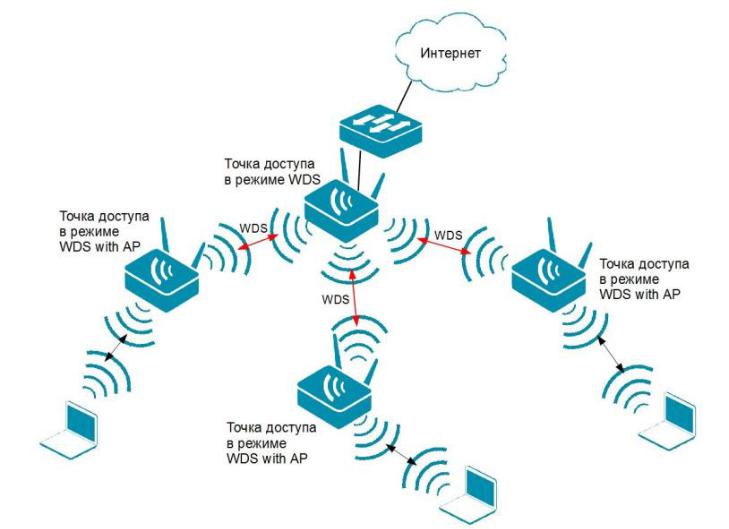

4. Звезда (точка-многоточка)
•Существует единая точка отказа, что ухудшает параметры надёжности.
•Ограничения по количеству устройств, подключаемых к центральной АР.

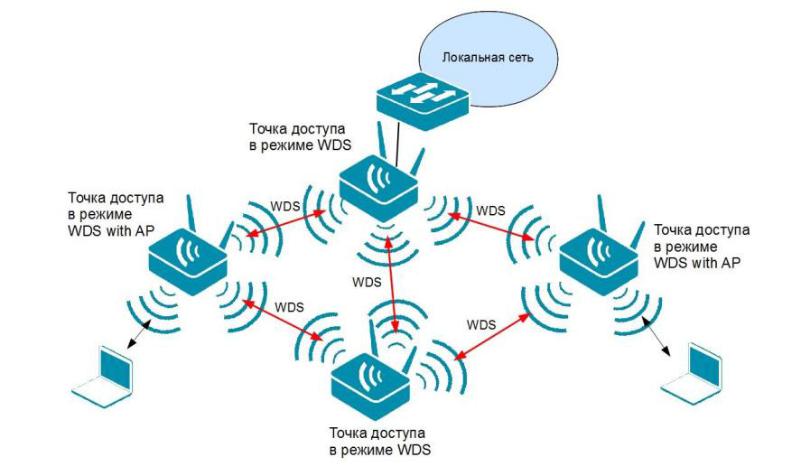

5.Ячеистая топология
•Требует поддержки протокола STP для блокировки избыточных каналов.
•Ограничение на количество подключений
Настройка WDS-соединений
1. Соединение двух точек:
Параметры настройки WDS-соединения на обеих точках доступа должны быть одинаковыми:
SSID: KLADBOBRA
Частотный диапазон: 5ГГц Канал: 36
ширина канала: auto 20/40 МГц Шифрование WPA Personal Пароль: going-to-look

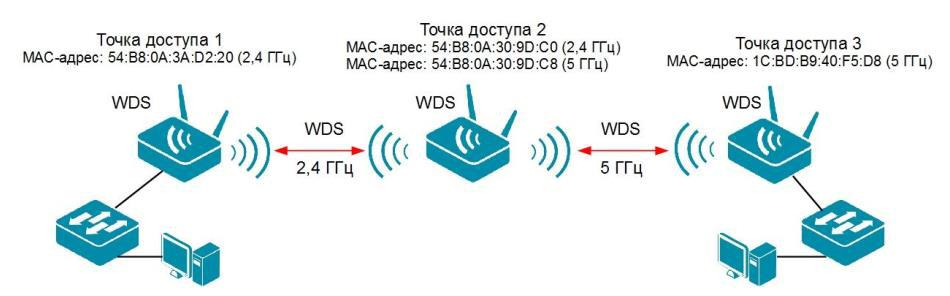

2. Соединение нескольких точек:
Между АР1 и АР 2 |
Между АР2 и АР3 |
|
|
SSID: KLADDOBRA |
SSID: KLADBOBRA |
Частотный диапазон: 2,4ГГц |
Частотный диапазон: 5ГГц |
Канал: 6 |
Канал: 36 |
ширина канала: auto 20/40 МГц |
ширина канала: auto 20/40 МГц |
Шифрование WPA Personal |
Шифрование WPA Personal |
Пароль: going-to-look |
Пароль: Tuk-Tuk |
|
|
