Лекция 3 - Управление доступом к среде
.pdfДлительность промежутка обратного отсчета определяется как случайное число
X [1, Cw(TC)=1],
где Cw(ЕС) – размер окна для заданной категории трафика.
В случае возникновения коллизий формируется новое окно, такое как:
newCw(TC) = ((oldCw(TC) + 1)PF) - 1,
где PF – постоянная масшабирования окна, PF = f(TC).
Значения параметров EDCF для некоторых категорий трафика
|
Высокий |
Средний |
Низкий |
|
|
|
|
AIFS |
2 |
4 |
7 |
|
|
|
|
Cwmin |
7 |
10 |
15 |
Cwmax |
7 |
31 |
255 |
PF |
2 |
2 |
2 |
|
|
|
|
21
Гибридная функция координации HCF
•Режим гибридной функции координации (Hybrid Coordination Function, HCF) является развитием централизованной функции координации PCF:
–Точка доступа является центром координации (HC) и управляет коллективным доступом всех узлов сети к среде передачи данных, для чего опрашивает все узлы сети, внесенные в ее список, и на основании этого опроса организует передачу данных между всеми узлами сети.
–В сетях с механизмом HCF в течение определенного промежутка времени CFP реализуется механизм бесконкурентного доступа, когда доступ к среде контролируется точкой доступа, затем следует промежуток конкурентного доступа CP с механизмом EDCF. Чередующиеся режимы бесконкурентного и конкурентного доступа образуют суперфрейм.
–Чтобы точка доступа имела бы самый высокий приоритет по доступу к среде, промежуток ожидания для точки доступа (PIFS) меньше, чем для всех остальных узлов сети (PIFS<DIFS<AIFS).
22
•Точка доступа также может получать внеочередной доступ к среде,
образуя периоды CAP (Controlled Access Periods).
•CAP используются точкой доступа для опроса узлов сети, а промежутки CFP используются его для инициирования обмена данными между узлами сети, а также для опроса узлов сети.
•Для опроса узлов сети используются служебные кадры QoS CF_POLL, а узлы отвечают на запросы кадрами подтверждениями QoS CF_ACK.
•Точка доступа может передавать кадры данных (QoS DATA), комбинированные кадры опроса и данных (QoS DATA+CF_POLL), комбинированные кадры опроса и подтверждения (QoS CF_ACK+CF_POLL) и комбинированные кадры опроса, подтверждения и данных (QoS DATA+CF_ACK+CF_POLL). Аналогично и узлы сети могут помимо кадров данных совмещать кадры подтверждения с передачей данных (DATA+CF_ACK).
23

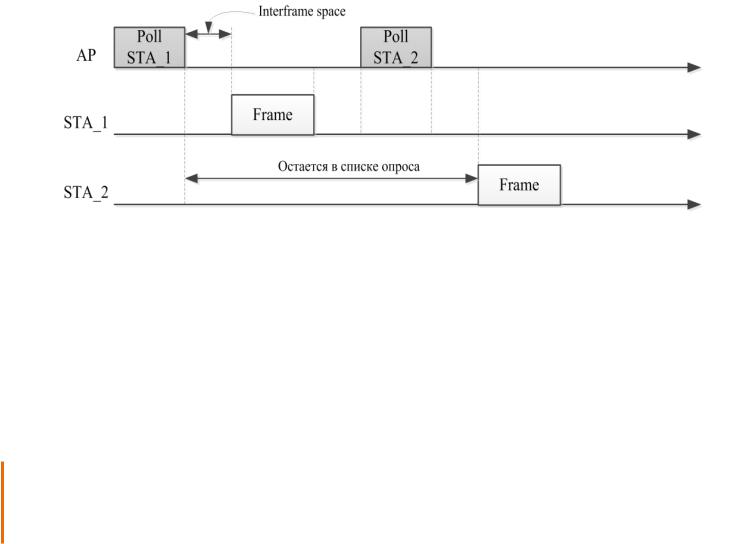

Точка доступа является узлом, на который возлагается задача управления коллективным доступом всех остальных узлов сети к среде передачи данных. AP опрашивает с помощью пакета опроса (Poll) все узлы сети, внесенные в его список, и на основании этого опроса организует передачу данных между всеми узлами сети.
Это полностью исключает конкурирующий доступ к среде и делает невозможным возникновение коллизий, а для времязависимых приложений гарантирует приоритетный доступ к среде.

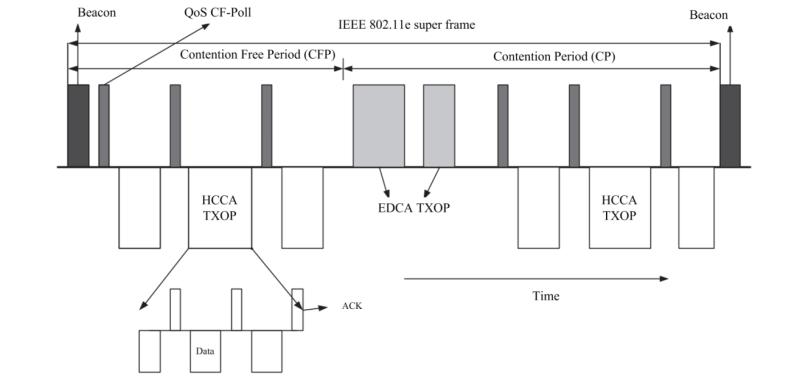

HCCA в IEEE 802.11e
TXOP (Transmission Opportunity) - промежуток времени, зарезервированный для передачи (и получения ACK) фреймов какой-то станцией/
•HCCA - HCF Controlled Channel Access - расширенная версия устаревшего PCF, обеспечивает QoS.
•HCCA работает как во время CFP (Contention Free Period), так и в CP (Contention Period)
•Во время CFP STA не могут бороться за среду, так как их вектор распределения сети NAV установлен. Поэтому AP имеет свободный доступ к среде.
•Во время CP AP может использовать свободный доступ к среде сразу, как только среда становится неактивной, отправляя CF-Poll.
•Используется самый высокий приоритета EDCA, то есть
AIFS = PIFS и CWmin = aCWmax = 0.
•Минимальное время доступа любой AC к среде - DIFS, длина которого больше, чем у PIFS.
