МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ

Ордена Трудового Красного Знамени

Федеральное государственное бюджетное образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

__________________________________________________________________

Кафедра «Сетевые информационные технологии и сервисы»

Отчёт по лабораторной работе №3

по дисциплине «Сетевые технологии»

Выполнил: студентка гр. БСТ2104

Первухина Алиса Александровна

Проверил:

к.т.н., доц. Галицкий Максим Викторович

Москва

2023

Содержание

Задание 3

Ход работы 4

Вывод 21

Задание

1. Соберите сеть, состоящую из двух коммутаторов 2960.

2. На каждому коммутаторе отключите использование протокола STP в VLAN 1.

3. Соедините коммутаторы двумя каналами (интерфейсы FastEthernet 0/1 и 0/2).

4. Попробуйте выполнить запрос ARP несуществующего адреса. В режиме моделирования убедитесь, что даже после завершения запроса в сети бесконечно присутствуют широковещательные запросы ARP, и получился цифровой шторм.

5. Добавьте в топологию третий коммутатор.

6. Сделайте резервирование канала, определите root. Переназначьте корневой коммутатор. Добавьте или переподключите канал на более скоростной (GB), посмотрите линии связи до конечных устройств.

7. Вернитесь к пункту 1.

8. Создайте один агрегированный канал из двух каналов (интерфейсы FastEthernet 0/1 и 0/2) на каждом коммутаторе.

9. Проверьте прохождение сигнала.

10. Принудительно отключите один из линков, не разрывая соединения.

11. Проверьте прохождение сигнала.

Ход работы

Пункт 1. Соберите сеть, состоящую из двух коммутаторов 2960.

Рисунок 1 – Создание сети, состоящей из двух коммутаторов 2960, соединённых двумя каналами (интерфейсы FastEthernet 0/1 и 0/2), и двух PC

Пункт 2. На каждому коммутаторе отключите использование протокола STP в VLAN 1.

Рисунок 2 – Отключение использования протокола STP в VLAN 1 на первом коммутаторе

Рисунок 3 – Отключение использования протокола STP в VLAN 1 на втором коммутаторе

Пункт 4. Выполнить запрос ARP несуществующего адреса. В режиме моделирования убедитесь, что даже после завершения запроса в сети бесконечно присутствуют широковещательные запросы ARP, и получился цифровой шторм.

Для начала выполним настройку IP-конфигурации на PC0

Рисунок 4 – IP-конфигурация PC0

Аналогично выполним настройку IP-конфигурации на PC1

Рисунок 5 – IP-конфигурация PC1

Теперь выполним запрос ARP несуществующего адреса.

Рисунок 6 – Выполнение ARP-запроса несуществующего адреса

Убедимся, что даже после завершения запроса в сети бесконечно присутствуют широковещательные запросы ARP, и получился цифровой шторм.

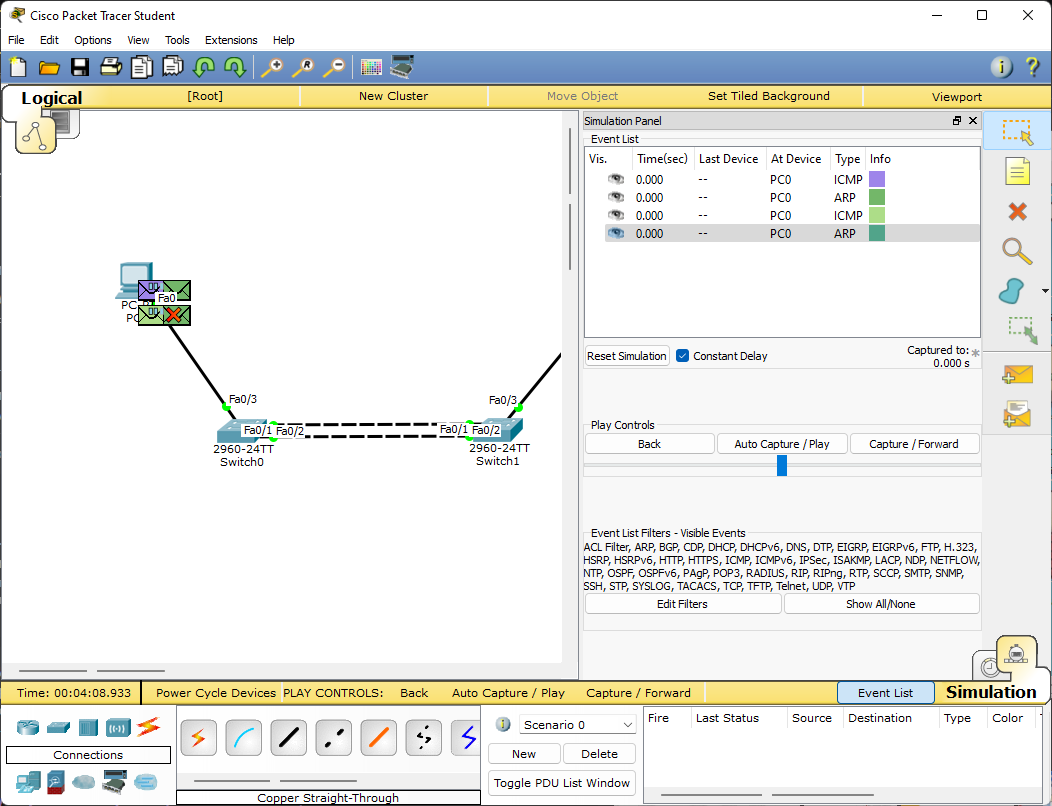

Рисунок 7 – Широковещательный шторм (бесконечные ARP-запросы)

Включим использование протокола STP в VLAN 1 на двух коммутаторах обратно.

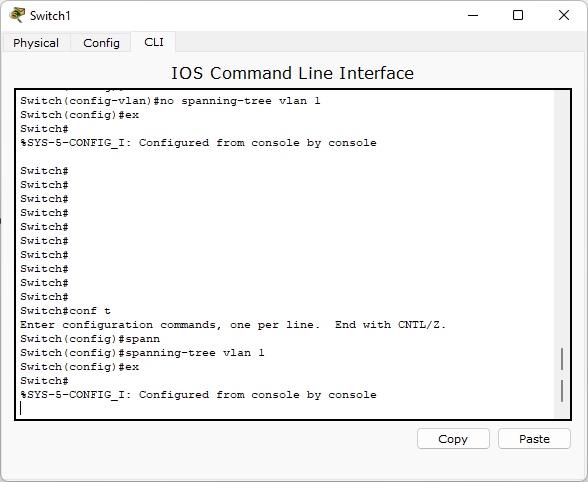

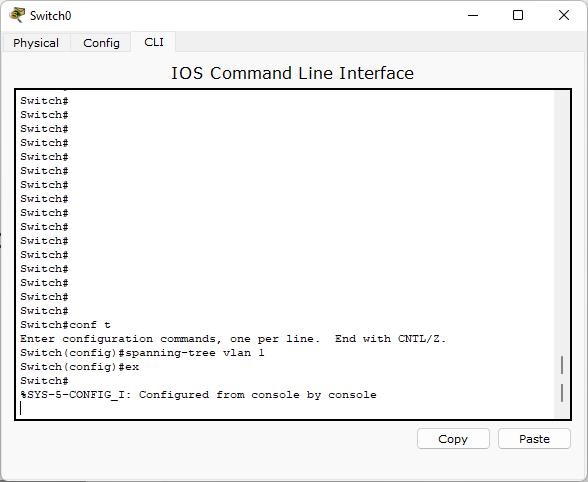

Рисунок 8 – Включение использования протокола STP в VLAN 1 на первом коммутаторе

Рисунок 9 – Включение использования протокола STP в VLAN 1 на втором коммутаторе

Пункт 5. Добавьте в топологию третий коммутатор

Рисунок 10 – Добавление третьего коммутатора, резервирование и переподключение каналов на более скоростные интерфейсы GigabitEthernet

Пункт 6. Сделайте резервирование канала, определите root. Переназначьте корневой коммутатор. Добавьте или переподключите канал на более скоростной (GB), посмотрите линии связи до конечных устройств.

Рисунок 11 – Определение корневого коммутатора (Switch1)

Рисунок 12 – Переназначение корневого коммутатора (Switch0)

Рисунок 13 – Просмотр линий связи до конечных устройств

Пункт 7. Вернитесь к пункту 1.

Построим сеть, состоящую из двух коммутаторов 2960, соединённых двумя каналами (интерфейсы FastEthernet 0/1 и 0/2), и двух PC заново.

Рисунок 14 – Создание сети, состоящей из двух коммутаторов 2960, соединённых двумя каналами (интерфейсы FastEthernet 0/1 и 0/2), и двух PC

Пункт 8. Создайте один агрегированный канал из двух каналов (интерфейсы FastEthernet 0/1 и 0/2) на каждом коммутаторе.

Создадим агрегированный на первом коммутаторе.

Рисунок 15 – Создание одного агрегированного канала из двух каналов (интерфейсы FastEthernet 0/1 и 0/2) Switch0

Создадим агрегированный на втором коммутаторе.

Рисунок 16 – Создание одного агрегированного канала из двух каналов (интерфейсы FastEthernet 0/1 и 0/2) Switch1

Пункт 9. Проверьте прохождение сигнала.

Рисунок 10 – Проверка прохождения сигнала без разрыва соединения

Пункт 10. Принудительно отключите один из линков, не разрывая соединения.

Рисунок 11 – Принудительное отключение одного линка без разрыва соединения

Так выглядит сеть с принудительно отключённым линком

Рисунок 12 - Сеть с принудительно отключённым линком

Пункт 11. Проверьте прохождение сигнала.

Рисунок 13 – Проверка прохождения сигнала

Вывод

В результате проделанной лабораторной работы были получены знания о явлении широковещательного шторма и его предотвращении посредством использования протокола STP, также были получены знания о создании резервных каналов и их агрегирования.
