МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ

Ордена Трудового Красного Знамени

Федеральное государственное бюджетное образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

__________________________________________________________________

Кафедра «Сетевые информационные технологии и сервисы»

Отчёт по лабораторной работе №2

по дисциплине «Сетевые технологии»

Выполнила: студентка гр. БСТ2104

Первухина Алиса Александровна

Проверил:

Галицкий Максим Викторович

Москва

2023

Содержание

Задание 3

Ход работы 3

Определение компонентов сети 3

Проектирование структуры сети 3

Назначение IP-адресов узлам сети 4

Результат выполнения работы 11

Вывод 14

Задание

Создать СПД определённой маски (№1-9 = 26, №10-19 = 27, №20-30 = 28) в кампусе на 3 этажа. Выделить 3 обособленные группы (1 группа – 1 этаж, 2 группа – 2 и 3 этаж, 3 группа – 1

Ход работы

Определение компонентов сети

Для создания СПД в симуляторе Cisco Packet Tracer будут использоваться следующие устройства:

• персональный компьютер PC-PT (10 шт.);

• Switch 2960-24TT (3 шт.).

Проектирование структуры сети

Создадим логическую схему компьютерной сети для трёхэтажного кампуса с выделением трёх обособленных групп в соответствии с заданным условием. Спроектированная схема VLAN представлена на рисунке 1:

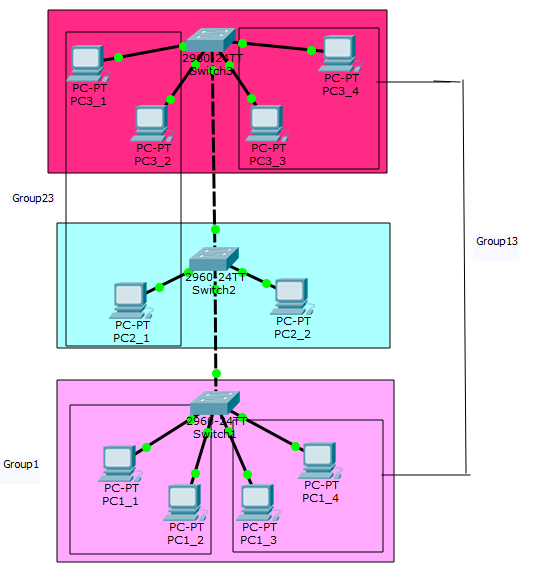

Рисунок 1 – Логическая схема VLAN

Назначение IP-адресов узлам сети

Так как мой номер по списку 13, то маска у меня 27-я, в другом виде она 255.255.255.224.

В соответствии с заданием, я разделила компьютеры на группы с помощью коммутаторов, где первая группа – это первый этаж. Вторая группа – это второй и третий этаж. Третья группа – это первый и третий этаж.

Group1. Для первого этажа: номер сети будет 192.168.1

Group23. Для второго и третьего этажей: номер сети будет 192.168.23

Group13. Для группы первого и третьего этажей: 192.168.13

После этого каждому компьютеру я присвоила ip адрес, начиная с 192.168.0.1, заканчивая 192.168.0.10.

Номера хостов в каждой из сетей (групп) будут соответствовать номерам персональных компьютеров, представленных на логической схеме VLAN (см. рис. 1).

На рисунках 2-4 представлены IP-конфигурации устройств, по одному из каждой сети (группы):

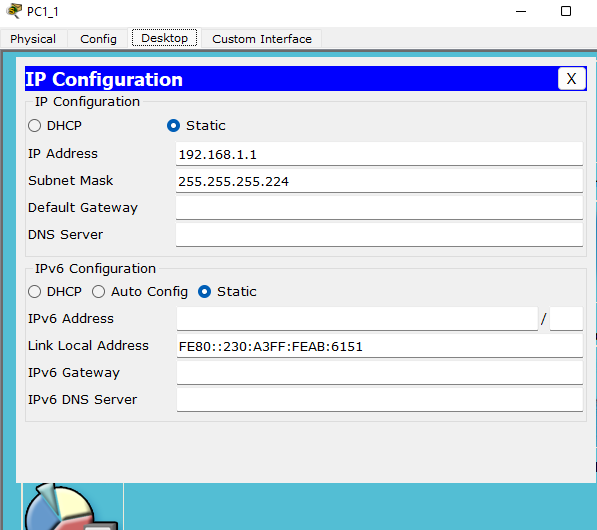

Рисунок 2 – IP-конфигурация компьютера из первой группы (Group1)

Рисунок 3 – IP-конфигурация компьютера из второй группы (Group23)

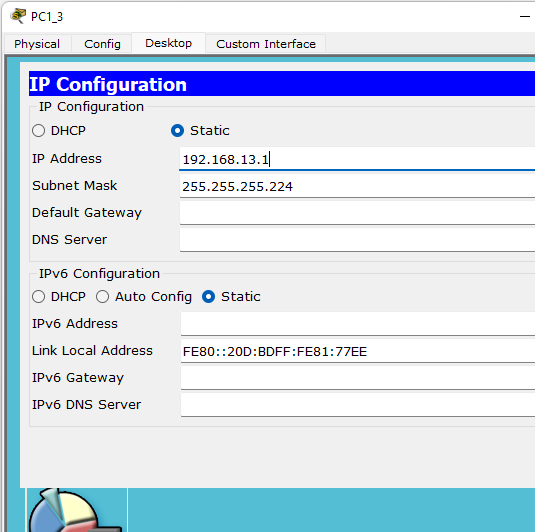

Рисунок 4 – IP-конфигурация компьютера из третьей группы (Group13)

Для того, чтобы объединить в единую виртуальную сеть (группу) компьютеры, подключённые к разным физическим коммутаторам, необходимо создать VLAN. Создание VLAN для каждого из коммутаторов представлено на рисунках 5-7:

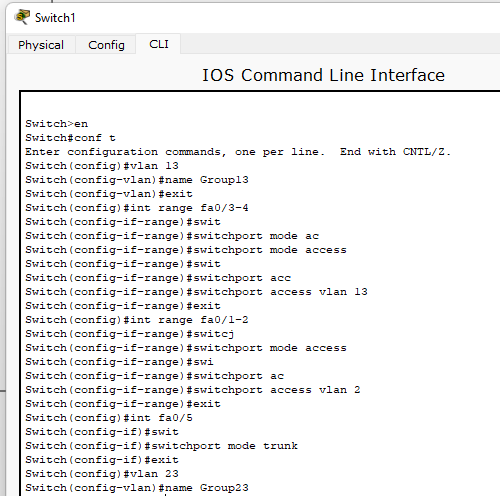

Рисунок 5 – Создание VLAN для первого коммутатора

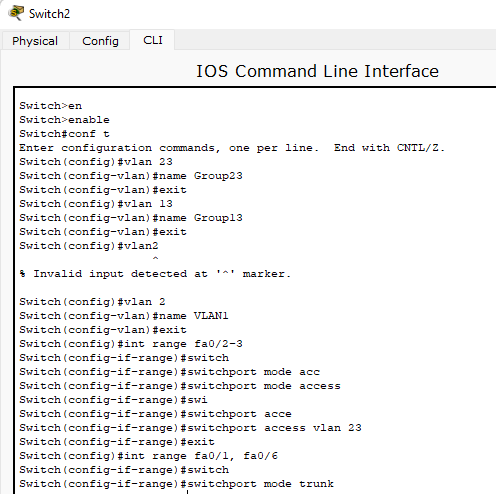

Рисунок 6 – Создание VLAN для второго коммутатора

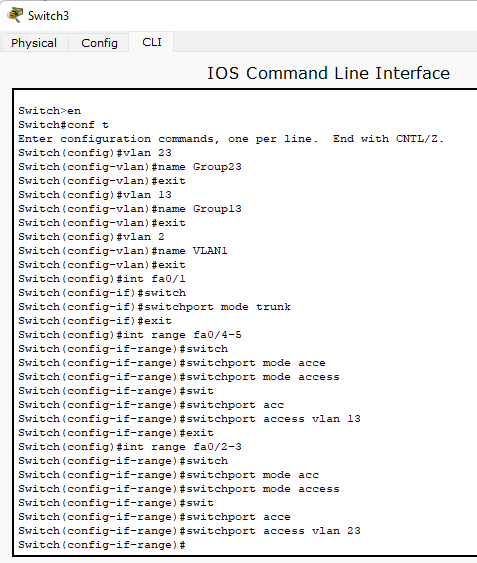

Рисунок 7 – Создание VLAN для третьего коммутатора

Чтобы иметь возможность передачи трафика от нескольких VLAN посредством одного порта, его следует перевести в режим trunk. По умолчанию для режима trunk разрешаются все VLAN. Чтобы через любой из поддерживаемых VLAN выполнялась передача данных, он должен быть активным. VLAN активен, когда один из его портов находится в состоянии up.

Результат настройки VLAN на 3 коммутаторах:

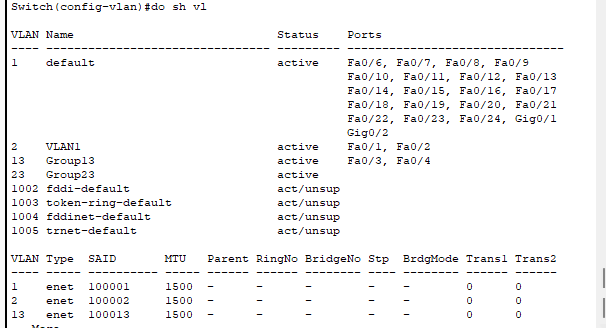

Рисунок 10 – вывод VLAN

Результат выполнения работы

Результаты тестирования СПД представлены на рисунках 10-12:

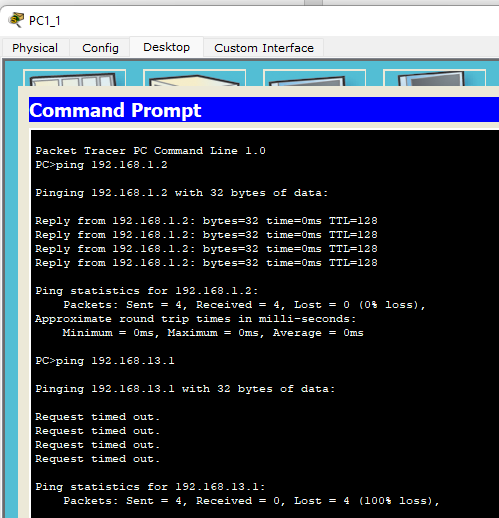

Рисунок 10 – Отправка пакетов с хоста первой группы (Group1)

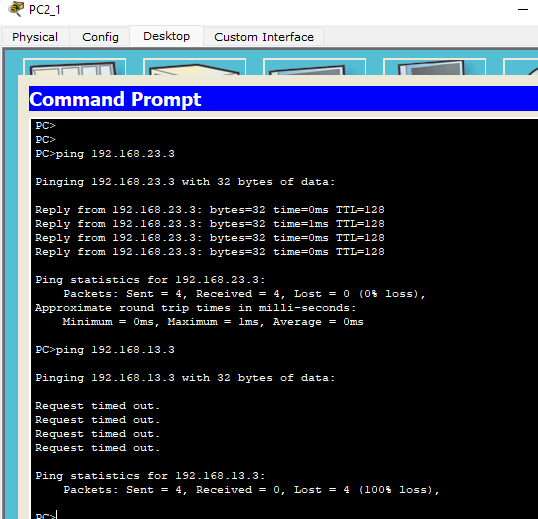

Рисунок 11 – Отправка пакетов с хоста второй группы (Group23)

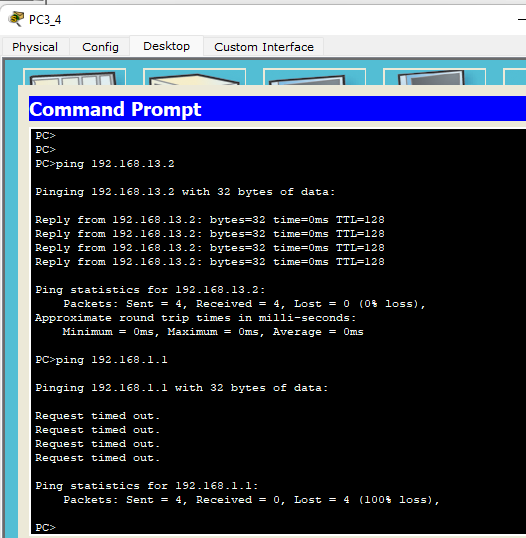

Рисунок 12 – Отправка пакетов с хоста третьей группы (Group13)

В результате отправки пакетов с хостов разных групп видно, что компьютеры, подключённые к разным коммутаторам, были объединены в единые сети (группы), а компьютеры, подключённые к одному коммутатору, были разделены на разные сети (группы) в соответствии с заданным условием.

Вывод

В результате выполнения лабораторной работы была создана СПД для трёхэтажного кампуса с выделением трёх обособленных групп с помощью технологии VLAN.
