Лабораторная работа №1

по дисциплине «Сетевые технологии»

Подготовила: студентка группы БСТ2104

Первухина Алиса

Проверил: Галицкий М.В.

Москва, 2023 г.

Оглавление

Цель работы: 3

Задание: 3

Выполнение: 4

Вывод 8

Цель работы:

практическое ознакомление с программой `Cisco Packet Tracer. Настройка маршрутизатора.

Задание:

Создать 2 VLAN-сети по 5 компьютеров, присоединить их к коммутатору и маршрутизатору. Отправить пакет из одной сети в другую.

Выполнение:

Добавим на нашу схему 2 локальных сети, состоящих из 5 компьютеров, соединенных коммутатором. Два коммутатора соединены маршрутизатором.

Рисунок 1 – схема сети

Линки между ПК и коммутатором согласованы(горят зеленым). Нам нужно согласовать линки между коммутаторами и маршрутизатором.

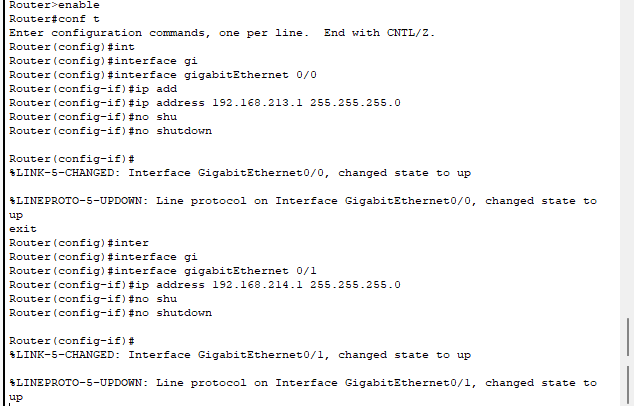

Вхожу в режим конфигурационного терминала. Переходим в конфигурирование конкретного интерфейса – gigabitEthernet0/0. Та сеть, которая у нас слева на схеме. Адрес будет 192.168.213.1 у этого устройства, а маска подсети 255.255.255.0. Поднимаем интерфейс командой no stutdown.

Аналогично для второй сети, адрес будет 192.168.214.1, маска подсети та же.

Рисунок 2 – поднятие интерфейса gigabitEthernet0/0 и 0/1

Оба интерфейса подняты. Линк есть.

Рисунок 4 – схема сети

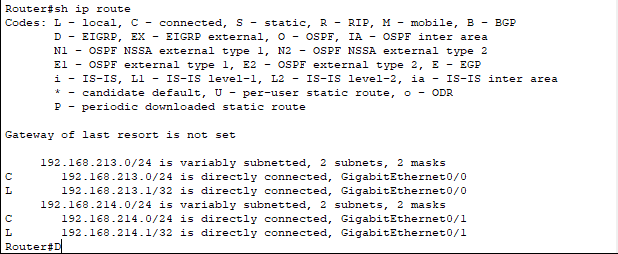

Выведем таблицу маршрутизации. Видно, что сети непосредственно подключены к разным интерфейсам.

Рисунок 5 – таблица маршрутизации

Определим ip-адреса вручную в левой подсети вручную.

Default Gateway – это наш маршрутизатор.

Рисунок 6– пример вручного присваивания ip-адреса

Отправим пакет данных из левой подсети в правую подсеть.

Рисунок 7 – отправка пакета данных из левой сети в правую

Вывод

Я ознакомилась с программой Cisco Packet Tracer, выполнила настройку маршрутизатора.
