Потери на возбуждение:

При разрешенном совместном выбеге генератор оборудован блоком выбега, который поддерживает напряжение возбуждения пропорциональным частоте вращения. В относительных единицах:

U* = n*

56

Потери в меди:

– мощность потерь в меди k-го электродвигателя в исходном режиме.

57

3) Рассчитывается ускоряющая мощность турбины Ртурб, если исходный режим генераторный (или Ртурб = 0, если исходный режим двигательный):

Мощность турбины в исходном режиме:

Мощность турбины в момент времени t:

58

4) Рассчитываются избыточная мощность и избыточный момент:

Избыточная мощность:

Избыточный момент:

59

6) Определяют текущее время и текущую частоту (которая также равна текущему напряжению в о.е.):

Ui+1 = ni+1

7) Определяют подачу Q механизмов СН:

-для механизмов без противодавления Q = n;

-для механизмов с противодавлением:

61

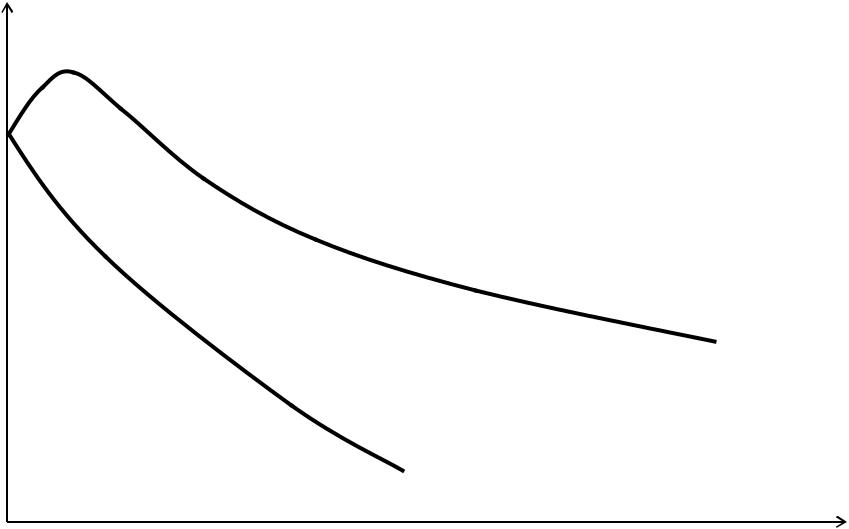

Результаты расчета совместного выбега

В результате расчета СВ получаем графики зависимостей:

•n(t);

•U(t);

•Q(t).
