.pdf15. Определение токов трехфазного КЗ на секциях СН
Рассчитываем следующие токи:
Iп0 – действующее значение периодической составляющей тока 3-фазного КЗ в начальный момент времени;
Iпt – действующее значение периодической составляющей тока 3-фазного КЗ в момент времени, соответствующий началу размыкания контактов выключателя;
iat – мгновенное значение апериодической составляющей
тока 3-фазного КЗ в момент времени, соответствующий началу размыкания контактов выключателя;
iуд – ударный ток КЗ

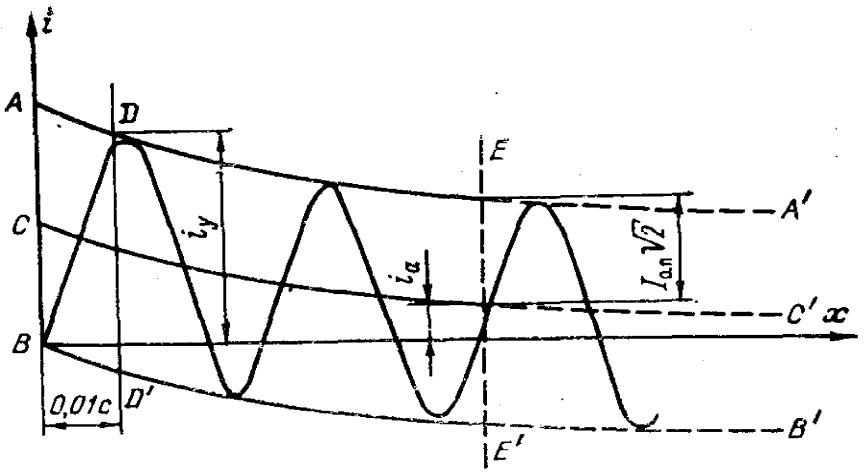

Переходный процесс при КЗ:
2
Расчет периодической составляющей тока КЗ
вначальный момент времени
1)Между ЭДС системы и точкой КЗ суммируем
все сопротивления => Хэкв
2)Рассчитываем ток КЗ от системы в
относительных единицах:
Iпсо[о.е.] = Ес / Хэкв
3)Рассчитываем ток КЗ от системы в именованных единицах (килоамперах):
Iпсо[кА] = Iпсо[о.е.] ∙ Iбаз
3
Расчет периодической составляющей тока КЗ
вначальный момент времени
1)Рассчитываем ток КЗ от двигателей в
относительных единицах:
Iпдо[о.е.] = Ед / Хд
2)Рассчитываем ток КЗ от двигателей в именованных единицах (килоамперах):
Iпдо[кА] = Iпдо[о.е.] ∙ Iбаз
3)Рассчитываем суммарный ток КЗ:
Iпо = Iпсо + Iпдо
Это действующее значение периодической составляющей 3-фазного КЗ в начальный момент
времени |
4 |
|
Расчет периодической составляющей тока КЗ в момент времени t
1) Периодический ток КЗ от системы не затухает:
Iпсt = Iпсо
2) Периодический ток от двигателей затухает по экспоненте:
Iпдt = Iпдо∙exp( – t / Тпэд ); t = tоткл.min = tрз.min + tо.с;
Тпэд = 0,07...0,1 с (подробнее – см. ГОСТ Р 527352007, п.9.1, расчетные кривые);
3) Рассчитываем суммарный периодический ток КЗ:
Iпt = Iпсо + Iпдt
Это действующее значение периодической составляющей 3-фазного КЗ в момент времени, соответствующий началу размыкания контактов выключателя
5
Расчет апериодической составляющей тока КЗ
вмомент времени t
1)Апериодический ток от системы затухает по экспоненте:
iасt = √2 ∙ Iпсо∙exp( – t / Таэс ); t = tоткл.min = tрз.min + tо.с; Таэс = 0,06...0,1 с;
2)Апериодический ток от двигателей затухает по экспоненте:
iадt = √2 ∙ Iпдо∙exp( – t / Таэд ); t = tоткл.min = tрз.min + tо.с; Таэд = 0,02...0,067 с;
3)Рассчитываем суммарный апериодический ток КЗ:
iаt = iасt + iадt
Это мгновенное значение апериодической составляющей 3- фазного КЗ в момент времени, соответствующий началу размыкания контактов выключателя
4)Рассчитываем содержание апериодической составляющей в отключаемом токе:
β = iаt / (√2 ∙ Iпt) ∙ 100% |
6 |
|
Расчет ударного тока КЗ
вмомент времени t = 0,01 с
1)Ударный ток КЗ от системы:
iудс = √2 ∙ Iпсо ∙ Кудс;
Кудс = 1,85...1,91;
2)Ударный ток КЗ от двигателей:
iудд = √2 ∙ Iпдо ∙ Кудд;
Кудд = 1,6...1,77;
3)Суммарный ударный ток КЗ:
iуд = iудс + iудд;
Это мгновенное значение ударного тока 3-фазного КЗ в момент времени t = 0,01 с, соответствующий максимуму электродинамического воздействия
7
16. Определение тепловых импульсов токов КЗ на секциях собственных нужд
Назначение расчетов тепловых импульсов:
1.Проверка выключателей на термическую стойкость
(ТС).
2.Проверка кабелей на термическую стойкость (ТС).
3.Проверка кабелей на невозгораемость (НВ).
Понятие теплового импульса
|
tоткл |
|
В = |
|
iк2t dt (кА2∙с) |
|
||
0
где iкt – мгновенное значение тока КЗ в момент
времени t;
tоткл – время отключения КЗ, которое
определяется как максимально возможное время существования КЗ с учетом:
-времени гашения дуги;
-отказа основной релейной защиты и
срабатывания резервной релейной защиты с
некоторой уставкой селективности по времени;
-отказа основного выключателя и отключения смежного выключателя под действием УРОВ2.
Вычисление теплового импульса
•непосредственное вычисление (точно, но сложно, требуется специализированная программа ЭВМ);
•аналитическое вычисление (менее точно, но проще считать):
1)формулы для проверки на ТС;
2)формулы для проверки на НВ.
3
