ИЭ / 9 сем (станции+реле) / Экзамен / РЗ 9

защиты при однофазном коротком замыкании в цикле ОАПВ при неодновременном включении фазы с двух концов линии. Во избежание отказа защиты в действии передатчик, установленный с той стороны линии, где фаза разомкнута, не должен быть запущен.

З. Чувствительность защиты, сравнивающей фазу токов прямой или обратной последовательности, может быть сильно ттонижена при двухфазных коротких замыканиях с односторонним обрывом фазы. Защита, сравнивающая фазу токов нулевой последовательности, в этом случае отказывает в действии. Во избежание отказа защиты передатчик, установленный с той стороны линии, где фаза разомкнута, не должен быть запущен.

4. Защита, основанная на сравнении фаз полных токов, не имеет недостатков, перечисленных -выше. Однако чувствительность такой защиты понижается при расхождении по фазе э, д. с. коннов электропередачи, а также при двухфазном коротком замыкании на линии, имеющей одностороннее питание.

7-10. ФАЗОВЫЕ ПОГРЕШНОСТИ ПРИ ВНЕШНИХ КОРОТКИХ ЗАМЫКАНИЯХ

Фазовые поrрешности при внешних коротких замыканиях обусловливаются в основном тремя причинами: 1) разностью фаз токов промышленной частоты по концам линии; 2) конечной скоростью распространения высокочастотных сиrналов; 3) фазовыми погрешностями трансформаторов тока за счет насыщения. Токи одноименных фаз в начале и в конце однородной линии при установившемся режиме связаны известной

формулой:

Параметры γ и Zc, для прямой и обратной последовательностей одинаковы,

311

а для нулевой последовательности коэффициент фазы α0, получается большим и соответственно скорость распространения токов нулевой последовательности

0 = 2 меныше, чем для прямой (и обратной) последовательности.

α0

Если полное сопротивление на зажимах приемного конца линии обозначить через ZII и пренебречь собственным затуханием β линии, то формула

(7-5) упростится:

Фазовый сдвиг тока II, относительно III определяется аргументом комплексного выражения, заключенного в скобках. При передаче без отражения

(ZII=ZC). Токи II и III сдвинуты при этом по фазе на угол

(7-8) который иногда принимается за расчетный.

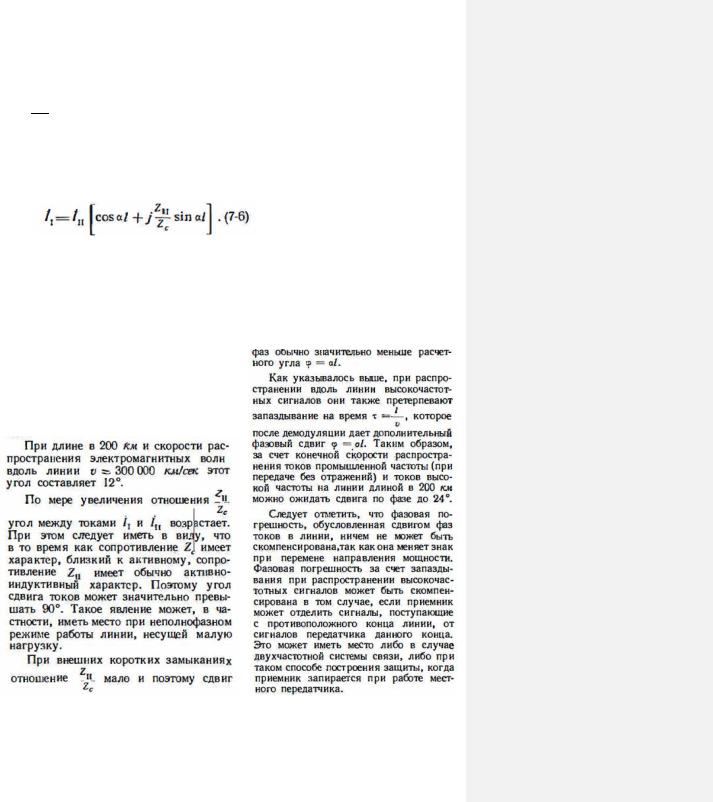

312

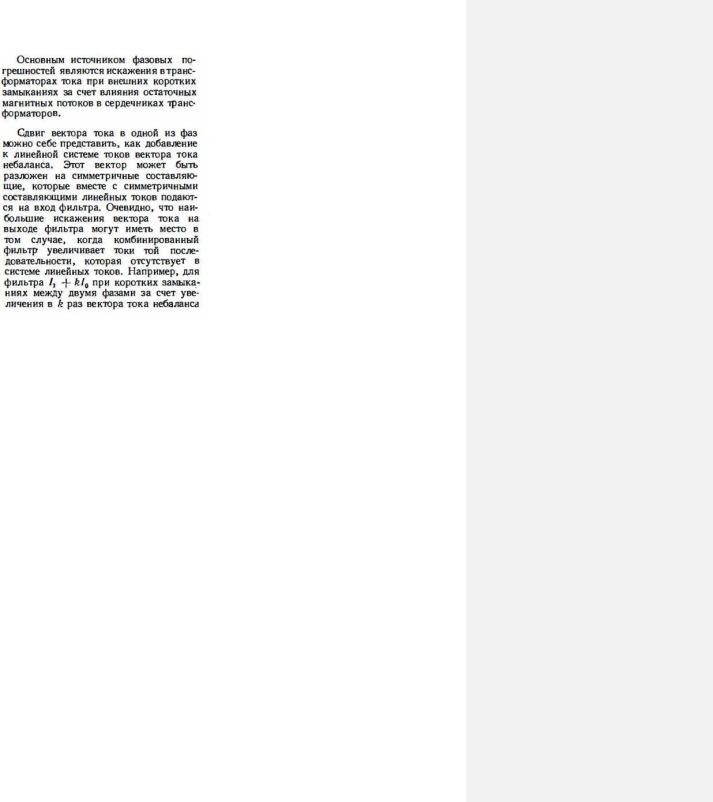

313

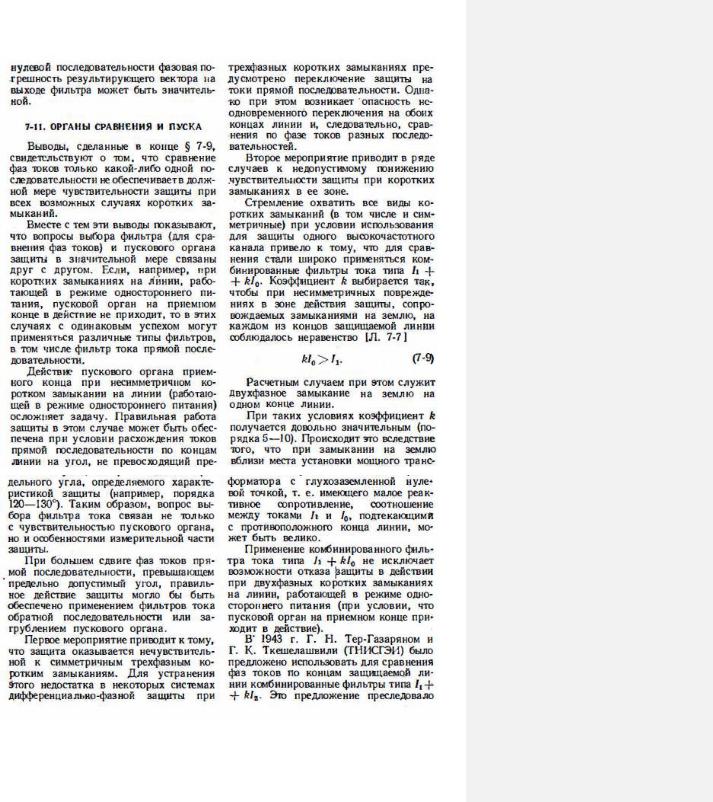

314

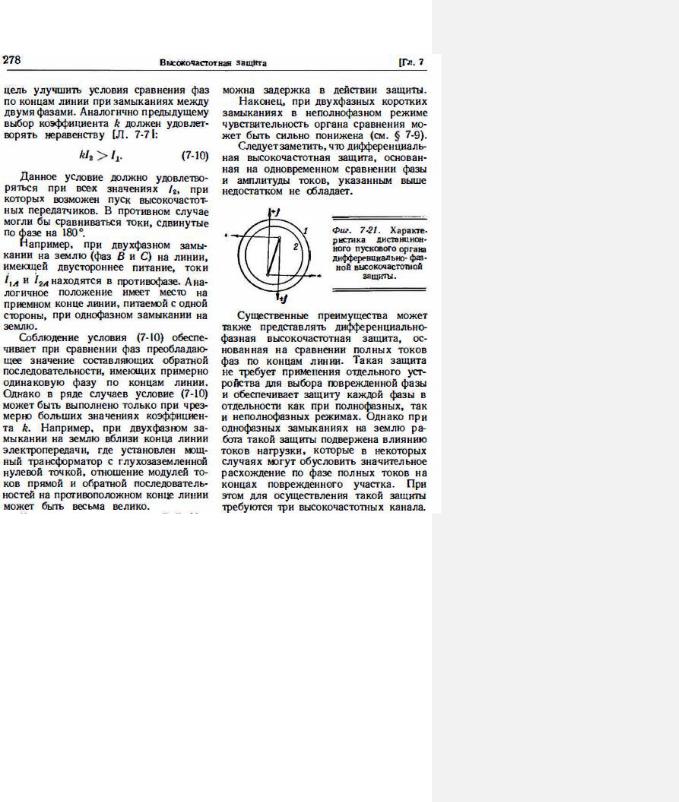

315

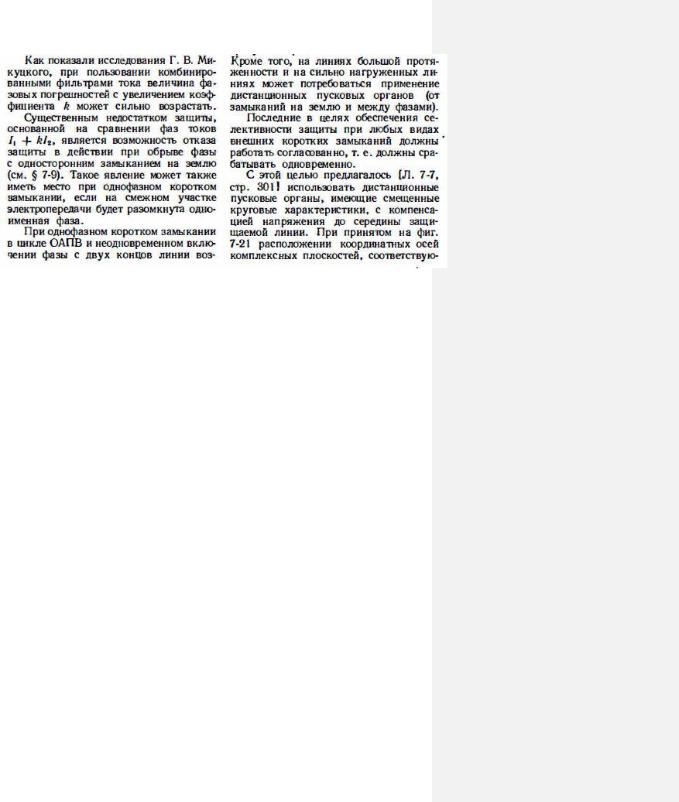

316

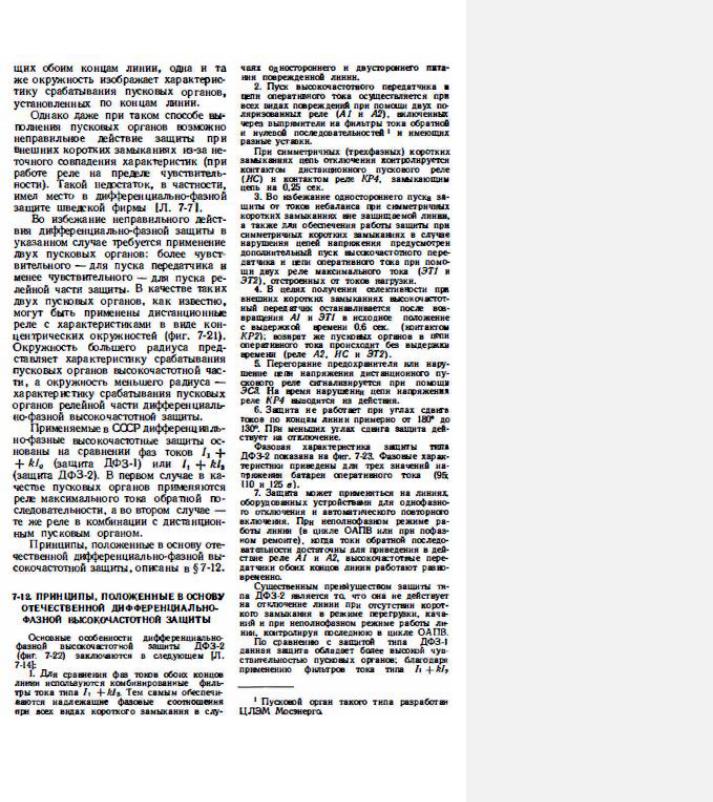

317

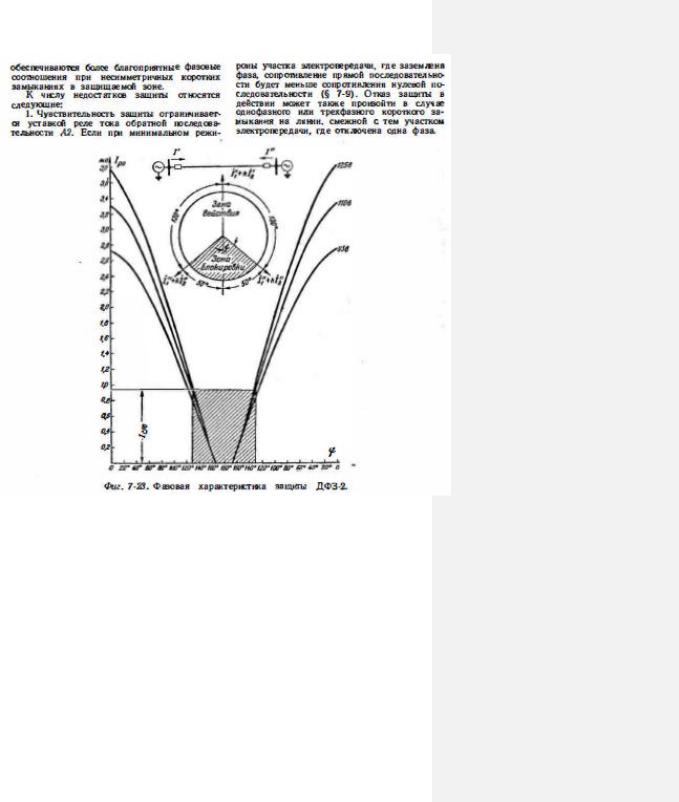

318

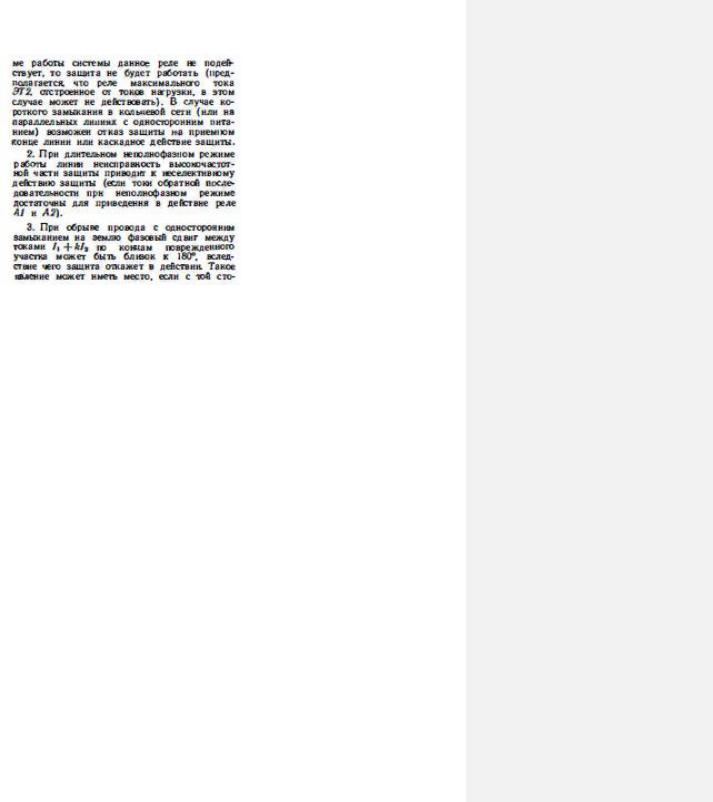

319

30. Дифференциальная защита линии с волоконно-оптическим каналом

связи.[Л12 сл.2-7,13,15-23,25-37; Л6 6.5.2]

Применение непосредственного сравнения токов с помощью соединительных проводов (см. рис. 6.17) ограничивается, прежде всего, длиной защищаемой линии (не более 15-20 км), а также возможным влиянием помех на соединительные провода, что приводит к искажению замеров. На рис. 6.18

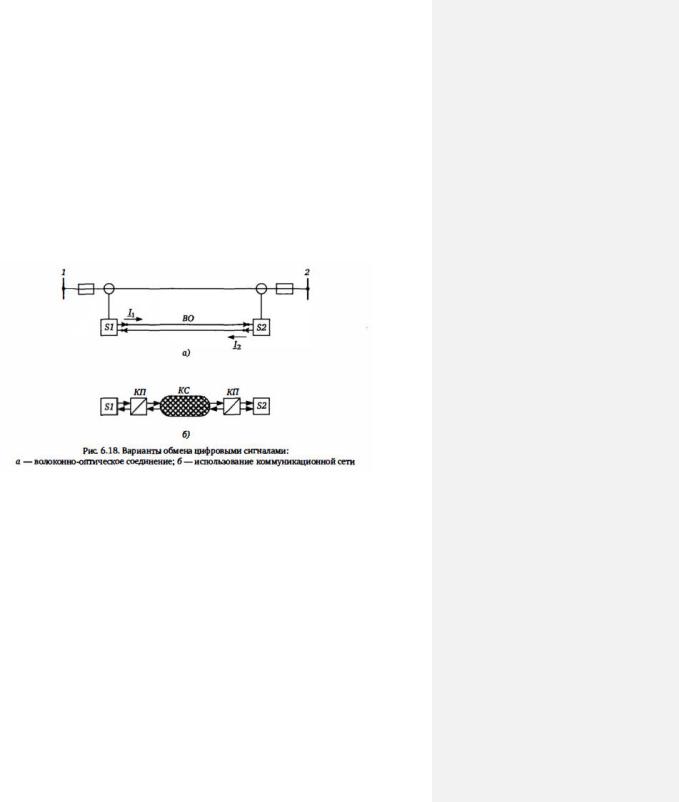

упрощенно пояснен принцип выполнения дифференциальной защиты, при котором на противоположный конец объекта (линии) с помощью канала связи передаются цифровые значения вектора тока.

В результате в каждом из полукомплектов защит S1 и S2 имеется информация о токах по концам линии, необходимая для построения дифференциальной защиты по выбранному алгоритму (см. §6.2 и § 6.3). При этом адаптивный алгоритм с торможением от расчетной погрешности (см. §6.3)

обеспечивает повышение чувствительности при малых токах КЗ. В качестве соединительных каналов могут быть использованы волоконно-оптические каналы ВО (рис. 6.18,а, рис. 1) или коммуникационные сети КС (рис. 6.18,б, рис. 2).
