Яблочкина Валерия ПИН-22

Лабораторная работа №3

Вариант 5

Домашняя подготовка

Задание 1

варианта

L, мГн

С, мкФ

R, Ом

5

49

0,0075

2150

1. Выбрав из табл.1 параметры элементов последовательного резонансного контура (рис.1), рассчитать следующие характеристики контура:

Волновое сопротивление

Ом

Резонансная частота

Гц

Добротность контура

Относительная полоса пропускания

Частота, на которой действующее значение напряжения UL достигает максимума

Гц

Частота, на которой действующее значение напряжения UС достигает максимума

Гц

2. Привести расчетные формулы для вычисления действующих значений тока I, напряжений UR, UL, UC и угла сдвига фаз между входными током и напряжением.

Рассчитать все эти величины для частот указанных в табл. 2.

Рачетные значения занести в табл. 2.

Значения параметров

Параметры

Частота, Гц

Fp

Гц

0,1Fp

Гц

0,3Fp

Гц

0,5Fp

Гц

0,7Fp

Гц

2Fp,

Гц

3Fp,

Гц

FL,

Гц

FC,

Гц

F, Гц

расч.

8306

830,6

2491,8

4153

5814,2

16612

24918

10906,31

6325,66

I, mА

расч.

4,6

0,394

1,243

2,28

3,5

2,27

1,4

3,9

3,9

эксп.

4,602

0,394

1,246

2,292

3,566

2,236

1,378

3,831

3,95

UR, В

расч.

10

0,847

2,67

4,9

7,6

4,9

3

8,4

8,4

эксп.

9,894

0,847

2,68

4,929

7,669

4,809

2,963

8,235

8,489

UL, В

расч.

11,89

0,1007

0,954

2,9

6,3

11,6

10,7

13

7,6

эксп.

11.992

0,1008

0,958

2,948

6,457

11,588

10,709

13,029

7,791

UC, В

расч.

11,88

10,07

10,59

11,65

12,8

2,9

1,2

7,6

13

эксп.

11,606

10,065

10,59

11,649

12,874

2,82

1,158

7,357

13,075

,

расч.

0,064

-85,1

-74,5

-60,7

-40,9

60,7

72,5

33,3

-33,2

град

эксп.

-0,152

-84,97

-75,39

-58,83

-39,94

59,614

71,925

32,197

Частота

Гц

Угловая частота

Сопротивление на катушке

Ом

Сопротивление на конденсаторе

Ом

Полное сопротивление

Ом

Действующее значение тока

А

Напряжение на резисторе

B

Напряжение на катушке

B

Напряжение на конденсаторе

B

Угол сдвига фаз между входным током и напряжением

По результатам расчета поcтроить АЧХ и ФЧХ для комплексов действующих значений UR, UL, UC.

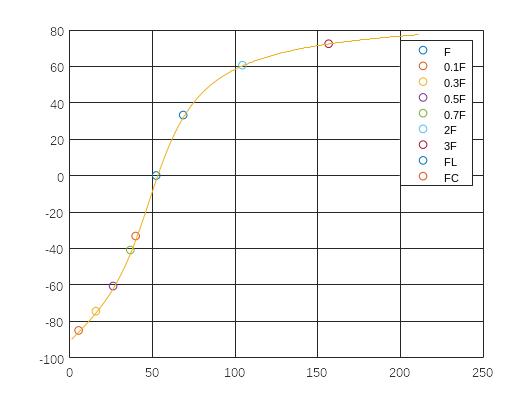

ФЧХ

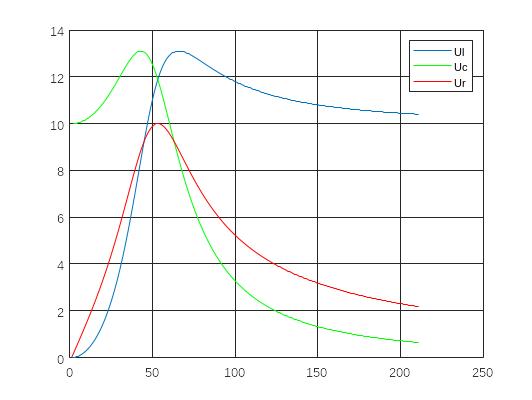

АЧХ

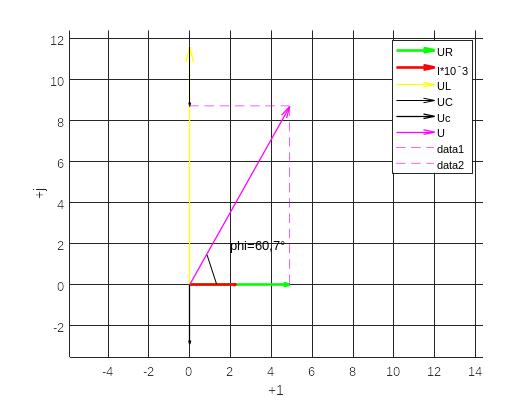

4. Построить векторные диаграммы на комплексной плоскости для F=Fp, F=0,5Fp, F=2Fp, направив в каждой диаграмме ток по действительной оси.

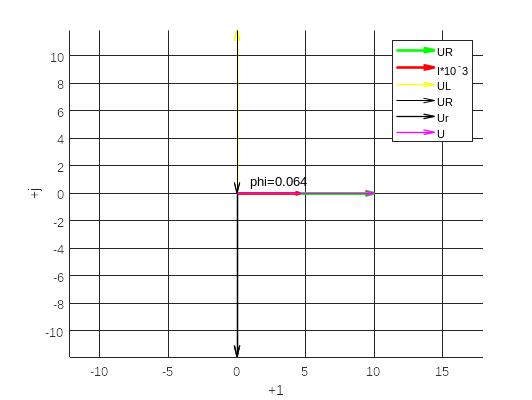

F=Fp:

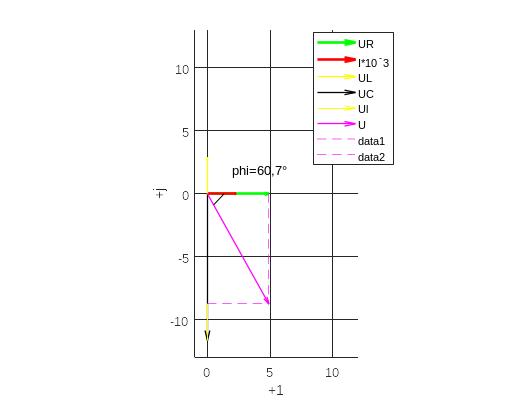

F=0,5Fp:

Действующее значение тока

А

Напряжение на резисторе

B

Напряжение на катушке

Напряжение на конденсаторе

B

Угол сдвига фаз между входным током и напряжением

F=2Fp:

Действующее значение тока

А

Напряжение на резисторе

B

Напряжение на катушке

Напряжение на конденсаторе

B

Угол сдвига фаз между входным током и напряжением

Лабораторное задание

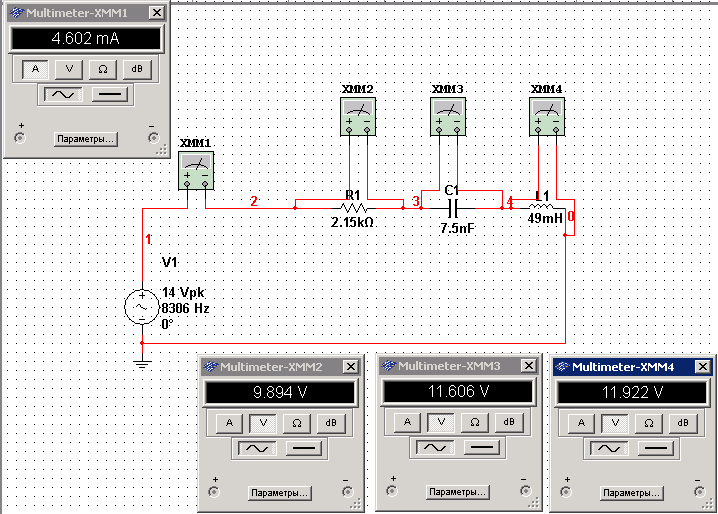

1. Включив в схему рис.1 амперметр и три вольтметров определите экспериментальные значения токов и напряжений, заданных в табл. 2.

Далее меняю значение частоты источника напряжения согласно таблице и нахожу значения токов и напряжений при других частотах.

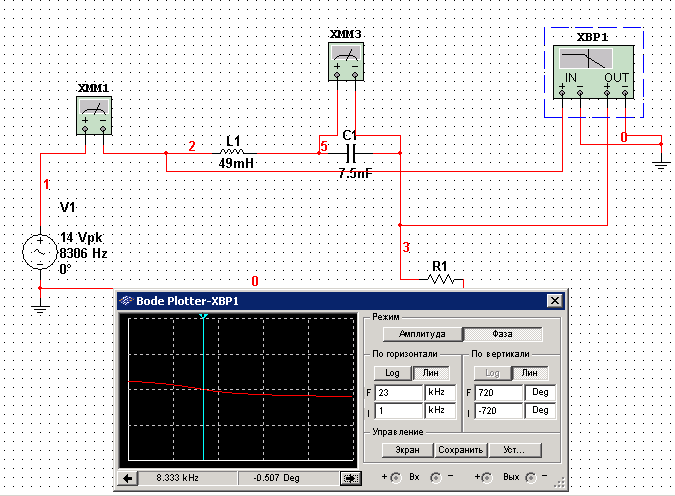

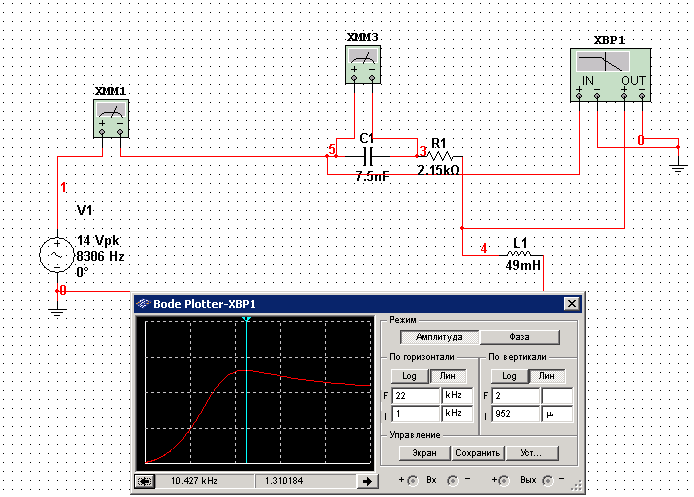

2. Получите АЧХ и ФЧХ с помощью Боде-плоттера.

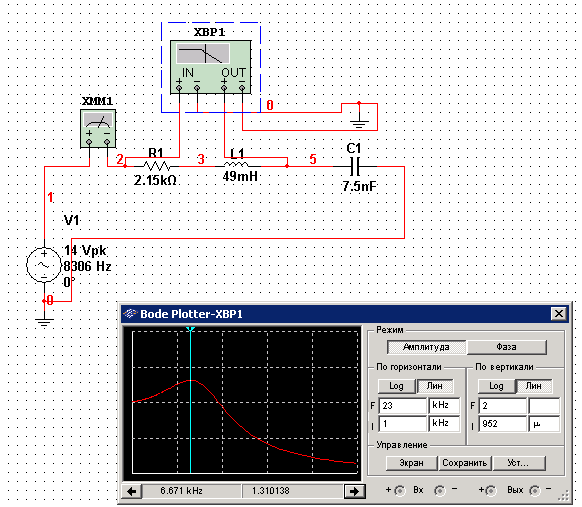

Для резистора:

Для катушки индуктивности:

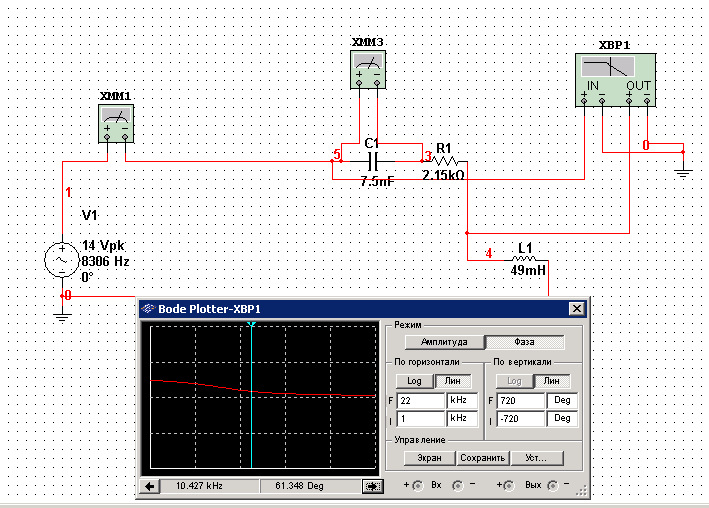

Для конденсатора:

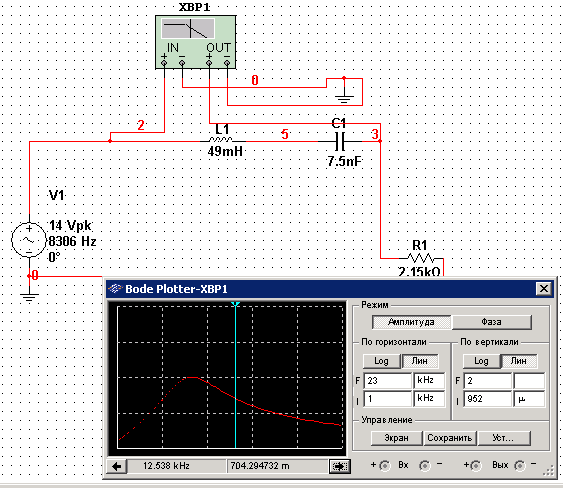

3. Определите экспериментально относительную полосу пропускания, считая выходным элементом резистор R.

Fн = 5498 Гц

Fв = 12538 Гц

Относительная полоса пропускания

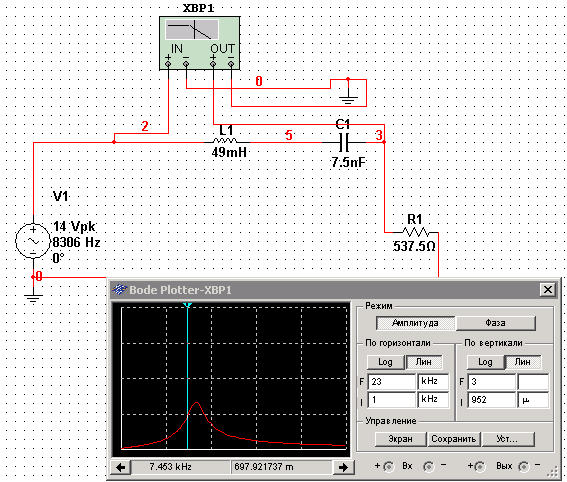

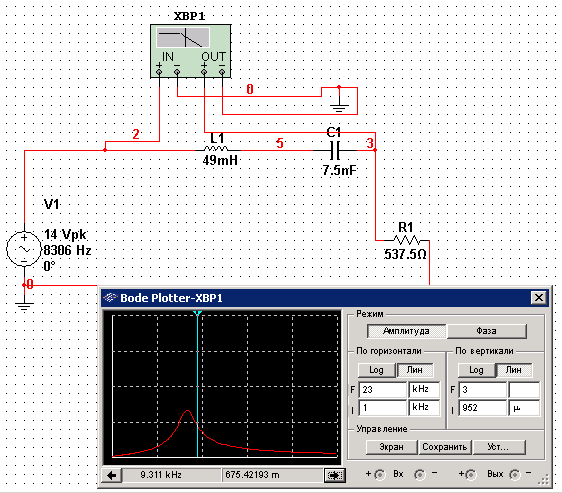

Уменьшите величину сопротивления R в 4 раза. Определите снова полосу пропускания.

Fн = 7453 Гц

Fв = 9311 Гц

Относительная полоса пропускания

4. Уменьшите в два раза резонансную частоту:

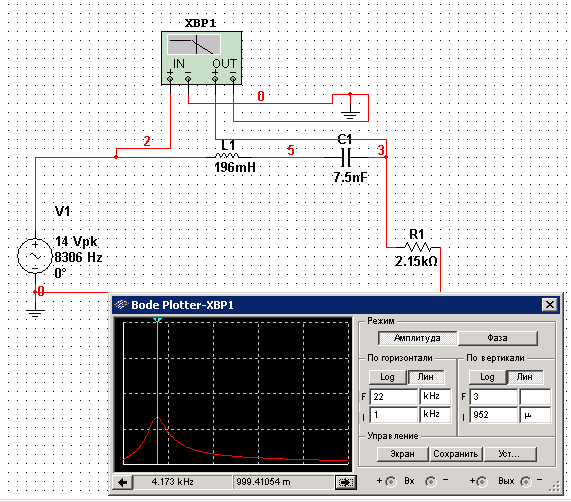

- за счет величины индуктивности L,

Увеличим L в 4 раза. L = 196мГн

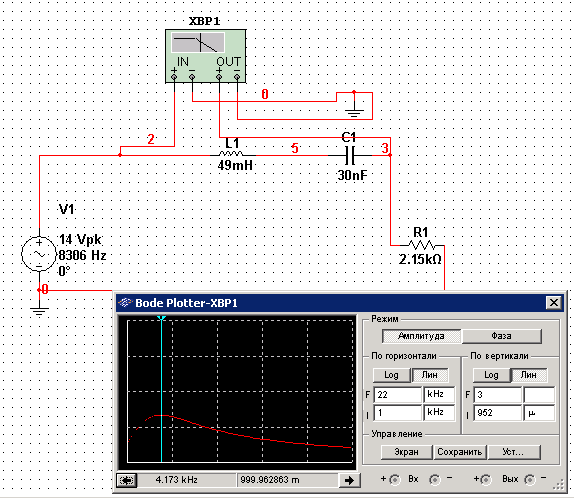

- за счет величины емкости C.

Увеличим С в 4 раза. С = 0,03пкФ

Как в этих случаях изменяется добротность Q?

Резонансная частота действительно уменьшается в 2 раза:

Гц

Добротность при увеличении индуктивности в 4 раза увеличивается в 2 раза:

При увеличении ёмкости конденсатора в 4 раза добротность уменьшается в 2 раза:
