5. Определение разрывных характеристик

При растяжении текстильных полотен до разрыва можно определить следующие полуцикловые разрывные характеристики – разрывную нагрузку, абсолютное разрывное удлинение, относительное разрывное удлинение.

Разрывная нагрузка (Н) – наибольшее усилие, выдерживаемое пробной полоской до разрыва. Для сравнения разрывной нагрузки текстильных полотен разной массы пользуются удельной разрывной нагрузкой (кН·м/кг), рассчитываемой по формуле

,

где	М1	-	поверхностная плотность пробной полоски, г/м²;
	ар	-	рабочая ширина пробной полоски, мм.

Удлинение при разрыве (%) – приращение длины растягиваемой пробной полоски к моменту разрыва:

,

где		-	конечная длина пробной полоски (к моменту разрыва);

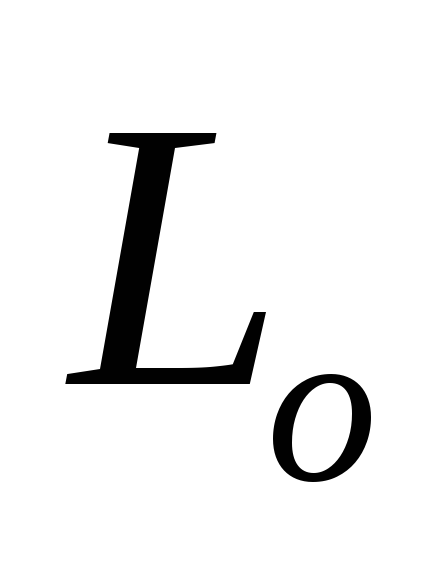

		-	начальная (зажимная) длина пробной полоски;
		-	абсолютное удлинение при разрыве.

Разрывное напряжение (Па)

,

где	Ро	-	относительная разрывная нагрузка;
	γ	-	плотность вещества нитей.

Эта характеристика необходима для сравнения напряженности структурных элементов полотен.

Разрывную нагрузку тканей определяют по ГОСТ 3813 [22] путем испытания на разрывных машинах различных типов пробных полосок, вырезанных из образца.

Разрывные машины для испытаний текстильных полотен в зависимости от задаваемого и поддерживаемого постоянным параметра при нагружении единичных проб разделяются на три группы: с постоянной скоростью опускания нижнего зажима; с постоянной скоростью деформирования пробы; с постоянной скоростью возрастания усилия на пробу.

Перед проведением испытания элементарные пробы размером 50  200 мм размечали так, чтобы одна элементарная проба не являлась продолжением другой. Первую элементарную пробу в направлении основы размечали на расстоянии не менее 50 мм от кромки ткани. Элементарные пробы в направлении утка размечали на расстоянии не менее 50 мм от края точечной пробы, распределяя их последовательно по длине.

Для получения рабочей ширины элементарной пробы нити продольных направлений удаляли с обеих сторон до тех пор, пока ширина, несущая нагрузку, не стала равной 50 мм.

Элементарные пробы зажимали в зажимах разрывной машины с предварительным натяжением 0,50 кгс.

При заправке элементарной пробы в зажим машины один из ее концов пропускали в верхний зажим и зажимали. После этого другой конец элементарной пробы заправляли в нижний зажим и давали предварительное натяжение. Ослабляли верхний зажим и под действием груза или механизма предварительного натяжения давали элементарной пробе немного опуститься и крепко зажимали сначала верхний, а затем нижний зажим.

Показатели разрывной нагрузки и удлинения при разрыве снимали с соответствующих шкал разрывной машины после разрыва элементарной пробы.

За показатель разрывной нагрузки образца по основе и по утку принимали среднее арифметическое значение результатов 3-4 измерений.

Для ткани 1 (арт. 061376):

По основе:

Р_р1=272,5 Н;

Р_р2=304,4 Н;

Р_р3=280,0 Н.

Н

По утку:

Р_р1=286,8 Н;

Р_р2=263,6 Н;

Р_р3=272,5 Н;

Р_р4=268,5 Н;

Н

За показатель абсолютного удлинения при разрыве принимали среднее арифметическое значение результатов 3-4 измерений.

По основе:

l_p1=9,67 мм;

l_p2=9,19 мм;

l_p3= 9,38 мм.

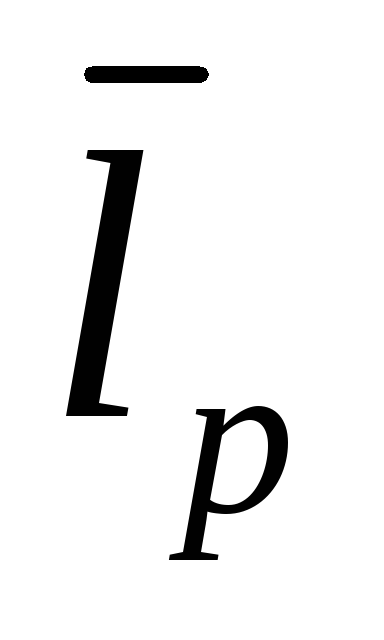

l_p=мм.

По утку:

l_p1=12,11 мм;

l_p2=14,71 мм;

l_p3=13,10 мм;

l_p4=13,42 мм.

l_p= мм.

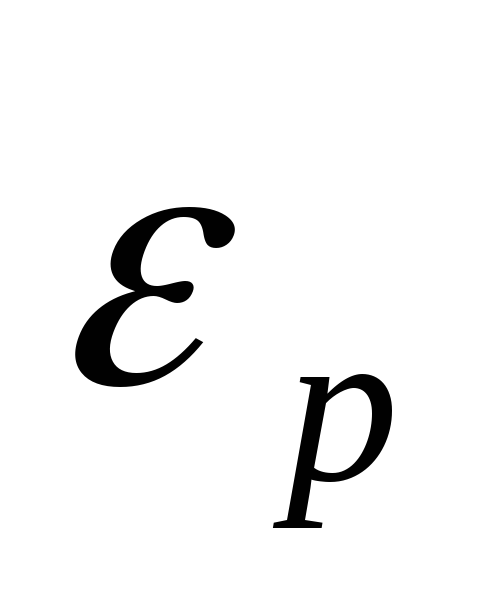

Удлинение при разрыве _р:

По основе:

По утку:

Удельная разрывная нагрузка Р_О:

По основе:

кН·м/кг;

По утку:

кН·м/кг.

Разрывное напряжение :

По основе:

Па;

По утку:

Па.

Результаты остальных расчетов разрывной нагрузки, абсолютного и относительного удлинения при разрыве, удельной разрывной нагрузки и разрывного напряжения приведены в табл. 3.16.

Таблица 3.16
Разрывные характеристики тканей
Наименование ткани	Разрывная нагрузка Рср, Н		Абсолютное разрывное удлинение , мм		Относительное разрывное удлинение , %		Удельная разрывная нагрузка РО, кН·м/кг		Разрывное напряжение , Па
	по основе	по утку	по основе	по утку	по основе	по утку	по основе	по утку	по основе	по утку
Ткань 1 (арт. 061376)	285,6±33,8	272,8± 13,8	9,41± 0,49	13,33± 1,48	4,7	6,7	52,4	50,0	78,6	75,0
Ткань 2 (арт. 06159)	331,0±12,3	297,7± 9,8	6,13± 0,45	21,63± 2,70	3,1	10,8	57,6	51,8	86,4	77,7
Ткань 3 (арт. 06148)	231,6±8,9	192,5± 2,8	6,12± 0,45	18,49± 0,81	3,1	9,2	39,9	33,2	59,8	49,8
Ткань 4 (арт. 06147)	235,0±4,0	215,6± 9,6	5,74± 1,96	22,89± 1,14	2,9	11,4	41,9	38,5	62,8	57,8
Ткань 5 (арт. 06146)	304,0±2,2	266,7± 17,2	8,64± 1,17	23,39± 0,92	4,3	11,7	52,0	45,6	78,0	68,4
