полости до hiatus canalis nervi petrosi minoris,которое служит выходным отверстием канальца (apertura superior canaliculi tympani).Входит в канал nervus tympanicus (барабанный нерв -ветвь IXпары черепных нервов), выходит из канальца nervus petrosus minorпродолжение( барабанного нерва). Canaliculus mastoideus (сосцевидный каналец) начинается в глубине fossae jugularis, проходит
поперёк вертикальной части лицевого канала и открывается в |
fissura |
tympanomastoidea. В канальце проходит ramus auricularisушная( |
ветвь Xпары |
черепных нервов. |
|
Барабанный и сосцевидный канальцы на схеме не обозначены. |
|
44 |
|
28 :: 29 :: 30 :: 31 :: 32 :: 33 :: 34 :: 35 :: 36 :: 37 :: 38 :: 39 :: 40 :: 41 :: 42 :: 43 :: 44 :: Содержание
20 / 84
This PDF file was converted by Atop CHM to PDF Converter free version! http://www.chmconverter.com/chm-to-pdf/
44 :: 45 :: 46 :: 47 :: 48 :: 49 :: 50 :: 51 :: 52 :: Содержание
КОСТИ ВИСЦЕРАЛЬНОГО ЧЕРЕПА (OSSA VISCEROCRANH)
Верхняя челюсть, или верхнечелюстная кость (maxilla)
Парная кость. Участвует в образовании многих полостей черепа (ротовой, носовой, глазницы, подвисочной и крылонёбной ямок).

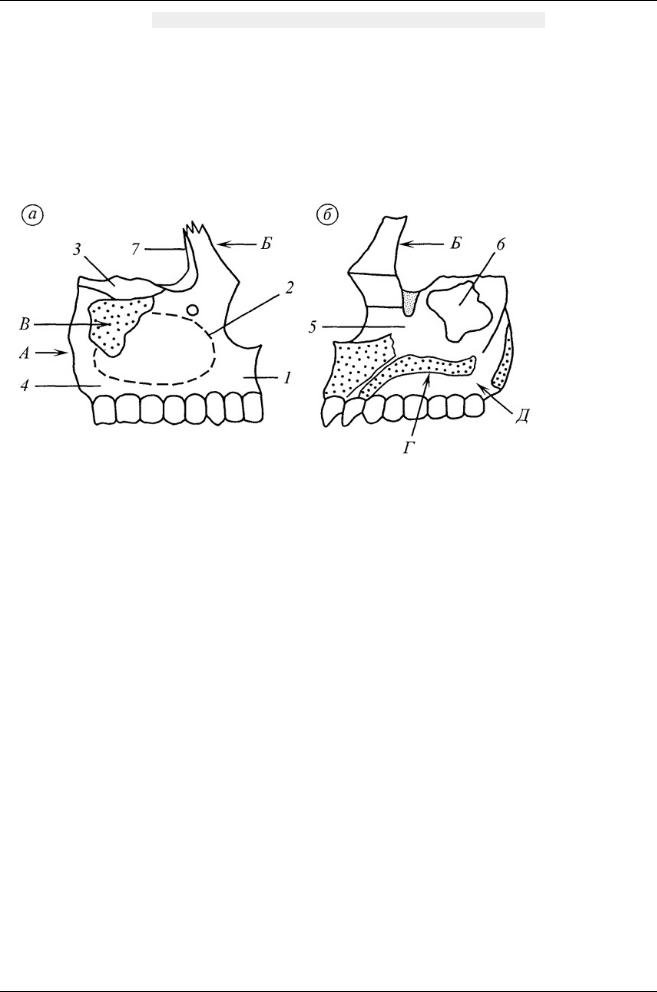

Рис. 40. Части верхней челюсти. Правая кость:
- вид снаружи,
- вид изнутри.
44
А - corpus maxillaeтело( верхней челюсти) содержит в себе воздухоносную пазуху и имеет несколько поверхностей:
1 - fades anterior (передняя поверхность),
2 - sinus maxillaris Highmoriверхнечелюстная( пазуха Гаймори), ее проекция показана пунктиром,
3 - fades orbitalis (глазничная поверхность),
4 - fades infratemporalis (подвисочная поверхность),
5 - fades nasalis (носовая поверхность),
6 - hiatus maxillarisверхнечелюстная( расщелина). Посредством этого отверстия Гайморова пазуха открывается в средний носовой ход;
Б - processus frontalis (лобный отросток):
7- crista lacrimalis anterior (передний слёзный гребень);
В- processus zygomaticus (скуловой отросток);
Г - processus palatinusнёбный( отросток) участвует в образовании костного
21 / 84
This PDF file was converted by Atop CHM to PDF Converter free version! http://www.chmconverter.com/chm-to-pdf/
нёба, которое разделяет носовую и ротовую полости;
Д - processus alveolaris (альвеолярный отросток).
Рис. 41. Maxilla (верхняя челюсть), правая кость: - вид снаружи,
- вид изнутри.
45 Corpus maxillae (тело верхней челюсти):
1 - sulcus infraorbitalis (подглазничная борозда);
2 - canalis infraorbitalisподглазничный( канал), его проекция показана пунктиром;
3 - foramen infraorbitale (подглазничное отверстие);
4 - canales alveolaresальвеолярные( каналы), их проекция показана пунктиром;
4а - margo infraorbitalis (подглазничный край);
5 - fossa canina (собачья ямка);
6 - incisura nasalisносовая( вырезка) с вырезкой другой верхней челюсти ограничивает переднее отверстие носовой полости;
7 - spina nasalis anterior (передняя носовая ость);
8 - juga alveolaris (альвеолярные возвышения);
9 - alveoli dentales (зубные луночки);
10 - arcus alveolaris (альвеолярная дуга);
11 - tuber maxillae (бугор верхней челюсти);
12 - foramina alveolaria (альвеолярные отверстия);
13 - crista ethmoidalisрешетчатый( гребень), к нему прикрепляется средняя
22 / 84
This PDF file was converted by Atop CHM to PDF Converter free version! http://www.chmconverter.com/chm-to-pdf/
носовая раковина;
14 - crista conchalisраковинный( гребень), к нему прикрепляется нижняя носовая раковина;
15 - sulcus lacrimalisслёзная( борозда) на целом черепе вместе со слёзной костью и слёзным отростком нижней носовой раковины образует canalis nasolacrimalis (носослёзный канал);
16 - hiatus maxillaris (верхнечелюстная расщелина);
17 - sulcus palatinus major (большая нёбная борозда) на целом черепе вместе с соответствующей бороздой нёбной кости образует canalis palatinus major (большой нёбный канал);
18 - crista nasalis (носовой гребень);
19 - canalis incisivus (резцовый канал);
20 - processus palatinus (нёбный отросток).
Нёбная кость (os palatinum)
Парная, принимает участие в образовании скелета ротовой полости, носа, глазницы и крылонёбной ямки.
46
Рис. 42. Правая нёбная кость:
- вид сзади,
- facies nasalis,
- facies maxillaris.
А - lamina perpendicularis (перпендикулярная пластинка):
1 - facies nasalis (носовая поверхность),
2 - facies maxillarisверхнечелюстная( поверхность) прилежит к верхней челюсти, закрывая частично hiatus maxillaris,
23 / 84
This PDF file was converted by Atop CHM to PDF Converter free version! http://www.chmconverter.com/chm-to-pdf/
3 - processus orbitalisглазничный( отросток) образует нижнюю стенку глазницы сзади,
4 - processus sphenoidalis (клиновидный отросток),
5 - incisura sphenopalatina (клиновидно - нёбная вырезка) сверху закрывается телом клиновидной кости, образуя одноименное отверстие,
6 - processus pyramidalisпирамидальный( отросток) заполняет incisurae pterygoideae ossis sphenoidalis,
7 - sulcus palatinus majorбольшая( нёбная борозда) на целом черепе с верхней челюстью и крыловидным отростком образует канал того же названия,
8 - crista ethmoidalisрешетчатый( гребень), к нему прикрепляется средняя носовая раковина,
9 - crista conchalisраковинный( гребень), к нему прикрепляется нижняя носовая раковина;
47
Б - lamina horizontalis (горизонтальная пластинка):
10 - facies nasalis (носовая поверхность),
11 - facies palatina (нёбная поверхность),
12 - crista nasalis (носовой гребень),
13 - spina nasalis posterior (задняя носовая ость).
Нижняя носовая раковина (concha nasalis inferior)
Парная кость, своим верхним краем прикрепляется к боковой стенке носовой полости (crista conchalis maxillae et ossis palatini)и отделяет средний носовой ход от нижнего.
Рис. 43. Правая нижняя носовая раковина (вид снаружи):
1 - processus lacrimalis (слёзный отросток);
2 - processus maxillaris (верхнечелюстной отросток);
3 - processus ethmoidalis (решетчатый отросток).
Носовая кость (os nasale)
Носовая кость, парная. Соединяясь между собой, носовые кости образуют спинку носа у его корня.
24 / 84
This PDF file was converted by Atop CHM to PDF Converter free version! http://www.chmconverter.com/chm-to-pdf/
Рис. 44. Os nasale (носовая кость) правая:
- вид снаружи,
- вид изнутри.
1 - sulcus ethmoidalis (решетчатая борозда).
48
Слёзная кость (os lacrimale)
Рис. 45. Os lacrimale (слёзная кость) правая (вид снаружи):
1 - crista lacrimalis posterior (задний слёзный гребень);
2 - sulcus lacrimalisслёзная( борозда) вместе с одноименной бороздой на верхней челюсти образует ямку слёзного мешка (fossa sacci lacrimalis);
3 - hamulus lacrimalis (слёзный крючок).
Сошник (vomer) - непарная кость
Рис. 46. Vomer (сошник - вид сбоку):
1 - alae vomeris крылья( сошника) охватывают rostrum sphe - noidale,сошник участвует в образовании перегородки носа;
2 - margo anterior (передний край);
3 - margo inferior (нижний край).
Скуловая кость (os zygomaticum)
Парная кость, самая прочная из лицевых костей, смыкает скуловые отростки лобной, височной и верхнечелюстной костей.
49
25 / 84
This PDF file was converted by Atop CHM to PDF Converter free version! http://www.chmconverter.com/chm-to-pdf/
Рис. 47. Правая скуловая кость:
- вид снаружи,
- вид изнутри.
1 - fades lateralis (боковая поверхность);
2 - facies temporalis (височная поверхность);
3 - facies orbitalis (глазничная поверхность);
4 - processus temporalis височный( отросток) соединяется с височной костью, образуя скуловую дугу (arcus zygomaticus);
5 - processus frontalisлобный( отросток) соединяется с лобной костью и клиновидной;
6 - foramen zygomaticoorbitale (скулоглазничное отверстие);
7 - foramen zygomaticofaciale (скулолицевое отверстие);
8 - foramen zygomaticotemporale (скуловисочное отверстие).
Нижняя челюсть, или нижнечелюстная кость (mandibula)
Непарная кость, является единственной подвижной костью черепа.
26 / 84
This PDF file was converted by Atop CHM to PDF Converter free version! http://www.chmconverter.com/chm-to-pdf/
Рис. 48. Mandibula (нижняя челюсть, или нижнечелюстная кость): - вид снаружи,
- вид изнутри.
А - corpus mandibulae (тело нижней челюсти):
1 - basis mandibulae (основание нижней челюсти),
27 / 84
This PDF file was converted by Atop CHM to PDF Converter free version! http://www.chmconverter.com/chm-to-pdf/
2 - protuberantia mentalisподбородочный( выступ) выражен только у современного человека,
50
3 - tuberculum mentale (подбородочный бугорок),
4 - foramen mentale (подбородочное отверстие),
5 - linea obligua (косая линия),
6 - arcus alveolaris (альвеолярная дуга),
7 - alveoli dentales (зубные луночки),
8 - septa interalveolaria (межальвеолярные перегородки),
51
9 - juga alveolaria (альвеолярные возвышения),
10 - spina mentalis (подбородочная ость) выражена только у человека,
11 - fossa digastrica (двубрюшная ямка),
12 - linea mylohyoidea (челюстно - подъязычная линия),
13 - fovea sublingualis (подъязычная ямка) для подъязычной слюнной железы,
14 - fovea submandibularis (подчелюстная ямка);
Б - ramus mandibulae (ветвь нижней челюсти), их две:
15 - angulus mandibulaeугол( нижней челюсти) у новорожденного 150°,у взрослого 120 - 110°, в старости (с потерей зубов) снова увеличивается,
16 - tuberositas masseterica (жевательная бугристость),
17- tuberositas pterygoidea (крыловидная бугристость),
18- processus condylaris (мыщелковый отросток):
а - caput mandibulae (головка нижней челюсти),
б - collum mandibulae (шейка нижней челюсти),
в - fovea pterygoidea (крыловидная ямка),
19 - incisura mandibulae (вырезка нижней челюсти),
20 - processus coronoideus (венечный отросток),
21 - crista buccinatoria (гребень щечной мышцы),
22 - lingula mandibulae (язычок нижней челюсти),
23 - foramen mandibulaeотверстие( нижней челюсти) ведет в canalis mandibulae (канал нижней челюсти), где проходят сосуды и нервы нижних зубов.
Подъязычная кость (os hyoideum)
28 / 84
This PDF file was converted by Atop CHM to PDF Converter free version! http://www.chmconverter.com/chm-to-pdf/
Непарная кость. Расположена ниже нижней челюсти (у корня языка), к черепу фиксируется связками.
Рис. 49. Os hyoideum (подъязычная кость - вид спереди):
1 - corpus (тело);
2 - cornu majusбольшой( рог) соединяется с телом хрящом, который впоследствии заменяется костью;
3 - cornu minusмалый( рог) окостеневает только в пожилом возрасте и срастается с телом после 50 лет.
52
