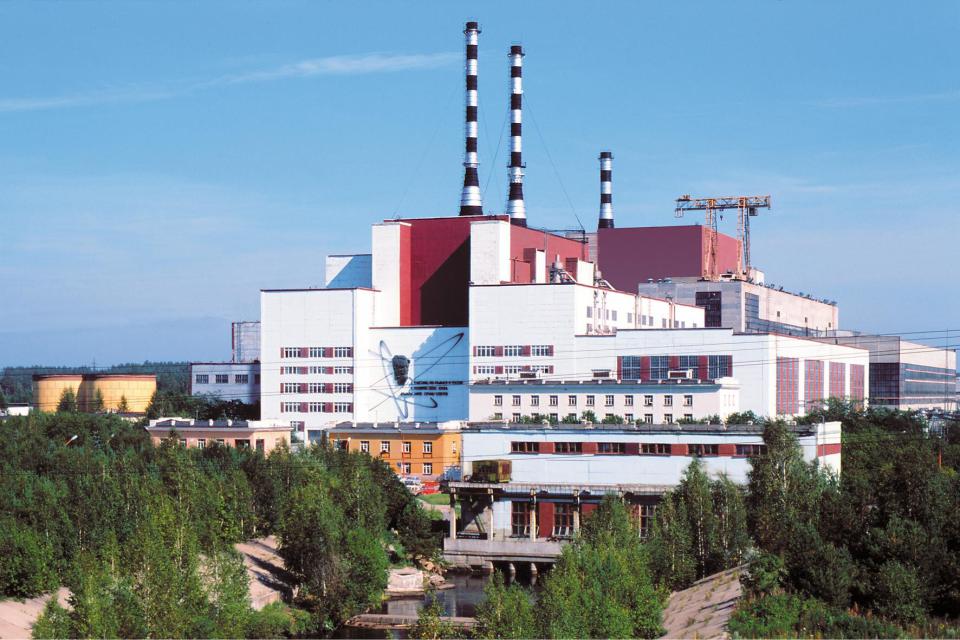

Белоярская АЭС

АЭС
На сегодняшний день в нашей стране эксплуатируется 10 атомных электростанций (в общей сложности 32 энергоблока установленной мощностью 24,2 ГВт), которые вырабатывают около 16% всего производимого электричества. При этом в Европейской части России доля атомной энергетики достигает 30%, а на Северо-Западе — 37%. Организационно все АЭС являются филиалами ОАО «Концерн «Росэнергоатом» (входит в состав подконтрольного Госкорпорации «Росатом» ОАО «Атомэнергопром»).

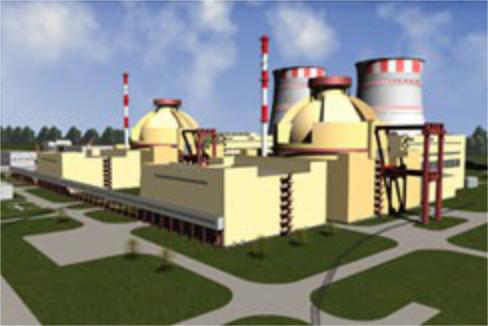

«АЭС-2006» — это типовой проект российской атомной станции нового поколения «3+» с улучшенными технико- экономическими показателями. Цель — достижение современных показателей безопасности и надежности при оптимизированных капитальных вложениях на сооружение станции. Предполагается использование реактора ВВЭР с электрической мощностью не менее 1150 МВт (и возможностью форсирования до 1200 МВт). Плановый уровень коэффициента использования установленной мощности (КИУМ) должен составить 92%, длительность периода между перегрузками топлива — до 24 месяцев.

Альтернативная энергетика

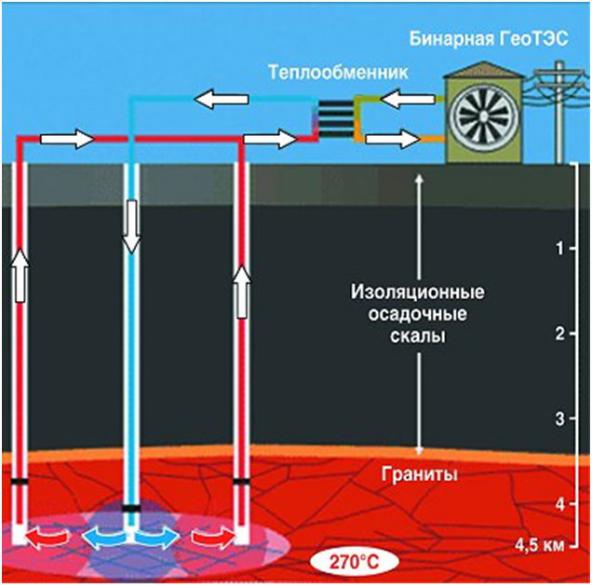

Схема геотермальной ЭС

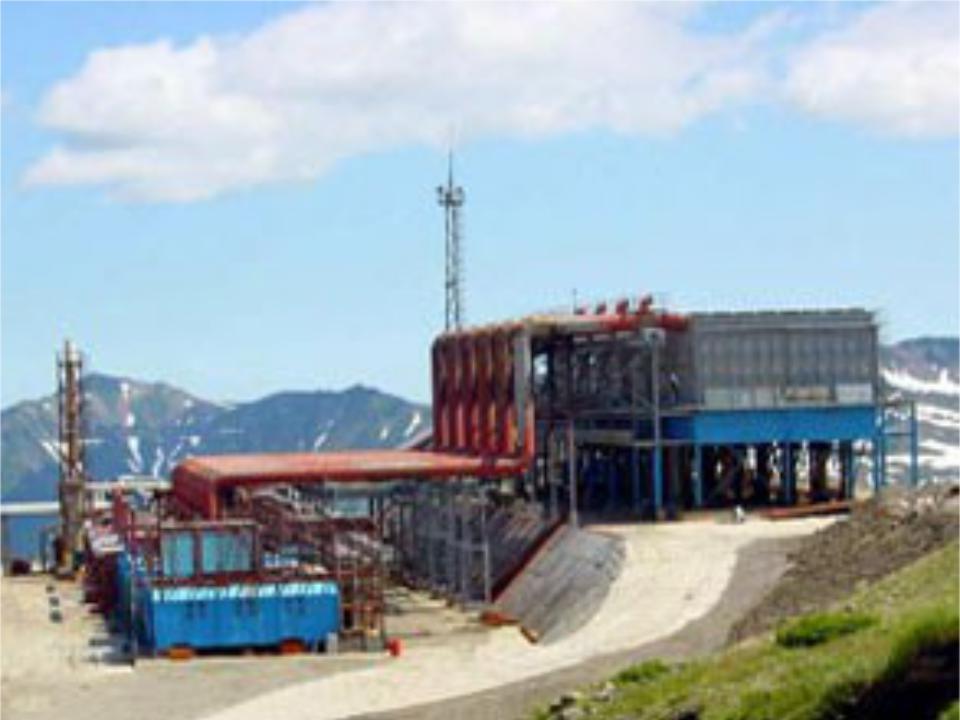

Мутновская ГеоЭС

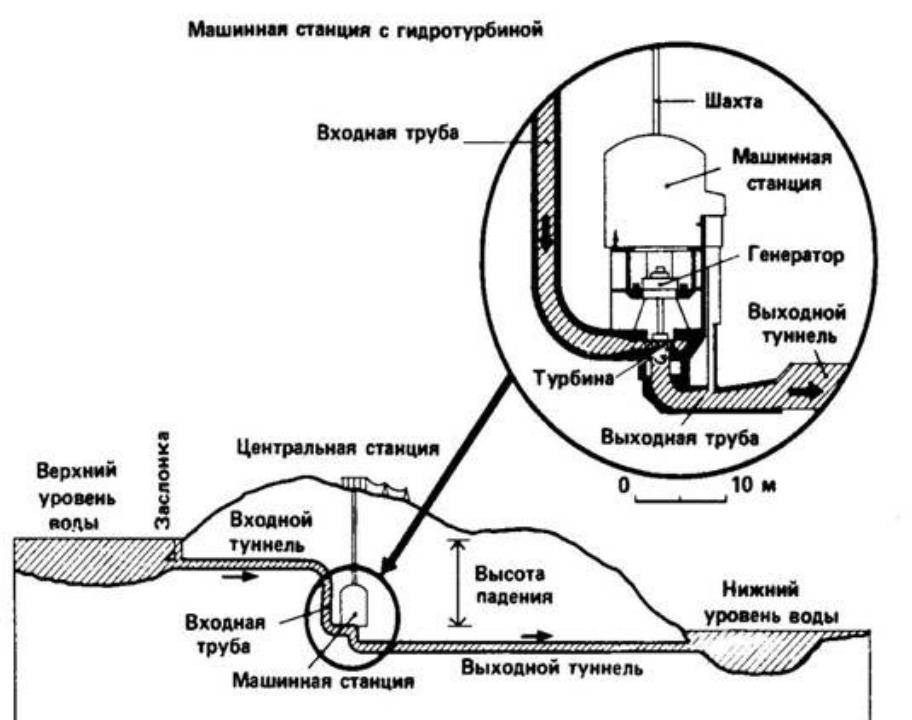

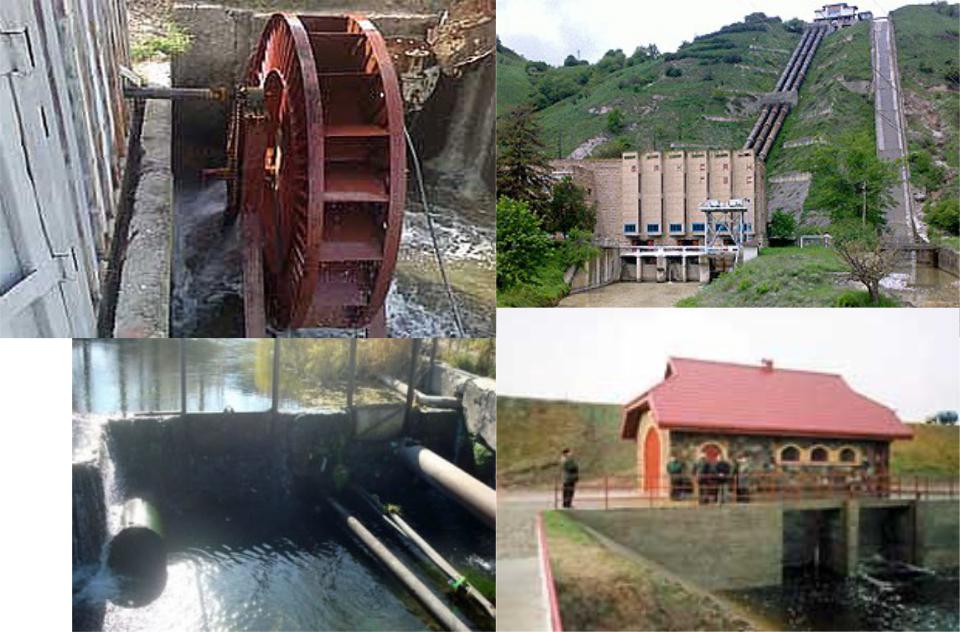

Малые ГЭС
