Общая характеристика взрывчатых веществ и изделий, предназначенных для производства взрыва с использованием взрывчатых веществ (вв)
К изделиям, предназначенным для производства взрыва, содержащим взрывчатые вещества, относятся 4 группы изделий — боеприпасы, взрывные устройства, изделия промышленного изготовления народно-хозяйственного назначения и изделия спецтехники.
Боеприпасы — изделия военной техники одноразового применения, предназначенные для поражения цели (боеприпасы основного назначения) или выполнения задач, способствующих поражению цели или препятствующих действиям противника (боеприпасы специального назначения). Боеприпасы, предназначенные для выполнения учебно-практических задач и испытаний, относятся к боеприпасам вспомогательного назначения.
Среди боеприпасов основного назначения можно назвать средства ближнего боя: ручные гранаты (рис. 57), ружейные гранаты, гранатометные выстрелы, выстрелы к реактивным пехотным огнеметам и т.д.), инженерные боеприпасы (инженерные мины, заряды разминирования, подрывные заряды), авиабомбы, артиллерийские и минометные выстрелы, снаряды, мины, а также некоторые элементы боеприпасов (боевые части ракет и т.д.).
В число боеприпасов специального назначения входят средства взрывания, например, капсюли-детонаторы, электродетонаторы, воспламенители, запалы (рис. 58), взрыватели к различного рода боеприпасам основного назначения — артиллерийским снарядам, авиационным и морским бомбам, сигнальные и осветительные средства, помехообразующие средства, создающие дымовые завесы, физические поля, отражающие, поглощающие тепловые, акустические и электромагнитные волны.
К боеприпасам вспомогательного назначения относятся практические боеприпасы — имитационные патроны, ШИРАСы (шашки имитации разрыва артиллерийских снарядов), стационарные имитаторы — заряды для имитации разрывов ядерных боеприпасов, взрывпакеты, учебно-имитационные гранаты и др. К учебным боеприпасам относятся макеты боеприпасов, не содержащие взрывчатых и огнеопасных веществ (с инертным снаряжением).

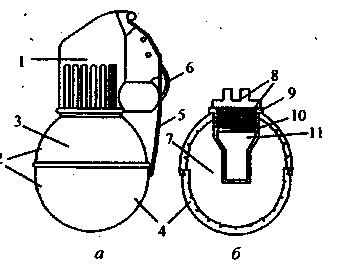

Ручная оборонительная осколочная граната РГО:
а — общий вид гранаты с запалом,
б — разрез гранаты без запала с ввинченной пробкой;
1 — полиэтиленовый корпус запала, 2 — корпус, 3 — верхняя наружная полусфера, 4 — нижняя наружная полусфера, 5—рычаг, 6 — кольцо, 7 — заряд ВВ, 8 — стакан, 9 — пробка, 10—манжета, 11 — верхняя внутренняя сфера, 12 — нижняя внутренняя сфера, 13 — полость стакана

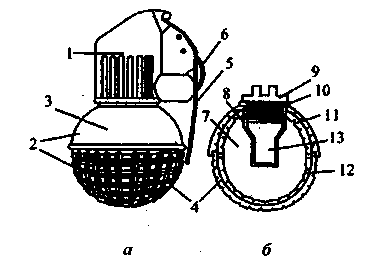

Ручная наступательная осколочная граната РГН:
а — общий вид гранаты с запалом;
б — разрез гранаты без запала с ввинченной пробкой;
1 — полиэтиленовый корпус запала, 2 — корпус, 3 — верхняя полусфера, 4 — нижняя полусфера, 5 —рычаг, 6 — кольцо, 7 — заряд ВВ, 8 — пробка, 9 — манжета, 10 — стакан, 11 — полость стакана

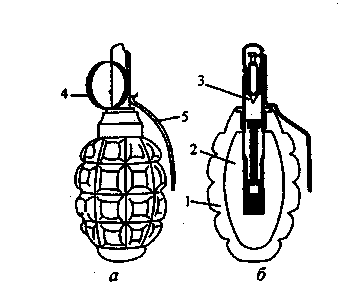

Отечественная ручная
оборонительная осколочная граната
Ф-1 с запалом УЗРГМ:
а — общий вид, б—разрез, 1 — корпус гранаты, 2 —разрывной заряд, 3 — запал УЗРГМ, 4 — кольцо с предохранительной чекой, 5 —рычаг

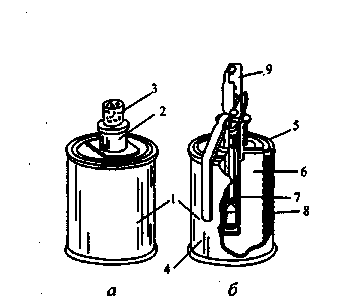

Отечественная ручная противопехотная граната образца 1933 г. (РГД-33):
а — общий вид, б—разрез, 1 — рукоятка,2 — корпус, 3 — крышка корпуса, 4 — задвижка запала, 5 — центральная трубка, 6 — оборонительный чехол, 7—разрывной заряд, 8 — дно корпуса, 9 — боевая скоба, 10 — прорези, 11 — наружная трубка рукоятки, 12 — вкладыш, 13 — внутренняя трубка рукоятки, 14 — боевая пружина, 15 —ударник, 16 — предохранитель запала, 17 — тормозящая звездка, 18 — опорная гайка, 19 — лента, 20 — задвижка предохранителя, 21 — задвижка чехла,
22 — штифт для закрепления чехла
Противопехотная наступательная
ручная граната образца 1942 г. (РГ-42)
с запалом УЗРГ:
а — общий вид, б — разрез, 1 — корпус гранаты, 2 — фланец корпуса, 3 — деревянная пробка, 4 — дно корпуса, 5 — крышка корпуса, б—разрывной заряд, 7 — центральная трубка, 8 — металлическая сетка, 9 — запал УЗРГ

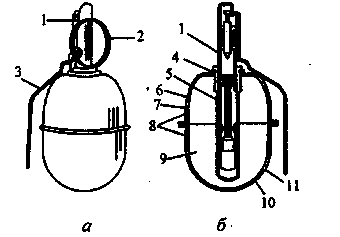

Отечественная наступательная ручная
осколочная граната РГД-5 с запалом
УЗРГМ:
а — общий вид, б—разрез, 1 — запал, 2 —рычаг, 3 — кольцо с предохранительной чекой, 4 — манжета, 5 — трубка для запала, 6 — вкладыш колпака, 7 — колпак, 8 — корпус, 9—разрывной заряд, 10 — вкладыш поддона, 11 — поддон

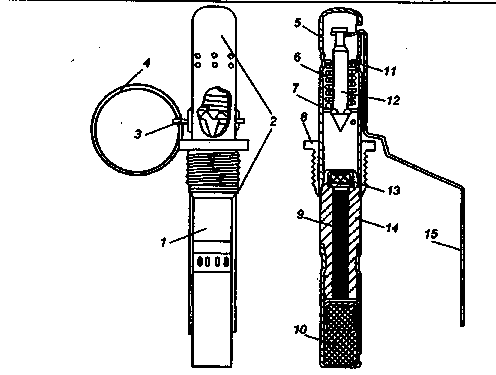

Рис. 58. Запал УЗРГМ к отечественным ручным осколочным противопехотным гранатам РГ-42, РГД-5, Ф-1:
а — общий вид, б—разрез;
1 — запал, 2 —ударный механизм, 3 — предохранительная чека, 4 — кольцо, 5 — трубка ударного механизма, 6 — боевая пружина, 7 — шайба ударника, 8 — соединительная втулка, 9 — замедлитель, 10 — капсюль-детонатор, 11 — направляющая шайба, 12 —ударник, 13 — капсюль-воспламенитель, 14 — втулка замедлителя, 15 — спусковой рычаг
Взрывные устройства (ВУ) — устройства самодельного (в отличие от боеприпасов, изделий народно-хозяйственного назначения, изделий спецтехники) изготовления, состоящее из заряда взрывчатого вещества (бризантное ВВ, порох или пиротехнический состав), средства его инициирования (взрывания), и предохранительно-исполнительного механизма, предназначенные для производства взрыва.
Взрывные устройства подразделяются по виду поражающего действия (осколочное, фугасное, осколочно-фугасное, термическое и кумулятивное), по виду взрывчатого вещества заряда, по способу подрыва (электрический, огневой, механический, химический и комбинированный), по способу приведения в действие (в зависимости от вида предохранительно-исполнительного механизма) — контактный и неконтактный (дистанционного управления) и т.д.
Взрывные устройства могут иметь плотную, в основном металлическую, оболочку (корпус) — оболочечные заряды ВВ или могут быть упакованы в полиэтиленовые, тканевые, бумажные пакеты — безоболочечные заряды ВВ.
ВУ могут изготавливаться на основе боеприпасов (например, гранаты РГД-5 с электродетонатором ЭДП и с источником электропитания) или на основе изделий народно-хозяйственного назначения, содержащих ВВ.
В качестве металлических оболочек (корпусов) взрывных устройств применяются стальные баллоны, баллончики к бытовым сифонам, корпуса плавких предохранителей, отрезки труб с заглушками, аэрозольные упаковки, консервные банки. Часто в качестве корпусов используются как литые цилиндрические изделия из чугуна, так и выполненные на токарном станке. Как правило, такие корпуса для усиления осколочного поражающего действия имеют рифления или проточки на внешней поверхности, выполняемые при помощи токарного или фрезерного станков, ножовок и т.д.
Дополнительное усиление поражающего действия ВУ при взрыве обеспечивается и введением в массу вещества заряда готовых поражающих элементов, в качестве которых используются гвозди, иголки, гайки, болты, шайбы, рубленая проволока, шарики подшипников, кусочки чугуна, дробь и т.д. — для усиления осколочного действия; для усиления болевых ощущений в области раневых повреждений — поваренная соль.
Готовые поражающие элементы могут располагаться и в составе оболочки, например, когда в качестве оболочки использовалась эпоксидная смола с застывшими в ней осколками, и могут быть закреплены фиксирующим материалом на внешней поверхности корпуса ВУ.
Для маскировки ВУ оформляются в виде почтовых отправлений — бандеролей, посылок, монтируются в конструкцию бытовых электроприборов.— настольных ламп, радиоприемников, магнитофонов, каминов, утюгов, фонариков, электробритв и т.п. ВУ, вмонтированные в электро- и радиоаппаратуру, рассчитаны, как правило, на срабатывание при использовании изделия.
Как показывает практика, в последнее время во взрывных устройствах все чаще в конструкции предохранительно-исполнительных механизмов используются радиоэлектронные устройства, позволяющие приводить ВУ в действие дистанционно — по радиосигналу. В качестве радиоэлектронных устройств могут быть использованы приемные электронные блоки автомобильной сигнализации, радиоуправляемых игрушек, спутниковых, сотовых и радиотелефонов, пейджеров, радиостанций, переговорных устройств и др. С пульта дистанционного радиопередающего устройства исполнителем на приемное электронное устройство подается радиосигнал, синхронизированный с приемным устройством по радиочастоте. Срабатывание приемного электронного устройства приводит к замыканию электрической цепи ВУ и обеспечивает подачу напряжения от источника электрического тока (например, электробатарейки) на средство взрывания ВУ — электродетонатор, и взрыву ВУ.
Поскольку ВУ изготавливаются самодельным способом, то их конструкция, материалы, качество исполнения (характер и степень поражающих свойств, радиус опасного поражения при взрыве) напрямую зависят от уровня специальных познаний изготовителя, его профессиональных навыков и материальных возможностей.
Изделия народно-хозяйственного назначения промышленного изготовления, содержащие ВВ, пригодны для производства взрыва, не являющиеся ни боеприпасами, ни ВУ. К этой категории изделий относятся сигнальные патроны для подачи сигнала бедствия с морских судов и спасательных шлюпок, железнодорожные петарды для подачи сигнала машинистам, различные виды прострелочно-взрывной аппаратуры (торпеды ТШТ, ТШБ, ТКО, труборез ТКГ, грунтоносы, взрывные паркеры, перфораторы ПКС, ПКО и др.), применяемые для перфорации обсадных труб в газовой промышленности, торпедирования скважин при нефтеразработках, для поиска полезных ископаемых, для рытья котлованов, постройки плотин и других народно-хозяйственных задач.
Изделия спецтехники — изделия, состоящие на обеспечении спецподразделений ФСБ России, МВД России, внутренних войск, предназначенные для оказания временного психофизиологического (в основном светозвукового) воздействия на правонарушителей и выполнения иных специальных задач (например, изделия «Заря», «Пламя», «Факел», «Ключ», «Гвоздь», «Кассета» и др.). Все они признаются условно-безопасными изделиями и представляют собой пиротехнический разрывной заряд, снабженный средством инициирования и помещенный в оболочку (корпус) из пенопласта, патронной бумаги или пластмассы.
Взрывчатые вещества (ВВ) — вещества, способные под влиянием внешнего воздействия к чрезвычайно быстрому химическому превращению без участия кислорода воздуха, сопровождающемуся выделением большого количества тепла и высокотемпературных газов, которые оказывают разрушающее действие на окружающие предметы и могут стать причиной возникновения пожаров.
По внешним признакам взрывчатые вещества невозможно отличить от множества других химических веществ или соединений, за исключением конструктивно оформленных зарядов в виде тротиловых, тетриловых шашек, патронированных взрывчатых веществ и составов, содержащих металлы в виде порошкообразных алюминия, магния и др.
ВВ дифференцируются по составу (индивидуальные, смесевые), по физическому состоянию (литые, прессованные, сыпучие, пластичные, эластичные, жидкотекучие), по способу изготовления (промышленные и самодельные), по назначению (военные и промышленные), по виду взрывчатого превращения (детонация, дефлаграция, горение), по чувствительности к начальному импульсу (удару, трению, наколу, тепловому воздействию) — инициирующие, бризантные, метательные и пиротехнические составы.
Инициирующие ВВ — высокочувствительные ВВ, применяемые для возбуждения детонации (взрыва) менее чувствительных ВВ. Именно поэтому они используются в средствах взрывания (в капсюлях-детонаторах, электродетонаторах, запалах и др.), а также в средствах воспламенения (капсюлях-воспламенителях, капсюльных втулках). К наиболее распространенным инициирующим ВВ относятся гремучая ртуть, азид свинца, тринитрорезорцинат свинца (ТНРС), тетразен.
Бризантные (дробящие) ВВ — наиболее широкий круг ВВ военного и промышленного назначения, используемых в качестве зарядов, взрыв которых вызывается инициирующими ВВ. Характерные представители бризантных ВВ — тротил, тетрил, гексоген, октоген, ТЭН, нитроглицерин, динитро-нафталин, а также смесевые ВВ на их основе — аммониты, углениты, пластиты, эластиты и др.
Метательные ВВ — дымные и бездымные пороха (пироксилиновые, баллиститные), а также твердое ракетное топливо. Пороха различаются по виду (бездымные и дымные), по форме (сферический, пластинчатый, ленточный, трубчатый), по назначению (для стрелкового оружия, для артиллерийского орудия, для охотничьего и спортивного оружия).
Дымный и бездымный пороха различаются по внешним признакам — форме и цвету.
Дымный порох выпускается в виде зерен неправильной формы черного и черно-серого цвета размерами 0,3-1,3 мм; используется для снаряжения охотничьих патронов, взрывпакетов и огнепроводных шнуров.
Бездымный порох: сферической формы — в виде зерен эллипсоидной или округлой формы диаметром от 0,3 до 0,8 мм серо-зеленого, желтого, красного, серого и черного цвета, используется для снаряжения патронов к стрелковому оружию; пластинчатый порох (порох «Сокол») — в виде пластинок прямоугольной формы длиной 0,2-0,8 мм серо-зеленого и желтого цвета, применяется в патронах к боевому стрелковому и охотничьему оружию; трубчатый — в виде зерен цилиндрической формы с одним или семью каналами диаметром 0,7-1 мм серо-зеленого цвета, используется в патронах к боевому и спортивному стрелковому оружию. В снарядах к артиллерийским орудиям применяют ленточные и трубчатые пороха различной длины.
Порох нередко используется в качестве зарядов взрывных устройств.
Пиротехнические составы — механические смеси, состоящие из окислителя (хлораты, перхлораты, нитраты, перекиси и др.), горючего (алюминий, магний и их сплавы, фосфор, крахмал, древесный уголь, минеральные масла, бензин, сахар, мука и др.), иногда с добавками связующих их флегматизато-ров (смол), предназначенные для получения различных эффектов — световых, звуковых, дымовых, сигнальных.
Пиротехнические составы применяются в военном деле (в боеприпасах -сигнальные, осветительные реактивные патроны, зажигательно-дымовые патроны, звуковые ракеты бедствия, сигналы химической тревоги, имитационные патроны и взрывпакеты), в народном хозяйстве (для подачи световых, звуковых, дымовых сигналов, для принудительного схода лавин, для воздействия на атмосферные явления, для фейерверков и др.) и в изделиях спецтехники.
К пиротехническим изделиям бытового назначения относятся фейерверочные изделия и бытовая пиротехника («Римская свеча», «Ассоль», «Блеск», «Мальва», «Матрешка», бенгальские огни, игрушка «Бабочка», «Хлопушка», «Фонтан» и др.).
Нередко пиротехнические составы используются в качестве самодельных зарядов взрывных устройств.
