§ 4. Техника микрофотографии
Для микросъемки используют аппаратуру различной сложности — от простейших микроскопов до полуавтоматических и автоматических приборов. Все они обязательно включают в себя микроскоп, фотографическую камеру, осветительную систему. Качество получаемого изображения мало зависит от типа используемой фотокамеры, а определяется точностью работы самого микроскопа и осветительного устройства.
Для микросъемки применяются фотокамеры с раздвижным мехом, с постоянным расстоянием до светочувствительного материала, для съемки на 35-мм фотопленку, а также универсальные микро-фотоустановки.
Фотокамеры с раздвижным мехом, имеющие формат кадра 9 х 12, 13 х 18, 18 х 24 см, — это камеры фотоустановок, специально сконструированных или приспособленных для микросъемки. Они удобны в работе, позволяют изменять масштаб изображения, фокусировать изображение по матовому стеклу визира.
В криминалистических фотолабораториях обычно приспосабливают для микросъемки фотоустановки СБ-2, «Уларус», «Уларус-2», на массивном основании которых устанавливают микроскоп типов МБИ, МБС и др. Тубус соединяют с фотокамерой посредством специального чехла из светонепроницаемой материи. Он предохраняет светочувствительный материал от воздействия постороннего света и исключает давление камеры на тубус микроскопа. К фотокамерам этого типа относятся фотокамеры установок ФМН-2 или ФМН-3 с
осветительной системой для фотографирования прозрачных и полупрозрачных объектов.
Фотокамеры с постоянным расстоянием до светочувствительного материала называются микрофотонасадками. Они имеют небольшие размеры и вес, используются с микроскопами различных конструкций, жестко крепясь к тубусу. Микрофотонасадки снабжены центральным затвором и призматическими визирами, позволяющими производить съемку, не прерывая наблюдения за объектом в период экспонирования. Различные модификации микрофотонасадок рассчитаны на использование фотокамер с форматом кадра 24*36 мм, 6x6, 6,5><9, 9x12 см. Микрофотонасадка МФН-1 (рис. 75) может быть установлена с фотокамерами МФК-1 или МФК-2 на любом микроскопе с прямым тубусом. Для съемки на 35-мм фотопленку с МФН-1 можно использовать фотокамеру МФК-3 на базе фотоаппарата «Зоркий» без объектива. Микрофотонасадка МФН-3 предназначена для тех же целей и является аналогом последней системы. Данная микро-фотонасадка и последующие ее модификации, например МФ.Н-11, рассчитаны для работы на микроскопах со съемным наклонным тубусом. Автоматизированным вариантом МФН-11 является Микрофотонасадка МФНЭ-1 с электронным устройством для определения экспозиции во время съемки.
Микрофотонасадки МФН-9, МФН-13 рассчитаны для съемки на 72-мм фотопленку. Их используют с фотокамерами с форматом кадра 6 х 6 см без объектива. Для фиксации объемных изображений с бинокулярных стереоскопических микроскопов МБС-1, МБС-2 предназначена Микрофотонасадка МФН-5. Съемку производят малоформатной камерой типа, «Зенит», получая две стереопары форматом 18 х 24 мм.

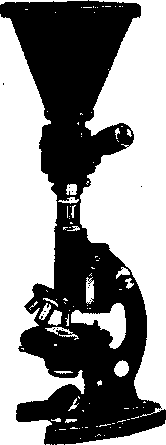

Съемку на 35-мм фотопленку осуществляют зеркальными фотоаппаратами типа «Зенит». В большинстве случаев камеру без объектива ус танавливают на тубусе микроскопа при помо щи специальной соединительной муфты. С Рис. 75. Микроскоп одной стороны на ней крепят фотокамеру, а с с микрофотонасадкой другой _ светонепроницаемый чехол. МФН-1 и фотокамерой r/ r .
мфк_2 Фотокамеры универсальных микрофото графических установок составляют единое
304
целое с микроскопом, благодаря чему юстировка прибора не нарушается при переходе от режима наблюдения к режиму микросъемки. Они используются с биологическими, металлографическими (МИМ-6, МИМ-7), сравнительными (МСК-1) и другими микроскопами.
Выбор микроскопа и фотокамеры. Для микросъемки пригодны различные типы микроскопов, выбор которых определяется видом проводимой экспертизы. Например, для предварительного исследования вещественных доказательств в ходе трасологических и баллистических экспертиз, при судебно-техническом исследовании документов наиболее удобны бинокулярные или биологические микроскопы, позволяющие проводить микросъемку в отраженном и проходящем свете. Для идентификационных исследований применяют сравнительные микроскопы, в которых одновременно наблюдаются совмещенные изображения двух объектов, есть возможность сравнивать следы на пулях и гильзах, иных трасологических объектах. Для фиксации микроструктуры металлов и сплавов выбирают металлографические микроскопы; для съемки кристаллической структуры веществ — поляризационные и т.п. Микроскопы обычно укомплектованы объективами-микроанастигматами, набором объективов-апохроматов с увеличением от 5 до 90х, компенсационными или фотографическими окулярами или гомалями разных увеличений.
Крупноформатные с раздвижным мехом камеры удобны тем, что дают возможность наблюдать изображение мелких деталей на матовом стекле визира и плавно изменять увеличение. Хороши и фотонасадки, устанавливаемые непосредственно на микроскопе. Наиболее совершенными, однако, считаются универсальные микрофотографические аппараты, конструктивно связанные с микроскопом, благодаря чему обеспечивается их постоянная готовность к съемке.
Все оптические элементы микрофотоустановок перед съемкой необходимо отцентрировать, чтобы их оптические оси совпадали с оптической осью тубуса микроскопа. В противном случае возможно неравномерное освещение поля изображения, появление различных искажений. Взаимной центровке подвергаются объектив, окуляр, конденсор и его диафрагма, а также зеркало. Необходима настройка и системы осветителя для получения ровного освещения от источника с неравномерной яркостью.
Центрировка объектива заключается в проверке точности его крепления по отношению к оптической оси тубуса микроскопа. Затем центрируют диафрагму конденсора, совмещая центр ее наименьшего отверстия с пересечением нитей окуляра посредством специальных винтов. Следующий этап — фокусировка и центри-
305
20-171
Центрировку зеркала проводят с удаленными из микроскопа объективом, окуляром, конденсором. Центр зеркала совмещают с центрами закрытой диафрагмы конденсора и верхнего конца тубуса микроскопа. В осветительной системе центрируют нить накала лампы по отношению к коллекторной линзе и зеркалу микроскопа.
Выбор фотоматериала. Для микросъемки выбирают мелкозернистые фотоматериалы с высокой разрешающей способностью. Учитывая низкую освещенность в микрофотографических системах, особенно при больших увеличениях, они должны обладать высокой светочувствительностью.
Контраст микрообъектов, особенно биологического происхождения, невысок, поэтому для съемки используют контрастные фотоматериалы. Трасологические, баллистические объекты, например следы скольжения на металлических поверхностях, имеют более высокий контраст, поэтому их фотографируют на мягкие и нормальные фотоматериалы. Спектральная чувствительность последних должна соответствовать цвету объекта, включенному в оптическую систему светофильтру, спектральному составу источника света. Ахроматические объекты фотографируют на несенсибилизированные фотоматериалы, цветные — на изоортохроматические и изопанхромати-ческие.
Определение экспозиции. Экспозиция при микросъемке зависит от интенсивности и спектрального состава источника света, способа освещения, оптических свойств объекта, светочувствительности материала, рабочих характеристик объектива, окуляра, конденсора, характеристик применяемых светофильтров и других факторов. Расчетные методы ее определения дают лишь приближенные результаты, поэтому ненадежны. Измерения экспозиции экспонометром неприемлемы из-за малых размеров объекта. Кроме того, он реагирует на освещенность фона, а не объекта съемки. Имеются, однако, электронные системы с автоматическим определением экспозиции, которыми комплектуют сложные, многоцелевые микроскопы. В повседневной практике наиболее приемлемым способом определения экспозиции является пробная съемка. При работе с крупноформатными камерами пробный негатив изготовляют в виде ступенчатого клина. При использовании малоформатных камер на каждую пробную выдержку отводят один кадр.
Подготовка объектов к микросъемке является одной из наиболее ответственных операций. Ввиду незначительной глубины резкости микрофотографических систем фотографируемая поверхность должна быть идеально параллельной плоскости материала. При съемке, например, объектов биологического происхождения, размещенных на предметном стекле, и металлографических шлифов это условие выполняется автоматически. При работе с объектами сложной конфигурации, такими, как пули, гильзы, трасологические следы на различных предметах, даже незначительное отклонение фиксируемой поверхности от горизонтальной плоскости ведет к потере резкости. В случаях расположения следов на неровных (выпуклых, вогнутых) поверхностях идеальную резкость по всему полю кадра обеспечить невозможно. В таких случаях для съемки выбирают положение объекта, при котором площадь резкого участка изображения максимальна.
Перед микросъемкой объект размещают на предметном стекле или столике и закрепляют в препаратоводителе, предварительно установив фотографируемую поверхность параллельно плоскости стекла или столика. Более точно объект устанавливают под микроскопом сначала при небольшом увеличении, а затем при выбранном для съемки.
Криминалистические микрофотоустановки имеют для этой цели специальные предметные столики с комплектом объектодержателей, позволяющих не только жестко фиксировать фотографируемые предметы, но и изменять их положение. Часто для изменения положения фотографируемой поверхности используют шарнирные держатели. Деформацию бумаги при микросъемке документов устраняют с помощью специальных пластин с отверстиями, где размещают исследуемый участок.
