§ 3. Техника микрофильмирования
Микрофильмирование — это процесс изготовления уменьшенных фотокопий с документов для их хранения, размножения и обмена, один из разделов репродукционной фотографии. Оно широко применяется в информационных центрах, архивах, библиотеках и других учреждениях, где приходится иметь дело с большим объемом документов правового, научного, технического или исторического характера.
Микрофильмирование на 90—95% сокращает размеры хранилищ для различных документов, позволяя размножать их; обеспечивает доступность для широкого круга читателей изданий, имеющих большую историческую и художественную ценность; позволяет сохранять подлинники документов, исключая возможность их повреждения от частого пользования; сокращает расходы на пересылку в связи с уменьшением веса и объема документов.
Микрофильмирование характерно копированием документов с большим уменьшением. Детали таких оригиналов (буквы, цифры, линии, точки) для обычного репродуцирования достаточно велики и передаются в копии без изменений. С уменьшением масштаба изображения они становятся настолько мелкими, что не все фотоматериалы могут воспроизвести их из-за ограничений по разрешающей способности.
Сейчас имеются светочувствительные материалы с высокой разрешающей способностью на основе как галогенидов серебра, так и несеребряных, например, везикулярных, диазотипных, фотохром-ных и др. Процесс съемки на них документов принципиально не отличается от обычного фоторепродуцирования. Требования к технике репродукционного процесса обязательны и для микрофильмирования. Однако для съемки, тиражирования и считывания информации с микрофильмов необходимы специальное оборудование и фотоматериалы с высокой разрешающей способностью,
Формы микрофильмов. В настоящее время изготавливают рулонные и плоские (форматные) микрофильмы: кляссерные карты, микрофиши, микрокарты, а также перфокарты апертурные (с вклеенным микрофильмом). Разнообразие форм объясняется эксплуатацией различных информационно-поисковых систем для микрофильмов.
Рулонный микрофильм используется чаще других. Информация записывается последовательно кадр за кадром на рулоне фотопленки. Для копирования применяются фотопленки шириной 16,35, 70 мм и длиной до 300 м.
По простоте и скорости изготовления эти микрофильмы превосходят все другие. Аппаратура, работающая на рулонной пленке, имеет высокую производительность и за час может перекопировать до 30 000 страниц оригинала. Поиск необходимой информации, основанный на различных способах кодирования отдельных кадров, до некоторой степени автоматизирован. Так, зная размеры кадра и его порядковый номер, пленку перематывают на заданную длину. Можно также нумеровать кадры микрофильма и вести учет их содержания.
Существенным недостатком рулонных микрофильмов остается сложность поиска информации. При их значительной длине приходится неоднократно перематывать большой метраж пленки, что ведет к ее быстрому износу. Неудобно копировать отдельные нужные страницы документов, сложно хранить и пересылать по почте такие микрофильмы.
Отрезки микрофильмов могут быть смонтированы на особых планшетах в карманах из прозрачной пленки. Такие карты именуются кляссерными. Отрезки микрофильмов размещают по карманам в определенном порядке. Пленка надежно защищает микрофильмы от загрязнений и механических повреждений, практически не влияет на качество получаемых при тиражировании копий.
Кляссерная форма микрофильмов весьма удобна при комплектовании массивов документов, в которые приходится вносить изменения или дополнения, например законодательные акты и др. Для этого из кармана карты извлекают устаревший отрезок микрофильма, а на его место кладут новый.
Микрофиша — это микрофильм на плоской фотографической, диапозитивной или везикулярной пленке, обычно имеющей размеры 105x148 мм. При уменьшении в 24 раза на 98 кадрах такого микрофильма можно разместить до 190 страниц текста. Вся площадь микрофиши разделена на три зоны (рис. 62): первая предназначена для заголовка; вторая — кодовое поле с порядковым номером и регистрационными отметками, а в третьей размещаются кадры с изображениями документов. По сравнению с рулонными микрофильмами микрофиша имеет ряд преимуществ: высокую плотность информации, механический износ сведен до минимума, облегчен поиск необходимых документов, проще хранение и пересылка по почте. Прочитать тему микрофиши, название и содержание документа можно на специальном аппарате или диапроекторе.
Микрокарта аналогична микрофише, но имеет непрозрачную основу: фотографическую или обычную бумагу. Для микрокарт ха-
283
282
Рис. 62. Микрофиша: 1 — поле для заголовка;
2 — поле с порядковым номером и регистрационными отметками;
3 — поле для кадров с изображением документов
рактерны все преимущества микрофишей, а сверх того, для размещения информации используются обе поверхности. На одной находятся поисковые данные документа, например библиографическое описание, аннотация или реферат, на другой — его микроизображение. Читают микрокарты с помощью эпипроекторов.
Апертурные перфокарты (перфокарты с вклеенным микрофильмом) — это бумажные карты со специальным окном — апертурой. Они предназначены в основном для хранения чертежно-технической и патентной информации. Бумажные карты используются для записи (перфорирования) поисковых признаков, основную же информацию содержит микрофильм.
Аппаратура для микрофильмирования документов — это стационарные и портативные репродукционные установки, аппараты статической, динамической и шаговой съемки.
Аппараты статической съемки предназначены для последовательного покадрового фотографирования оригиналов и обеспечивают самое высокое разрешение деталей вследствие неподвижности пленки и оригинала при копировании.
По основным конструктивным элементам они являются аналогами репродукционных установок СБ-2, «Уларус» (рис. 63).

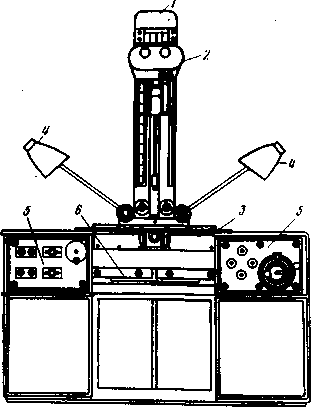

Основные узлы установки: 1 — колонка (штанга) с подъемным механизмом; 2 — фотокамера с электромагнитным затвором и механизмом перемотки пленки; 3 — стол или оригиналодержатель с неподвижной стеклянной рамой; 4 — осветители; 5 — блок управ-
284
ления; 6 — приспособление для прижима сброшюрованных документов.
Фотокамеры этих аппаратов имеют короткофокусные объективы типа Индустар с высокой разрешающей силой. Фокуси-рование изображения автоматическое. Положение фотокамеры согласовано с размерами копируемого документа.
Рис. 63. Схема микрофильмирующего аппарата статической съемки
Типичный представитель стационарных аппаратов для статической съемки — репродукционная установка УДМ-2, предназначенная для микрофильмирования на 16- и 35-мм перфорированные и неперфорированные фотопленки. Она имеет ручной, полуавтоматический и автоматический режимы и сориентирована на листовые и сброшюрованные документы форматом до 470 х 567 мм.
Репродукционная установка АКМ-22 позволяет копировать сброшюрованные документы, имеющие максимальные размеры 420 х 594 мм и толщину до 100 мм. Она оснащена фотокамерой УМ1-ЗМ с объективом «Индустар-50Р», обеспечивающим уменьшение от 5 до 20 крат.
Аппараты для динамической съемки работают по принципу синхронного движения оригинала и пленки во время экспонирования. Все операции в аппаратах такого типа, за исключением подачи оригинала, автоматизированы.
Аппараты шагового типа предназначены для копирования документов на плоские пленки. В зависимости от кратности уменьшения на одной форматной пленке (микрофише) помещается различное количество кадров.
Для криминалистических целей удобнее использовать малогабаритные портативные микрофильмирующие установки С-64 и РУ-2, а иногда и киносъемочные аппараты с покадровым приводом, оснащенные удлинительными кольцами или специальной приставкой.
285
Настольная репродукционная установка С-64 может работать как в лабораторных условиях, так и на местах проведения следственных и оперативно-розыскных действий. Она позволяет копировать документы размерами до 240 х 320 мм только при 4 фиксированных масштабах. Размещение и смена оригиналов выполняются вручную. В рабочем состоянии она показана на рис. 64. Установка укомплектована специальной фотокамерой с форматом кадра 18x24 мм и объективом «Индустар»(5,6/30). Затвор камеры электромагнитный с управлением от ножной кнопки-педали или спускового тросика.
Репродукционная установка РУ-2 — это упрощенный вариант установки С-64, оснащенный полуформатной фотокамерой «Чайка-2». Объектив «Индустар-69» 2,8/28 предназначен только для репродукционной съемки, которая производится при 3 фиксированных масштабах. Максимальные размеры копируемых документов 240 х 360 мм.
Фотоматериалы для микрофильмирования типа «Микрат», имеющие цифровые индексы 200, 300, 900П, 900К и др., обладают высокой разрешающей способностью. Эти цифры обозначат разрешающую способность фотоматериала, а буквенные индексы показывают наличие у пленок соответственно противореольного или про-тивоскручивающего слоя.
За последние годы для микрофильмирования разработаны новые более совершенные материалы, такие, как «Микрат-МФН» и «Мик-рат-МФП» — негативные изопанхроматическая и позитивная орто-
Рис. 64. Репродукционная установка С-64: 1 — осветители;
2 — подающая кассета; 3 — барабан установки выдержек затвора;
I — фотокамера; 5 — объектив; 6 — барабан перемотки пленки и взвода затвора;
7 — приемная кассета; 8 — штанга с кронштейном; 9 — корпус
286
хроматическая фотопленки; «Микрат-ВЭ» — ортохроматическая пленка для съемки графической документации с экранов электронно-лучевых трубок; «Микрат-Н» и «Микрат-ВН» позволяют проводить ускоренную обработку в интервале температур от 20 до 45°С. фотопленка МШ по своей разрешающей способности превосходит все остальные материалы для микрофильмирования.
Выпускаются листовые форматные и рулонные 16-, 35- и 70-мм фотопленки. Рулонные пленки могут быть перфорированными и неперфорированными. Фотографические свойства материалов для микрофильмирования представлены в табл. 26.
Выбор того или иного фотоматериала для микрофильмирования определяют свойства оригинала. Штриховые оригиналы снимают на высококонтрастные пленки, причем черно-белые — на несенсибилизированные либо ортохроматические, а многоцветные — на изо-панхроматические. Полутоновые черно-белые и многоцветные оригиналы копируют на более мягкие фотоматериалы. При выборе последних следует учитывать, что чем сильнее уменьшается изображение оригинала, тем с более высокой разрешающей способностью должны применяться фотопленки.
Фотопленки «Микрат-позитив П», «Микрат-позитив К», «Микрат-МФП» используются для изготовления позитивов с негативных микрофильмов.
Для микрофильмирования полутоновых черно-белых и многоцветных оригиналов в ходе оперативных и следственных мероприятий, а также экспертных исследований пригодны фото- и кинопленки, такие, как «Дубль-негатив А-2», «Дубль-позитив А-2», ФН-32, ФН-64, ФН-125, НК-1, НК-2 (КН-1, КН-2), МЗ-2, МЗ-3.
Наибольшее распространение для обработки микрофильмов получили проявочные машины, предназначенные для профессиональной кинематографии, например 40-ПЗ, 41-П1, 60-П4 с полным циклом проявления, закрепления и сушки фотопленки при ее непрерывном движении. Применяются и специализированные проявочные аппараты ЕО11 и АФХО-Р. Последний настолько универсален, что обеспечивает обработку 16-, 35- и 105-мм фотопленок, поддерживает не только постоянную температуру проявителя и фиксажа, но и их оптимальную концентрацию за счет регенерации.
Чтение и просмотр микрофильмов требуют применения специальной аппаратуры. Это, в частности, читальные аппараты, позволяющие получать увеличенное оптическое изображение микрокадров. Это проекционные аппараты, в которых изображения кадров через объектив и систему зеркал проецируются на встроенный экран.
287
Таблица 26
Сенситометрические характеристики фотоматериалов для микрофильмирования
Марка фотопленки (проявитель)
|
Светочувствительность, ед. ГОСТ
|
Плотность вуали
|
Соэффици-ент контрастности
|
Разрешающая способность, ЛИН. /ММ
|
Сенсибилизация
|
Микрат-200
|
2,7
|
0,04
|
3
|
196
|
Ортохром
|
(СТ-1)
|
|
|
|
|
|
Микрат-200
|
6
|
0,05
|
3
|
196
|
Тоже
|
(УП-2МФ)
|
|
|
|
|
|
Микрат-300
|
|
|
|
|
Изопанхром
|
Микрат-ЗООК
|
2,5
|
0,04
|
4
|
300
|
|
(УП-2М)
|
|
|
|
|
|
Микрат-300
|
|
|
|
|
"о же
|
Микрат ЗООК
|
3
|
0,05
|
4
|
300
|
|
(УП-2МФ)
|
|
|
|
|
|
Микрат-позитив
|
|
|
|
|
Ортохром
|
п, Микрат-позитив
|
0,08—0,11
|
0,06
|
3
|
350
|
|
К(УП-2М)
|
|
|
|
|
|
Микрат-позитив
|
|
|
|
|
Тоже
|
п,
|
0,12
|
0,06
|
3
|
350
|
|
Микрат-позитив
|
|
|
|
|
|
К(УП-2МФ)
|
|
|
|
|
|
Микрат-ЭООП
|
|
|
|
|
Панхром
|
Микрат-900К
|
0,02
|
0,08
|
3
|
600
|
|
(СТ-1)
|
|
|
|
|
|
Микрат-МФН
|
1 Т Ч I —— О,Э
|
0,04
|
2,7
|
520
|
Изопанхром
|
(УП-2МФ)
|
|
|
|
|
|
Микрат-МФП
|
0,2
|
0,04
|
3
|
350
|
Ортохром
|
(УП-2МФ)
|
|
|
|
|
|
Микрат-ВН
|
4,0
|
0,04
|
2,8
|
520
|
Изопанхром
|
(УП-2МФ)
|
|
|
|
|
|
Микрат-Н(СТ-1)
|
4,5
|
0,04
|
3
|
315
|
Тоже
|
Микрат-К(СТ-1)
|
0,1
|
0,08
|
3—5
|
300
|
Ортохром
|
Микрат-ВЭ
|
50
|
0,04
|
2,5
|
320
|
Тоже
|
(УП-2МФ)
|
|
|
|
|
|
МШ(СТ-1)
|
0,02
|
0,04
|
5,0
|
1000
|
— " —
|
Аппараты для просмотра микрофильмов отличаются друг от друга размерами и внешним видом, могут быть стационарными и переносными, настольными и карманными. По принципу действия все они повторяют либо диапроектор, либо эпидиаскоп (рис. 65а, б).
В настоящее время наиболее распространены настольные читальные аппараты, позволяющие просматривать как микрофильмы, так и микрокопии (микрокарты, микрофиши) на прозрачной и непрозрачной основе. Типичными моделями являются аппараты «Микро-фот-5ПО-1» (рис. 66), «Микрофот-3» и «Микрофот-4».
При поиске информации на микрокопиях часто требуется получить увеличенный дубликат нужного документа. Для этой цели предназначены читально-копировальные аппараты ФКН, в современных конструкциях которых увеличенные копии документов получают на специальной или обычной бумаге электрофотографическим способом. Это «Микрофот-копир» и ЭН-11М1, дающие увеличение соответственно 18 и 12х.
