Состав обрабатывающих растворов

Черно-белый проявитель

Трилон Б .............................. 2 г

Фенидон ............................. 0,4 г

Сульфит фото безводный ................... 50 г

Гидрохинон ........................... 4 г

Сода безводная ......................... 40 г

Бура ................................ 15 г

Калий роданистый ........................ 2 г

Калий бромистый ......................... 2 г

Калий йодистый 0,1%-ный ................. 6 мл

Вода ............................... до 1 л

Сульфитная ванна

Трилон Б..............................2г

Сульфит фото безводный ................... 15 г

Вода ............................... до 1 л

Цветной проявитель Трилон Б.................... 2 г

Гидроксиламин сернокислый . . 2 4 г

цпв-2.....................;;;;'.'.'.'.'. ;₄!s _r

Поташ ........................ 85 _r

Сульфит фото безводный ................... 2 г

Калий бромистый ..................... 05г

^В°Д^а- •••••••••-............'.'.'.'.'.'.'. '._яо\л

Стоп-ванна Сульфит фото безводный ................. 40 г

Кислота серная концентрированная ........... 4 мл

^Bo«^a •••••••••-.................... до 1 л .,,

Отбеливающий раствор Красная кровяная соль ............... 50 г

Калий бромистый .................. 20 г

Калий фосфорнокислый однозамещенный ....... 12 г

Натрий фосфорнокислый двухзамещенный ........ 8 г

^В°Д^а ••••••••--..-...-.............' до 1 л

Фиксирующий раствор Тиосульфат натрия кристаллический ...... 250 г

^В°Д^а- •••••-•-..................... .до 1л

В сульфитной ванне, а также в цветном и черно-белом проявите­лях трилон Б может быть замещен равным количеством гексамета-фосфата натрия. Все химические вещества должны быть марки ЧДА или ХЧ¹.

§ 3. Окончательная обработка, оформление , I и демонстрация фотоснимков ,,.'•

Отфиксированные черно-белые и цветные фотоснимки поступают на промывку, цель которой — удаление из эмульсионного слоя бу­маги остаточных продуктов реакции гипосульсрита.

Продолжительность окончательной промывки — 25—30 мин. Для полного удаления ненужных реагентов из фотослоя промывная вода должна интенсивно циркулировать вокруг фотоснимков, поэ-

О химикатах для фотографической обработки светочувствительных материалов и их взаимозаменяемости см. подробнее приложения 4 и 5.

140

141

тому подвод свежей воды в ванну лучше сделать через трубку с радиальными отверстиями снизу по всему периметру. Отработанная вода выливается через отверстия в стенках ванны и стекает в канали­зацию (рис. 9).

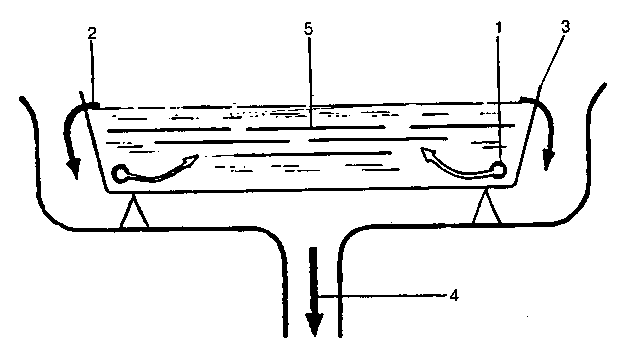

Рис. 9. Устройство для окончательной промывки фотоснимков:

1 — подвод свежей воды, 2 — сток отработанной воды из ванны, 3 — ванна для промывки, 4 — сток в канализацию, 5 — фотоснимки

После промывки фотографии, отпечатанные на глянцевой бума­ге, поступают на глянцевание. Для этой цели больше всего подходит электроглянцеватель с механическим приводом (АПСО). Черно-белые снимки можно подавать на глянцеватель непосредственно после промывки, но перед накаткой их рекомендуется обработать в течение 3—4 мин специальным предотвращающим порчу рабочей поверхности барабана составом:

Вода (60—70°С) ....................... 700 мл

Питьевая сода ........................... 20 г

Глицерин ............................ 10 мл

Формалин (40%-ный формальдегид) ........... 20 мл

Вода холодная ......................... до 1 л

Тщательно профильтрованный раствор выполняет сразу не­сколько функций: питьевая сода создает тончайшую пленку между эмульсией и рабочей поверхностью глянцевателя, в результате полу­чается ровный глянец хорошего качества и исключается «прикипа-ние» фотоснимков к барабану; глицерин предотвращает скручивание

отпечатков после глянцевания, придает им мягкость и эластичность; формалин задубливает эмульсионный слой, делает его более проч­ным.

Цветные снимки после промывки обязательно обрабатывают в стабилизирующей ванне:

Вода (40—50°С) ....................... 700 мл

Оптический отбеливатель «Чайка» .............. 5 г

Глицерин ............................ 10 мл

Формалин (40%-ный формальдегид) ........... 10 мл

Вода до ............................... 1 л

Фотоотпечатки держат в ванне 3—5 мин, после чего их можно глянцевать, в противном случае от горячей пластины глянцевателя на снимках «поплывет» эмульсия и они будут испорчены. Отглянцо-ванные снимки следует аккуратно выпрямить и обрезать.

По окончании работы составляется фототаблица — приложение к протоколу учебного следственного действия. Она оформляется сле­дующим образом. На плотных листах бумаги в порядке логической последовательности аккуратно размещают фотоснимки, затем каж­дый по периметру очерчивается карандашом. Фотоснимок и его место в таблице обозначают одним и тем же номером, причем номер на таблице ставится внутри очерченного прямоугольника. На отдель­ном листе составляются подписи, поясняющие содержание снимков. Когда тексты подписей окончательно отредактированы, их печатают на фототаблице с помощью пишущей машинки либо пишут от руки чертежным шрифтом, располагая под каждым прямоугольником. Только после этого фотографии наклеивают на таблицу и 10— 15 мин держат под легким прессом. К обратной стороне таблицы приклеива­ется конверт с помещенными в него негативами. Полностью оформ­ленная таблица подписывается изготовившим ее студентом.

ТЕХНИЧЕСКИЕ СРЕДСТВА И ПРИЕМЫ ДЕМОНСТРАЦИИ ДИАФИЛЬМОВ

Цветные диапозитивы, полученные при фотографировании кри­миналистических объектов и следственных действий, должны со­ставлять логически связный диафильм. Практикуется два способа изготовления диафильмов: на сплошной фотопленке и в виде отдель­ных диапозитивов, заключенных в картонные или пластмассовые рамки стандартного размера 50x50 мм с рабочим отверстием 23 х 35 мм. Способ, которому следует отдать предпочтение, зависит от качества фотографических навыков следователя, а также от моде-

143

142

ли диапроектора, через который будет производиться демонстрация

судебного диафильма.

Диапроекторы типа «Протон», например, обеспечивают показ диафильма, состоящего из отдельных кадров (до 36 штук). Проектор состоит из оптической и электрической схем. В свою очередь опти­ческая схема состоит из осветительной и проекционной частей. От­ражатель и конденсор с теплофильтрами направляют световой поток от лампы накаливания на диапозитив, установленный в кадровом окне. Проекционной системой служит объектив, передающий изо­бражение диапозитива на экран в увеличенном виде. Изображение на экране настраивается на резкость вручную (вращением оправы объектива) или дистанционно с пульта управления.

Подлежащие демонстрации кадры предварительно заряжаются в кассету «Протона» в нужной последовательности. Отрегулировав лампу проектора и отфокусировав изображение на экране, произво­дят показ диакадров кратковременным нажатием кнопки «Вперед» на корпусе либо пульте дистанционного управления. Если клавишу за­держать в утопленном состоянии длительное время, то кассета может продвинуться сразу на несколько шагов без показа промежуточных диакадров. В этом случае следует вернуть кассету, нажав на клавишу

«Назад».

Если время демонстрации всех составляющих диафильм цветных слайдов одинаково, то ручкой реле времени (таймера) устанавлива­ется необходимый промежуток демонстрации и нажимается кнопка «Цикл». В таком случае проектор работает в режиме замкнутого цикла, т.е. при движении кассеты вперед диакадры экспонируются друг за другом, а обратное движение — ускоренное, без демонстра­ции. При этом последовательность экспозиции не нарушается.

«Протон» выпускается и с программным управлением, позволя­ющим осуществлять автоматический показ диапозитивов при раз­личных выдержках с повторением циклов.

Диапроекторы типа ЛЭТИ предназначены для показа диафиль­мов на сплошной ленте¹. Основным их преимуществом является то, что они позволяют демонстрировать на экране изображение без затемнения помещения. Однако при этом надо иметь в виду, что для получения качественной проекции яркость посторонней засвет­ки экрана не должна превышать 10% основной яркости проекции. Определить, достаточна ли освещенность экрана для нормально­го восприятия изображения, можно при помощи фотоэлектрическо-

¹ Наиболее распространенные марки отечественных диапроекторов приведены в приложении 2.

144

го экспонометра, который устанавливается на чувствительность пленки 45 ед., и им измеряется яркость экрана. Для цветных диафиль­мов, например, экспонометр должен показывать не менее 1/10 с при диафрагме 1:4. Если получается меньшая экспозиция, то необходимо либо поставить в проектор более мощную лампу, либо уменьшить размер изображения на экране. Наиболее оптимальным является экран, диагональ которого составляет от 1/4 до 1/6 среднего расстоя­ния до аудитории, просматривающей цветной диафильм.

Принципиальное устройство ЛЭТИ и «Протона» аналогичны. За­рядка диафильма в ЛЭТИ производится следующим образом. Из проектора вынимается фильмовой канал, в его левую бобину закла­дывается пленка диафильма, свободный конец которой заправляется в промежуток между прижимной и направляющей планками. Нажи­мая пальцами снизу и сверху на кромку пленки, продвигают ее к кадровому окну и дальше до сцепления с зубцами тянущего барабана. Первый кадр в кадровом окне устанавливают передвижением плен­ки, поворачивая валик барабана соответствующим маховичком.

Управление показом диафильма удобней всего осуществлять с телескопической указки, подсоединенной к проектору. Такое управ­ление будет дистанционным. Оно позволяет, стоя у экрана, включать проекцию, переходить от одного кадра к другому в любой последова­тельности их расположения в диафильме как вперед, так и назад, останавливаться на демонстрации отдельных кадров с любой продол­жительностью по времени.

Показывая на экране указкой наиболее важные следы и вещест­венные доказательства, другие моменты запечатленного на слайдах следственного действия, следователь может сопроводить демонстра­цию диакадров краткими комментариями к каждому кадру. Сопро­водительный текст следует продумать заранее. Он должен раскры­вать криминалистическое содержание кадров, обосновывать форму­лируемые вопросы, побуждать обвиняемого, например, к подроб­ным ответам и пояснениям.

При показе судебных кинофильмов используются различные ки­нопроекторы, а также специальные киноэкраны. Экран — это специ­альным образом подготовленная белая поверхность, на которой ос-ветительно-проекционная система кинопроектора создает увеличен­ное изображение кадров фильма.

Экраны различаются по виду проекции: на просвет и на отра­жение. В подавляющем большинстве случаев используются экраны на отражение. В свою очередь отражающие экраны подразделяются на диффузные и направленно-рассеивающие. Наиболее употреби-

145

Ю-171

мыми являются экраны типа ЭПП. Они выпускаются переносными и состоят из полотна с обрамлением, малой и большой дюралевых труб, тросика с кольцом для подвешивания и стального кожуха со спиральной пружиной. Любительские киноэкраны для проециро­вания 8-мм кинофильмов изготавливаются из экранного павинола. Они представляют собой хлопчатобумажную ткань с нанесенной полихлорвиниловой массой и алюминированного покрытия. На по­верхности для увеличения коэффициента отражения экрана оттис­нут ячейковый растр.

Рекомендуется иметь ширину экрана равную 1/5 длины демон­страционного зала. При постоянной величине кадра его увеличение на экране зависит от фокусного расстояния объектива проектора и расстояния между объективом и экраном. Если проекционное рассто­яние постоянно, то чем больше фокусное расстояние объектива, тем мельче будет изображение на экране, и наоборот.

Если ширина экрана известна, то его высоту следует выбирать путем умножения ширины на коэффициент 0,73. Для лучшего вос­приятия изображения экран должен иметь по краям черное обрамле­ние шириной 0,2 ширины экрана, с закруглениями углов.

Помещение, в котором производится проекция, следует затем­нять, в результате чего яркость изображения будет казаться высокой. Если киноэкрана нет, то проекцию можно осуществлять на просты­ню или другой чисто белый кусок ткани.

Демонстрацию судебных видеозаписей можно производить в том же затемненном помещении, что и диафильмов, если в нем есть телеприемник, используемый в качестве воспроизводящего устрой­ства, и видеокамера-камкордер.
