Лекция 9
Анализ нелинейных резистивных электрических цепей. Корректирующие цепи
2
Нелинейные
элементы
В ряде случаев можно говорить
о

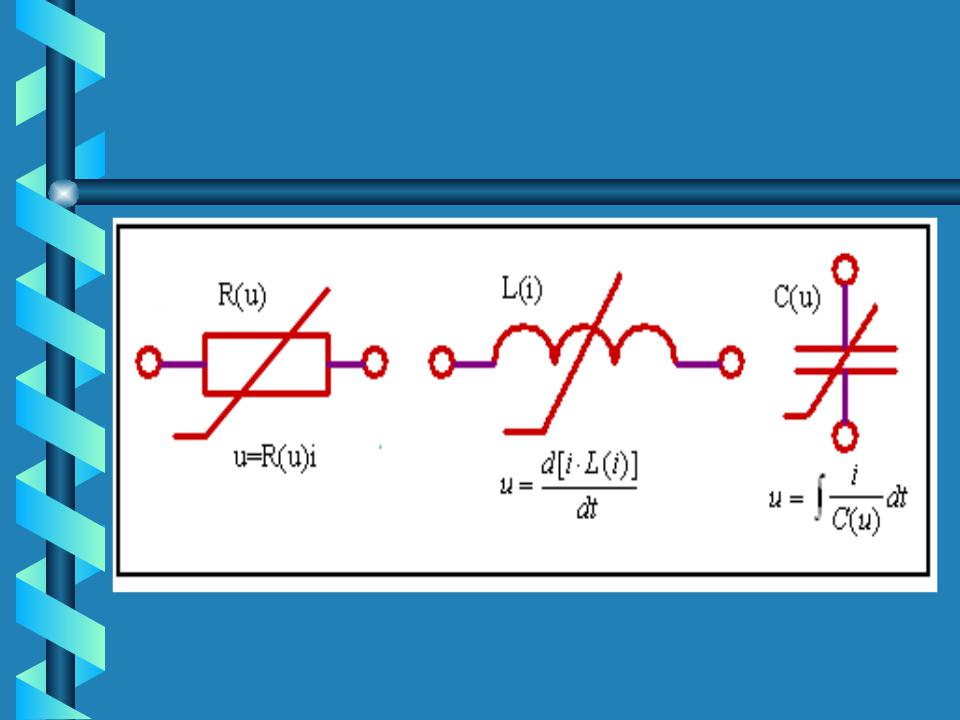

• нелинейном сопротивлении R(i) или R(u),
• нелинейной индуктивности L(i)
или L(u) и
• нелинейной ёмкости C(i) или С(u)
3
нелинейных
элементов
К нелинейным цепям неприменим принцип |
4 |
наложения.

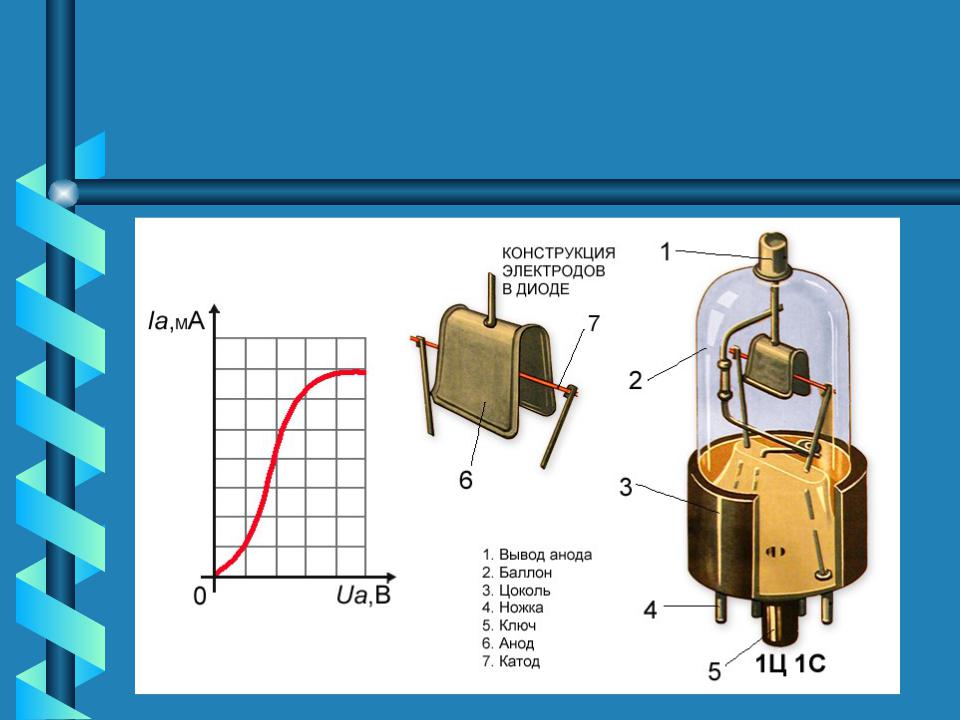

диод
5

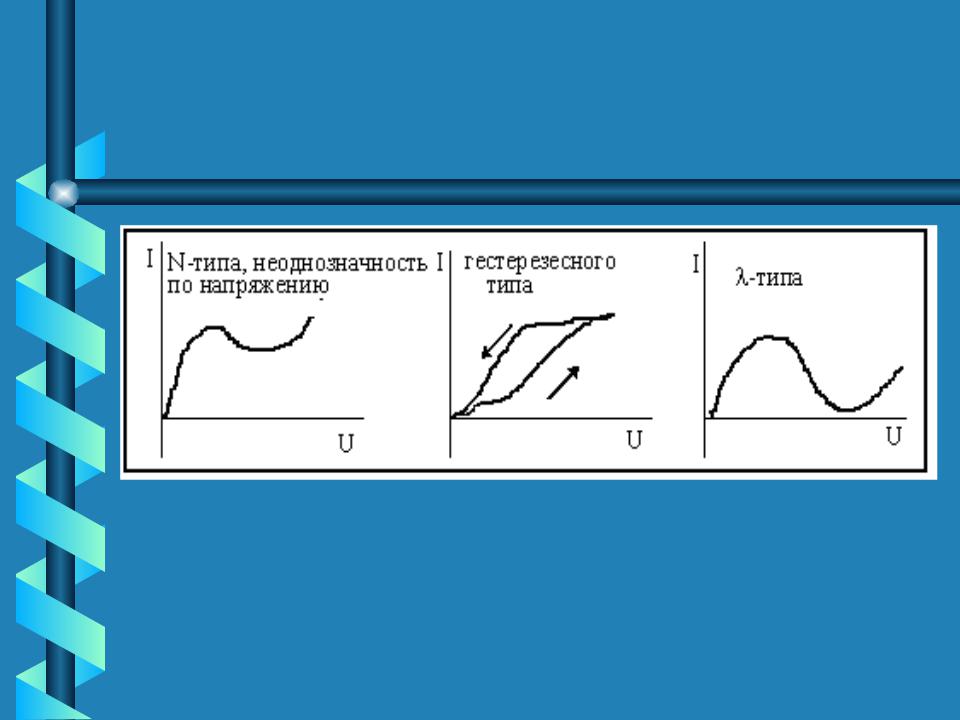

Типы ВАХ
6

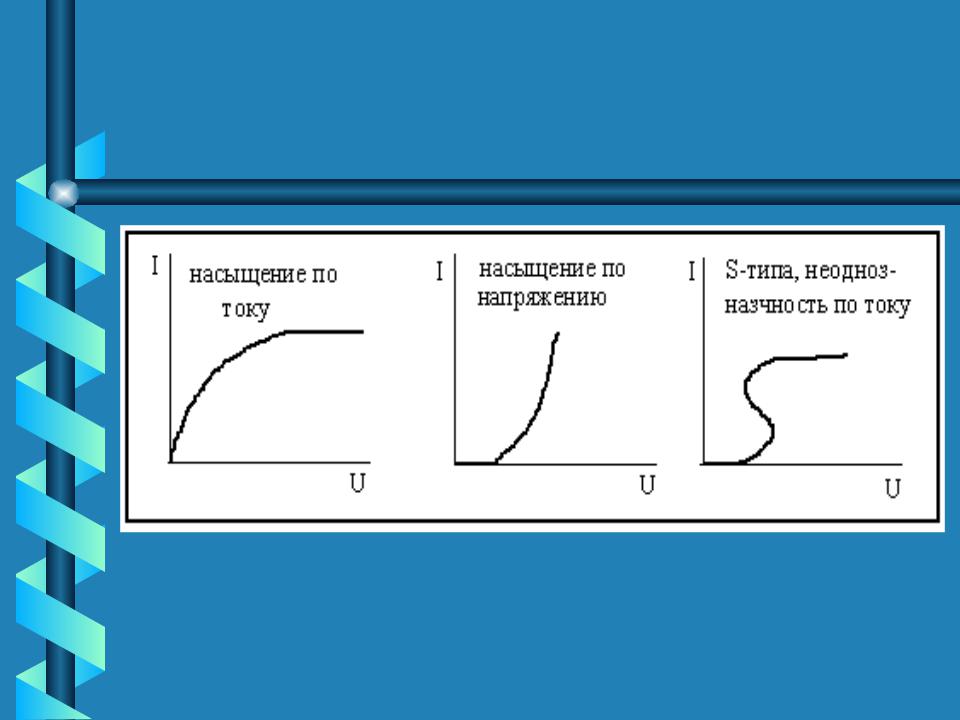

Типы ВАХ
7
одним нелинейным двухполюсником в режиме постоянного тока
•Расчет по постоянному току заключается в отыскании рабочей точки и обычно является первым шагом при анализе нелинейных цепей.
•Затем требуется решение нелинейных алгебраических уравнений.
•Следует иметь ввиду, что после решения этих уравнений необходимо обязательно проверить получившееся решение на их физическую реализуемость.
8
Нахождение рабочей
точки
•Существуют графические методы нахождения рабочей точки, которые удобны и наглядны для анализа простых схем, но малопригодны для расчета сложных схем, поскольку графические методы не обладают достаточной точностью, не дают возможности устанавливать общие закономерности, определять оптимальные решения, варьировать параметрами цепи и т.д.
•
9
время
наиболее предпочтительными |
|
являются аналитические |
|
методы расчета с помощью |
|
ЭВМ, основывающиеся на |
|
аппроксимации ВАХ или |
|
замене нелинейной |
|
характеристики |
|
аналитической функцией, |
|
приближенно выражающей |
|
заданную зависимость. |
