Лабораторная работа № 30
«Исследование на ЭВМ переходных процессов в цепях первого порядка»
Выполнила студент группы _______________ фио
Проверил доц. кафедры ТЭЦ ______________ фио
Москва 0000
Цель работы:
С помощью программы Mirco-Cap исследовать переходные процессы в цепях первого порядка.
Расчетные формулы:
Формулы для неразветвленной RC-цепи
Формулы для неразветвленной RL-цепи
Выполнение работы:
По предварительному расчету
|
|||||||||
, Ом |
20 |
40 |
80 |
160 |
320 |
640 |
1280 |
2560 |
5120 |
5 |
10 |
20 |
40 |
80 |
160 |
320 |
640 |
1280 |
|
2,25 |
1,125 |
0,5625 |
0,2812 |
0,1406 |
0,0703 |
0,0351 |
0,0175 |
0,0087 |
|
Получено экспериментально |
|||||||||
5 |
10 |
20 |
40 |
80 |
160 |
320 |
640 |
1280 |
|
2,25 |
1,125 |
0,5625 |
0,2812 |
0,1406 |
0,0703 |
0,0351 |
0,0175 |
0,0087 |

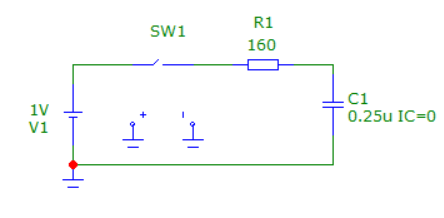

Рисунок 1 – Схема RC-цепи
Рисунок 2 – Теоретический график зависимости напряжения на резисторе, напряжения на конденсаторе от времени RC-цепи

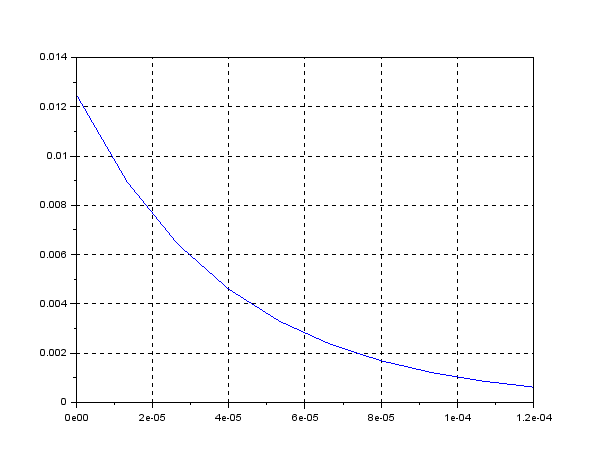

Рисунок 3 – Теоретический график зависимости мгновенного тока от времени RC-цепи

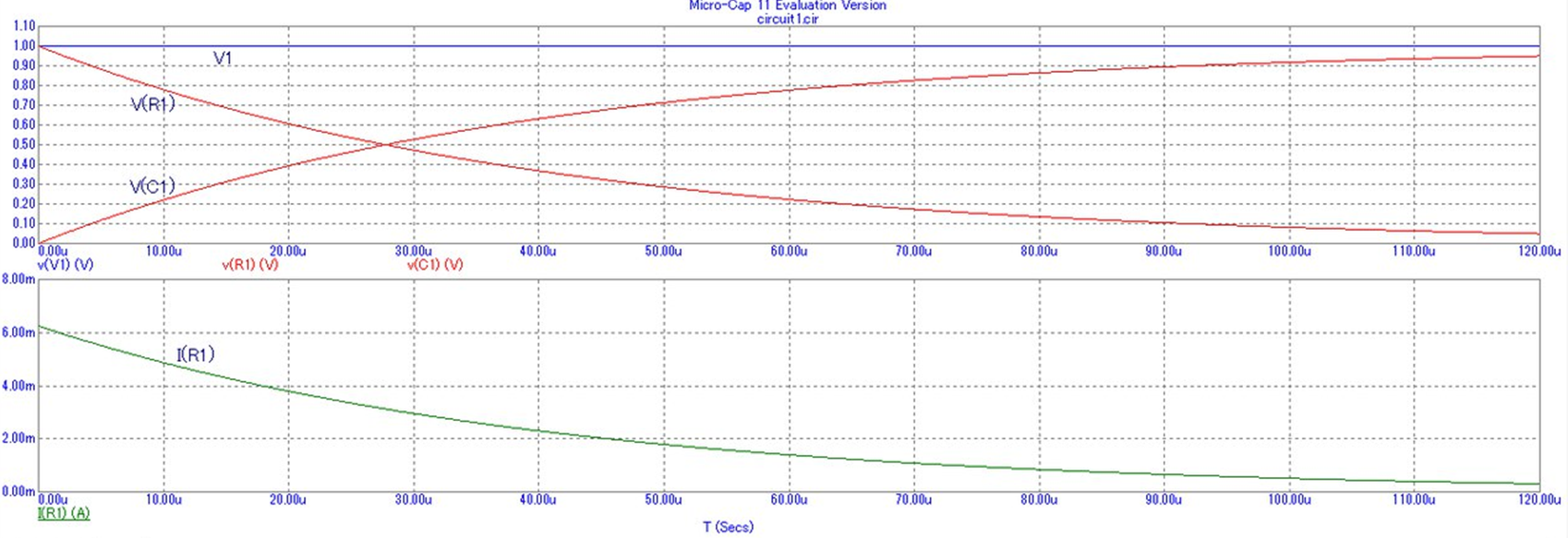

Рисунок 4 – Экспериментальный график зависимости мгновенного тока, напряжения источника
напряжения на резисторе и напряжения на конденсаторе от времени RC-цепи

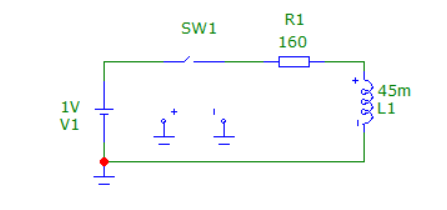

Рисунок 5 – Схема RL-цепи
Рисунок 6 – Теоретический график зависимости напряжения на резисторе, напряжения на конденсаторе от времени RL-цепи

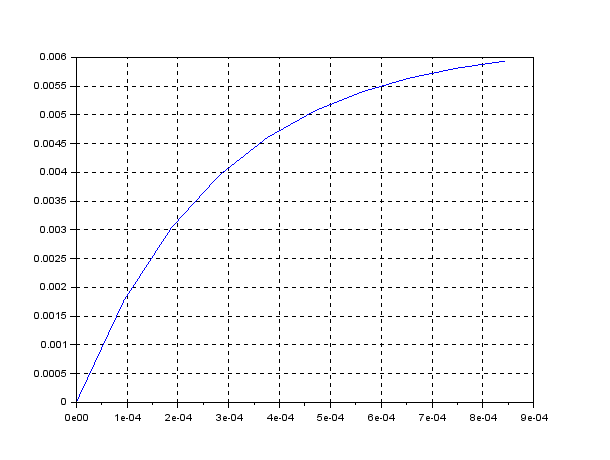

Рисунок 7 – Теоретический график зависимости мгновенного тока от времени RL-цепи

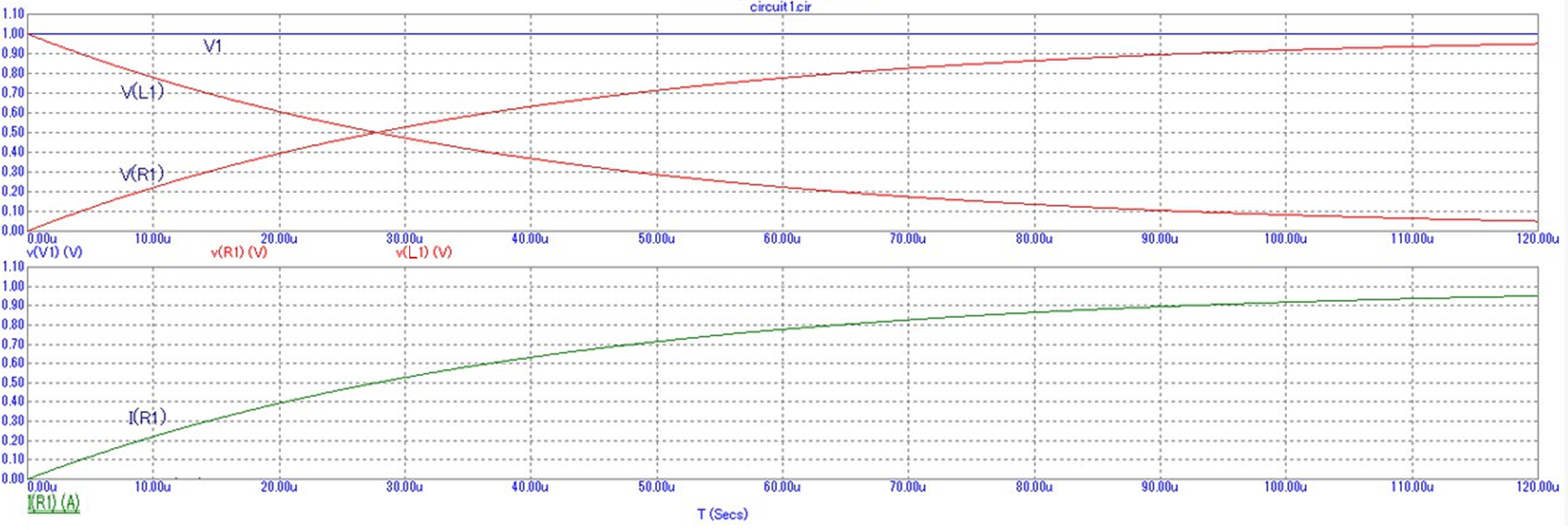

Рисунок 8 – Экспериментальный график зависимости мгновенного тока, напряжения источника
напряжения на резисторе и напряжения на конденсаторе от времени RL-цепи
Контрольные вопросы
Что называется переходным процессом? Приведите пример
Ответ: Под переходным процессом в электрических цепях понимается процесс перехода из одного установившегося состояния в другое.
Пример: Процесс заряда конденсатора при подключении к нему источника постоянного тока.
Какие цепи называют цепями первого порядка? Приведите пример.
Ответ: Цепью первого порядка называется такая цепь, которая содержит только реактивный элемент.
Пример: RC-цепь.
Какой режим называется установившимся?
Ответ: Установившийся режим – такой режим электрической цепи, при котором электрические напряжения и токи в цепи являются постоянными или переодическими.
Какой физический смысл постоянной времени цепи?

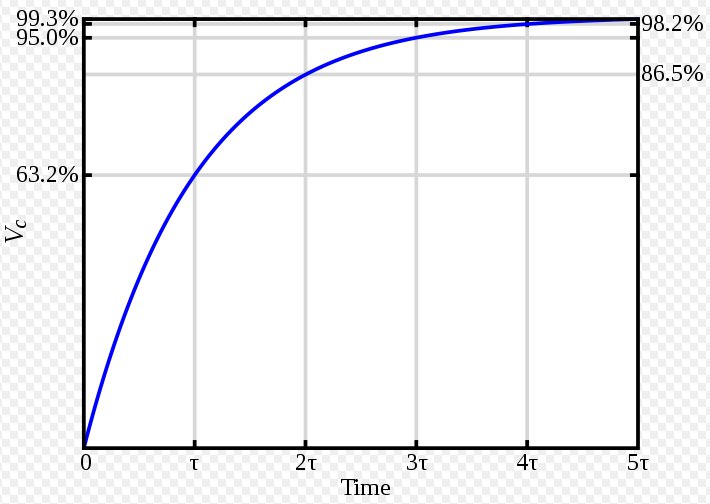

Ответ: Постоянная времени характеризует длительность протекания переходного процесса, в течении которого реакция схемы на изменения достигает величины равной 1- = 63,2%
5. Как по графику рассчитать постоянную времени цепи? Приведите пример.
