Лабораторная работа 18 / 18
.docxМинистерство цифрового развития и массовых коммуникаций
Российской Федерации
Ордена Трудового Красного Знамени федеральное государственное
бюджетное образовательное учреждение
высшего образования
«Московский технический университет связи и информатики»
(МТУСИ)
Кафедра Теории электрических цепей
Отчет по лабораторной работе №18
по дисциплине «Электротехника»
на тему:
«Исследование на ЭВМ А-параметров четырёхполюсников»
Выполнил: студент группы .
.
Проверил:
Волков Алексей Станиславович
Москва 2023
1.Цель работы
С помощью программы Micro-Cap определить А-параметры пассивного линейного четырёхполюсника с помощью опытов холостого хода и короткого замыкания. Получить практические навыки в проведении машинных экспериментов и обработки их результатов.
2. Формулы для расчёта:
U1=A11U2-A12I2
U1=A21U2-A22I2
A11=U1/U2|I2=0 =A11ejϕ11
A12=U1/-I2|U2=0 =A12ejϕ12
A21=I1/U2|I2=0 =A21ejϕ21
A22=I1/-I2|U2=0 =A22ejϕ22
U1=I1(Z1+Z2)
U2=I1Z2
A11=U1/U2=(I1(Z1+Z2))/I1Z2=1+Z1/Z2
A12=Z1, A21=1/Z2, A22=1
ZВХ=A11/A21
3.Предварительный расчет
R1 = 1.5 кОм
R2 = 10 Ом
С = 1 мкФ
L = 10 мГн
-
Получено Предварительным расчётом: R1= 1.5 кОм, R2=10 Ом, С=1 мкФ, L=10 мГн
f, кГц
|A11|
ϕ11, градус
|A12|, Ом
ϕ12, градус
|A21|, См
ϕ21, градус
|A22|
ϕ22, градус
ZBX
3
152
17,9
1511
7,1
0,101
10,7
1
180
1534
5
152
29,1
1532
11,8
0,104
17,4
1
180
1557
7
152
40,1
1563
16,3
0,108
23,8
1
180
1583
4. Эксперимент
|A11|(f)

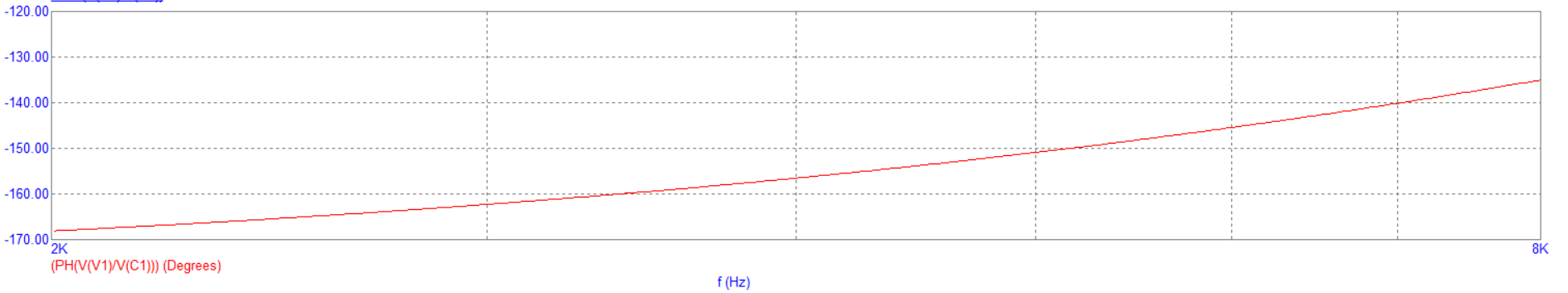

Ph(f)
Вывод: с увеличением частоты параметр A11 и его аргумент увеличиваются
|A21|(f)
Ph(f)
Вывод: с увеличением частоты параметр A21 и его аргумент увеличиваются

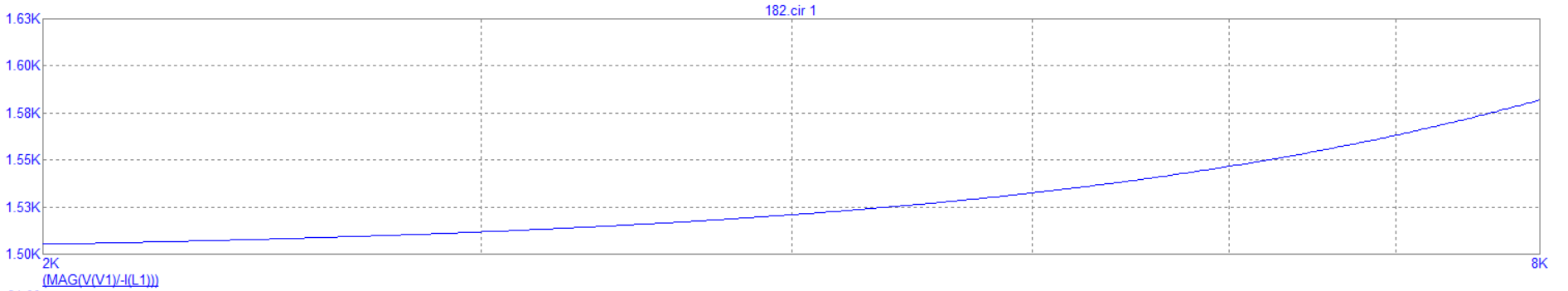

|A12|(f)
Ph(f)
Вывод: с увеличением частоты параметр A12 и его аргумент увеличиваются
|A22|(f)
Ph(f)
Вывод: с увеличением частоты параметр A22 и его аргумент остаются неизменными
-
Получено экспериментально: R1= 1.5 кОм, R2=10 Ом, С=1 мкФ, L=10 мГн
f, кГц
|A11|
ϕ11, градус
|A12|, Ом
ϕ12, градус
|A21|, См
ϕ21, градус
|A22|
ϕ22, градус
ZBX
3
155
17,9
1511
7,1
0,101
10,7
1
180
1534
5
162
29,1
1532
11,8
0,104
17,4
1
180
1557
7
171
40,1
1563
16,3
0,108
23,8
1
180
1583
