ОСНОВЫ ВЗАИМОЗАМЕНЯЕМОСТИ И ТЕХНИЧЕСКИЕ ИЗМЕРЕНИЯ КОНТРОЛЬНАЯ работа
СОДЕРЖАНИЕ
1 Выбор посадки для гладкого диаметрального сопряжения
2 Расчет размерных цепей
Литература
1. Выбор посадки для гладкого диаметрального сопряжения
1.1 Исходные данные
Диаметр сопряжения мм.
Предельные значения посадки – Smax = 90 мкм; Smin = 30 мкм.
1.2 Расчетный допуск посадки
ТLP = Smax-Smin = 90 - 30 = 60 мкм.
1.3 Монтажные предельные значения посадки
Sмmax = 0,7 ×Smax + 0,3 ×Smin= 0.7 × 90 + 0.3 × 30 = 72 мкм.
Sмmin= 1,7 ×Smin - 0.7 ×Smax= 1,7 × 30 – 0.7 × 90 = -12 мкм.
Nмmax = - Sмmin= 12 мкм.
1.4 Монтажный допуск посадки
ТLМ = SMmax +NMmax = 72 +12= 84 мкм.
2.5 Проверка значений монтажного и расчетного допуска
ТLМ/ТLР =84 / 60= 1.4 – условие выполняется
1.6 Предварительные квалитеты вала и отверстия
Если ТLМ = ТА +ТВ, то можно предположить, что ТА =ТВ = Т = 0,5ТLМ =42
Тогда
(ТА + ТВ) < ТLМ < (ТА + ТВ).
То есть
IT8 = 39 мкм<T = 42 мкм<IT9 = 62 мкм.
Существуют следующие варианты сочетания допусков
ТА = ТВ, т.е.
39 + 39 = 78 мкм < ТLМ = 84 мкм <62+62 = 124 мкм;
ТА = 1,6ТВ, т.е.
39 + 25 = 64 мкм < ТLМ = 84 мкм <62+ 39 = 101 мкм;
ТА = 2,5ТВ, т.е.
39+ 16= 55 мкм < ТLМ = 84 мкм <62+ 25= 87 мкм.
Больше всего подходят следующие сочетания допусков отверстия и вала
ТА = IT8 = 39 мкм; ТВ = IT8 = 39 мкм. – с наименьшей стороны
ТА = IT9 = 62 мкм; ТВ = IT7 = 25 мкм. – с наибольшей стороны
1.7 Оценка выбора сочетания допусков отверстия и вала
Т Lд= = 55 мкм ТLр = 60 мкм; условие выполняется.
2) Т 2Lд= = 66 мкм ТLр = 60 мкм; условие не выполняется.
То есть, ТА = IT 8 =39; ТВ = IT 8 = 39 мкм.
1.8 Система отверстия
EI = 0 мкм; ES = ТА = IT 8 = 39 мкм, что соответствует H8.
1.8.1 Поисковые уравнения
Sмmax = ES – eip; eip = 39 – 72 = -33 мкм.
Sмmin=EY-esp; esp = 0 – (-12) = 12 мкм.
1.8.2 Расчетный допуск вала
ТВР =esр – eiр = 12 – (- 33) = 35 мкм.
Полученное значение находится между IT 8 = 39 мкм и IT9 = 62 мкм.
1.8.3 Величина допуска вала по правилу «20 процентов»
ТВ =IT 8= 39 мкм.
1.8.4 Основное отклонение поля допуска вала и ближайшие к нему
табличные поля допусков
Основное отклонение – esp = 12 мкм.
Ближайшие табличные поля допусков валов
1) поле – h8, для которого es = 0 мкм и ei = -39 мкм.
2) поле – js8, для которого es = 19 мкм и ei = -19 мкм

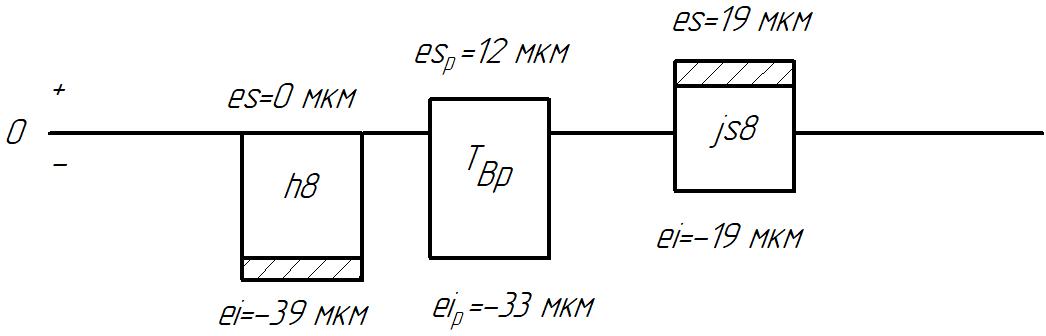

1.8.5. Схем расположения расчетного и табличных полей допусков валов
1.8.6 Табличные поля допусков, удовлетворяющие правилу «10 процентов»
Подходят следующие табличные значения:
1) поле – h8, для которого es = 0 мкм и ei = -39 мкм.
Условное обозначение полученной посадки и её предпочтительность
Условное обозначение полученной посадки
42 мм.
Предпочтительность – рекомендуемая
1.9 Система вала
es = 0 мкм, ei = -ТB = IT8= -39 мкм, что соответствует h8
1.9.1 Поисковые уравнения
Sмmax=ESp– ei; ESp = -39 + 72 = 33 мкм.
Sмmin =EIp- es; EIp = 0 + (-12) = -12 мкм.
1.9.2 Расчетный допуск отверстия
ТAР = ESр – EIр = 33 – (-12) = 45 мкм.
Полученное значение находится между IT8 = 39 мкм и IT9 = 62 мкм.
1.9.3 Величина допуска отверстия по правилу «20 процентов»
ТA =IT8=39 мкм.
1.9.4 Основное отклонение поля допуска отверстия и ближайшие к нему табличные поля допусков
Основное отклонение – EIp = -12 мкм.
Ближайшие табличные поля допусков отверстий
1) поле – Н8, для которого es = 39 мкм и ei = 0 мкм;
2) поле – JS8, для которого es = 19 мкм и ei = -19 мкм.

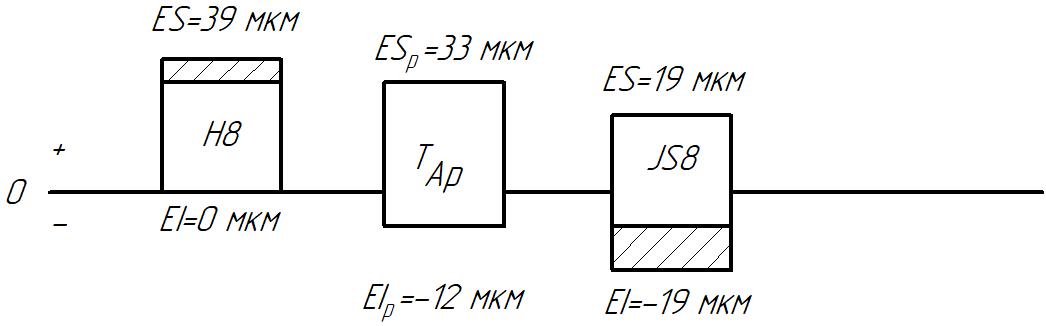

1.9.5. Схема расположения расчетного и табличных полей допусков
отверстия
Табличные поля допусков отверстия, удовлетворяющие правилу
«10 процентов»
Подходят следующие табличные поля допусков
1) поле – Н8, для которого es = 39 мкм и ei = 0 мкм;
Условное обозначение полученной посадки и её предпочтительность
Условное обозначение полученной посадки
42 мм.
Предпочтительность – рекомендуемая
Наиболее предпочтительной является посадка в системе вала, а именно
42 мм.
1.10 Предельные и средние значения выбранной посадки
Sтmax = ES – ei = 39 – (-39) = 78 мкм.
Sтmin = EI - es = 0 – 0 = 0 мкм.
S0т = (STmax+ Sтmin) ⁄ 2= (78+0) ⁄ 2 = 39 мкм.
1.11 Оценка выбранной посадки
Для оценки используются следующие условия
S0max ≤ Smax
S0min ≥ Smin
1.11.1 Оптимальные значения шероховатости вала и отверстия
RzА = (1/8… 1/4) × TA = (1/8… 1/4) × 39 = 4,87… 9,75 мкм.
RzВ = (1/8…1/4) × TB = (1/8…1/4) × 39 = 4,87… 9,75 мкм.
По ряду предпочтительных чисел R10 выбрать значения шероховатости вала и отверстия, причем сумма этих чисел должна удовлетворять неравенству, полученному из п. 2.11.
(RzА + RzВ) (Smin– S0Т + 0,5TLD)/1,4=(30– 39+0,5*55)/1,4=13,2 мкм.
Таким образом, RzА = 8 мкм; RzВ = 8 мкм.
