ЭЛЕКТРОННАЯ ПРЕЗЕНТАЦИЯ

по дисциплине «Введение в профессиональную деятельность»

на тему «Тракторы Володарского тракторного завода ДТ –

75»

»

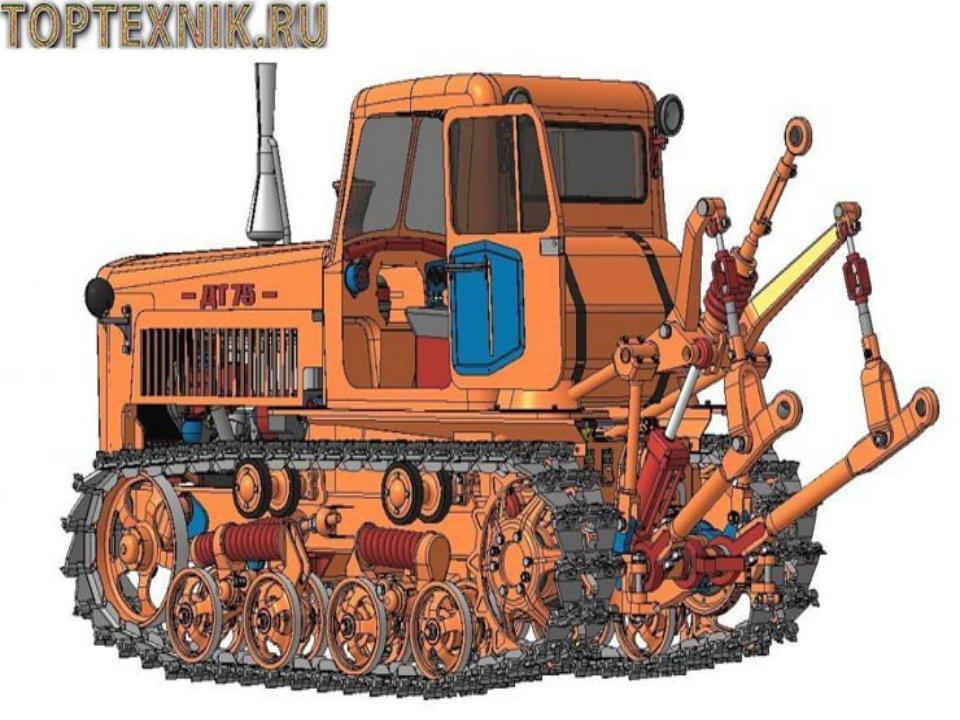

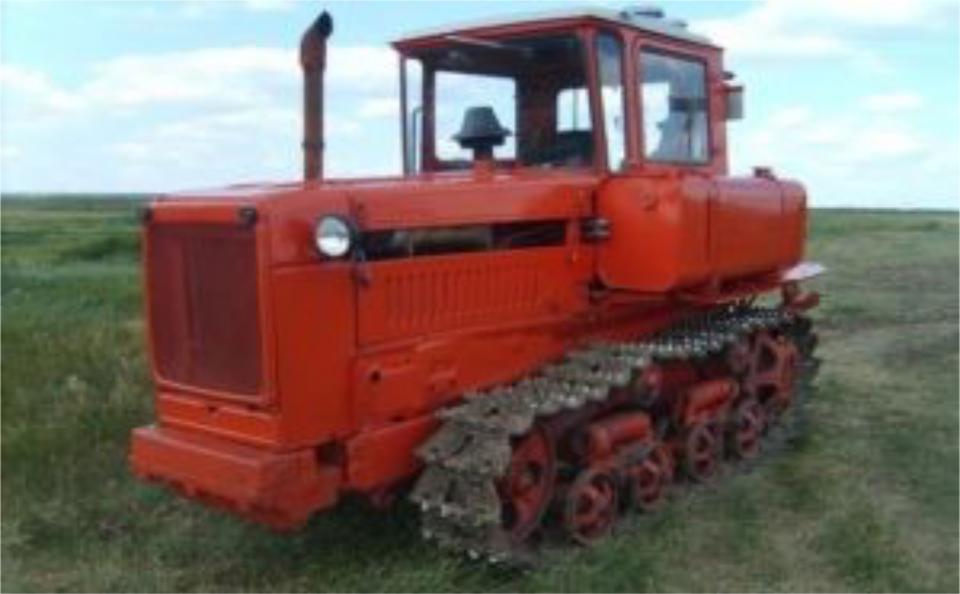

ТРАКТОР ДТ-75

•Обзор поколений и модификаций ДТ-75 Как бы то ни было, и сейчас на просторах бывшего Советского Союза продолжают исправно трудиться уже перешедшие в ранг «ветеранов» трактора ДТ- 75. Удивительно, но в глубинке можно найти насквозь проржавленные, но находящиеся в рабочем состоянии ДТ-75 первого поколения, без буквы «М» в наименовании! Те самые, без которых не обходился ни один фильм про завершающую стадию покорения целинных земель и тому подобном. На целине ДТ-75 стали продолжателями дела своих предшественников –ДТ-54 и С-80, и вслед за ними встали на постаменты памятников в обжитых районах целины.

Двигатели ДТ-75 Четырёхцилиндровые, четырёхтактные дизельные моторы: СМД-14 производства Харьковского моторостроительного завода «Серп и молот». С рабочим объёмом 6,33 л. и мощностью 75 л./с., при 1,7 тыс. оборотов коленвала в минуту. Удельный расход топлива при номинальной мощности – 218г/кВт.ч. Диаметр цилиндра – 120мм; ход поршня – 140м. СМД-18Н отличается от «14-го» наличием турбонаддува и увеличенной до 95 л./с. мощностью. А-41 и А-41СИ, а также их аналог Д-440-21, все – производства Алтайского Моторного завода. Мощность – 90 л./с. Диаметр цилиндров – 130 мм. Ход поршня – 140 мм. Рабочий объём цилиндров – 7,43 литра.

Ходовая часть и управление трактором ДТ-75 Ходовая часть ДТ-75 служит для преобразования энергии вращения зубчатого ведущего колеса конечной передачи в поступательное движение трактора. Весь корпус также опирается на ходовую часть, которая обеспечивает сцепление с землёй. Основные составляющие ходовой части: балансирующие каретки подвески; гусеницы; направляющие и ведущие колеса; поддерживающие ролики с резиновыми бандажами. На гусеничных звеньях предусмотрены перекрытия беговых дорожек, для движения опорных катков гусеничной цепи без толчков и ударов. Подвеска отличается эластичностью и имеет сбалансированностью, поэтому трактор может передвигаться плавно даже с навесными орудиями. Каждая из 4-х кареток подвески ДТ-75 установлена на цапфах (по 2 каретки с обоих сторон). Каретка представляет собой тележку, составленную из внутреннего и внешнего балансиров, соединённых друг с другом осью качания. Опорные катки попарно закреплены на нижних концах балансиров, а сверху балансиры распирает рессорные пружины цилиндрической формы.

Особенности конструкции ДТ-75 и основные параметры в цифрах Рама трактора – сварная, состоящая из двух продольных сварных лонжеронов замкнутого прямоугольного сечения. Лонжероны соединены между собою поперечными связями-трубами. Механизмы коробки передач и заднего моста скомпонованы в едином корпусе. Задний мост снабжён двумя одноступенчатыми планетарными механизмами поворота с ленточными тормозами. механизм способствует снижению усилий на рычагах поворотов трактора. В ходовую часть входят колёса ведущие и направляющие, поддерживающие ролики с резиновыми бандажами, 4 балансирных каретки подвески и 2 гусеничные цепи.
