Кафедра общей теории связи

Курсовая работа по дисциплине

ОБЩАЯ ТЕОРИЯ СВЯЗИ

Выполнил:

Группа: БСТ0000

Вариант: 5

Проверил:

Москва ******

Содержание

1. Исходные данные 2

2. Структурная схема системы электросвязи 4

3. Назначение отдельных элементов схемы 4

4. Временные диаграммы 5

1. Исходные данные

Исходные данные для расчетов приведены в таблице 1, где:

• - мощность (дисперсия) сообщения;

• β – показатель затухания функции корреляции;

• L – число уровней квантования;

• G₀ – постоянная энергетического спектра шума НКС;

• h₀² – отношение сигнал – шум (ОСШ) по мощности на входе детектора;

• ЧМ – частотная модуляция;

• КП – когерентный приём.

Таблица 1. Исходные данные

№ п.п.	ИС; АЦП; L=8		ПДУ			НКС	ПРУ		Функция корреляции сообщения BA(τ)
	,	α,	Способ передачи	Частота, МГц		G0, Вт∙с	h02	Способ приема
5	3.0	17	ЧМ	1.4	1.45	0.0011	9	КП		, =103

2. Структурная схема системы электросвязи

Рис. 1. Устройство схемы

3. Назначение отдельных элементов схемы

Источник сообщений – это некоторый объект или система, информацию о состояние, которого необходимо передать.

ФНЧ – фильтр нижних частот, ограничивает спектр сигнала верхней частотой .

Дискретизатор – представляет отклик ФНЧ в виде последовательности отсчетов .

Квантователь – преобразует отсчеты в квантовые уровни , где – число уровней квантования.

Кодер – кодирует квантованные уровни двоичным безызбыточным кодом, т.е. формирует последовательность комбинаций ИКМ .

Модулятор – формирует сигнал, амплитуда, частота или фаза которого изменяются в соответствии с сигналом .

Выходное устройство ПДУ – осуществляет фильтрацию и усиление модулированного сигнала для предотвращения внеполосных излучений, и обеспечения требуемого соотношения сигнал/шум на входе приемника.

Линия связи – среда или технические сооружения, по которым сигнал поступает от передатчика к приемнику. В линии связи на сигнал накладывается помеха.

Входное устройство ПРУ – осуществляет фильтрацию принятой смеси – сигнала и помехи.

Детектор – преобразует принятый сигнал в сигнал ИКМ .

Декодер – преобразует кодовые комбинации в импульсы.

Интерполятор и ФНЧ – восстанавливают непрерывный сигнал из импульсов – отсчетов.

Получатель – некоторый объект или система, которому передается информация.

4. Временные диаграммы

Рис. 2. Исходное сообщение

Рис. 3. Сигнал на выходе дискретизатора

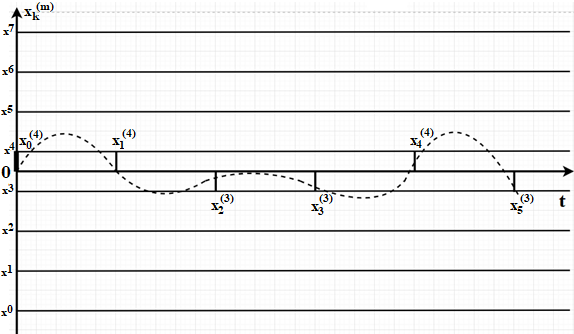

Рис. 4. Сигнал на выходе квантователя

Рис. 5. Сигнал на выходе кодера

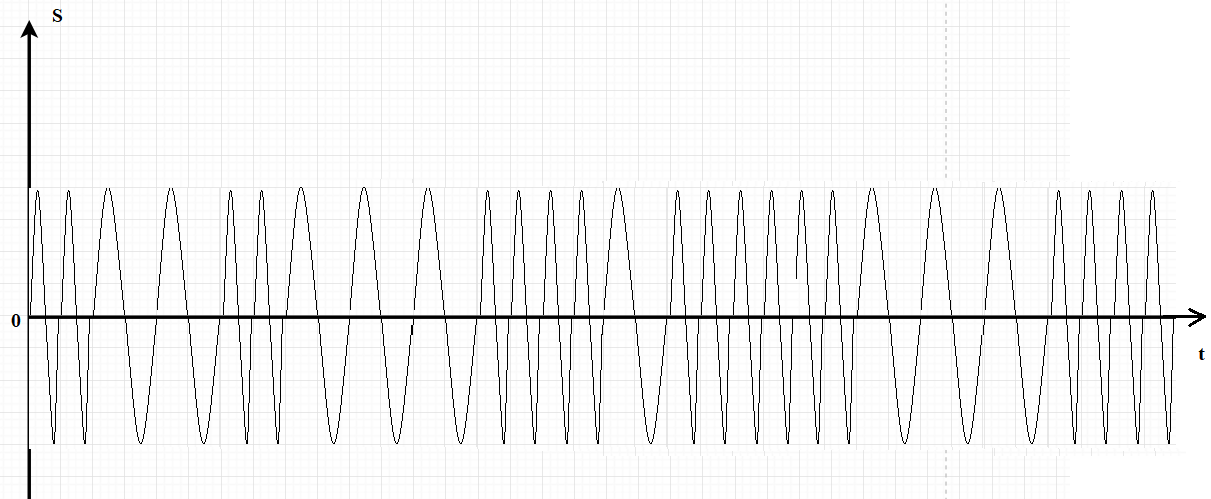

Рис. 6. Сигнал ЧМ на выходе модулятора

В линии связи на сигнал накладывается помеха

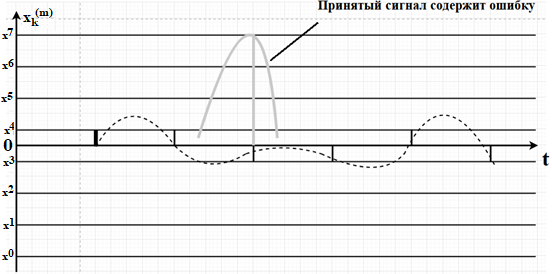

Рис. 7. Выход входного устройства (ПРУ) – вход детектора

Рис. 7. Выход решающего устройства

Рис. 8. Выход декодера

Рис. 9. Спектр сигнала на выходе дискретизатора

5. Выполнение задания

1. По заданной функции корреляции исходного сообщения:

а) Рассчитать интервал корреляции, спектр плотности мощности и начальную энергетическую ширину спектра сообщения.

Получаем при

Подставим численные значения и получим следующие результаты:

Подставляя в выражение для , получаем:

б) построить в масштабе графики функции корреляции и спектра плотности мощности; отметить на них найденные в пункте а) параметры.

Рис. 10. График функции корреляции

Рис. 11. График спектра плотности мощности

2. Считая, что исходное сообщение воздействует на идеальный фильтр нижних частот (ИФНЧ) с единичным коэффициентом передачи и полосой пропускания, равной начальной энергетической ширине спектра сообщения:

а) рассчитать среднюю квадратическую погрешность фильтрации (СКПФ) сообщения, среднюю мощность отклика ИФНЧ, частоту и интервал временной дискретизации отклика ИФНЧ;

Мощность отклика ФНЧ равна:

Средняя квадратическая погрешность фильтрации:

Найдем частоту и интервал временной дискретизации отклика ИФНЧ:
