Федеральное агентство связи
Ордена Трудового Красного Знамени
федеральное государственное бюджетное образовательное учреждение
высшего образования
_______________________________________________
Московский технический университет связи и информатики
Кафедра общей теории связи
КУРСОВАЯ РАБОТА
по дисциплине «Общая Теория Связи»
Вариант № 19
Выполнил
Москва ****
Содержание:
Техническое задание. Исходные данные. 3
Структурная схема системы электросвязи. 4
Назначение отдельных элементов схемы. 5
Временные диаграммы. 6
Выполнение задания. 9
Список используемой литературы. 27
Техническое задание.
Непрерывное сообщение А(t), наблюдаемое на выходе источника сообщений (ИС), представляет собой реализацию стационарного гауссовского случайного процесса с нулевым средним и известной функцией корреляции ВА(t). Данное сообщение передается в цифровом виде в системе электросвязи, изображенной на рис. 1.
Исходные данные.
Исходные данные для расчетов приведены в таблице №1, где РА=А2 – мощность (дисперсия) сообщения, – показатель затухания функции корреляции, L – число уровней квантования, G0 – постоянная энергетического спектра шума НКС, h2 – отношение сигнал-шум (ОСШ) по мощности на входе детектора.
Таблица №1 Исходные данные
ИС; АЦП; L=8 |
ПЦУ |
НКС |
|
|
||||||||
РА, В2 |
α, с-1 |
Способ пере- дачи |
Частота, МГц |
Go,Вт*с |
h02 |
Способ приема
|
Функция корреляции сообщения ВА(t) |
|||||
f0 |
f1 |
|
||||||||||
4.0 |
5 |
АМ |
2.8 |
___ |
0,0007 |
17.5 |
КП |
=103
|
Структурная схема системы электросвязи

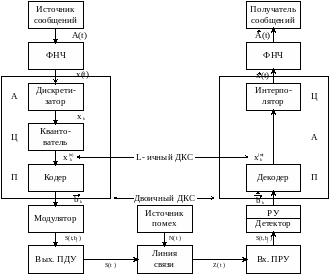

Рис.1. Структурная схема системы электросвязи
Назначение отдельных элементов схемы:
Источник сообщения – это некоторый объект или система, информацию, о состояние которой необходимо передать.
Сообщение – есть физическая форма представления информации. Часто сообщение представляют в виде изменяющегося во времени напряжения или тока, отображающих передаваемую информацию.
ФНЧ – ограничивает спектр сигнала верхней частотой .
Дискретизатор – представляет отклик ФНЧ в виде последовательности отсчетов .
Квантователь – преобразует отсчеты в квантовые уровни ; k=0,1,2…; , где L – число уровней квантования.
Кодер – кодирует квантованные уровни двоичным безызбыточным кодом, т.е. формирует последовательность комбинаций ИКМ .
Модулятор – формирует сигнал, амплитуда, частота или фаза которого изменяются в соответствии с сигналом .
Выходное устройство ПДУ – осуществляет фильтрацию и усиление модулированного сигнала для предотвращения внеполосных излучений и обеспечения требуемого соотношения сигнал/шум на входе приемника.
Линия связи – среда или технические сооружения, по которым сигнал поступает от передатчика к приемнику. В линии связи на сигнал накладывается помеха.
Входное устройство ПРУ – осуществляет фильтрацию принятой смеси – сигнала и помехи.
Детектор – преобразует принятый сигнал в сигнал ИКМ .
Декодер – преобразует кодовые комбинации в импульсы.
Интерполятор и ФНЧ восстанавливают непрерывный сигнал из импульсов – отсчетов.
Получатель – некоторый объект или система, которому передается информация.
