ФЕДЕРАЛЬНОЕ АГЕНТСТВО СВЯЗИ
Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования
Московский технический университет связи и информатики
(МТУСИ)
Кафедра общей теории связи
Курсовая работа по дисциплине:
Общая теория связи
Выполнил студент группы ******
Проверил доцент кафедры ОТС ______Терехов А.Н.
Москва ****
Оглавление
Исходные данные: 3
2. Изобразить структурную схему системы электросвязи и пояснить назначение ее отдельных элементов 4
3. Назначение отдельных элементов схемы: 5
4. Временные диаграммы 6
Выполнение: 9
Список используемой литературы: 31
Исходные данные:
Вариант №18
№ п.п. |
ИС, АЦП, L = 8 |
ПДУ |
НКС |
ПРУ |
Функция корреляции сообщения |
|||
PA, В2 |
α, с−1 |
Способ передачи |
Частота, МГц |
G0, Вт·с |
|
Способ приема |
||
f0 |
||||||||
18 |
3,9 |
22 |
ОФМ |
2,7 |
0,0033 |
5,8 |
CП |
|
РА = − мощность (дисперсия) сообщения
β − показатель затухания функции корреляции
L − число уровней квантования
G0 − постоянная энергетического спектра шума НКС
h2 − отношение сигнал-шум по мощности на входе детектора
ВА(τ) − функция корреляции сообщения
ДОФМ – дискретная относительная фазовая модуляция
СП – метод сравнения полярностей
2. Изобразить структурную схему системы электросвязи и пояснить назначение ее отдельных элементов
Рисунок - 1
3. Назначение отдельных элементов схемы:
Источник сообщения − это некоторый объект или система, информацию о состоянии которой необходимо передать.
ФНЧ − ограничивает спектр сигнала верхней частотой Fв.
Дискретизатор − представляет отклик ФНЧ в виде последовательности отсчетов xk.
Квантователь − преобразует отсчеты в квантовые уровни , где L − число уровней квантования.
Кодер − кодирует квантованные уровни двоичным безызбыточным кодом, т.е. формирует последовательность комбинаций ИКМ .
Декодер − преобразует кодовые комбинации в импульсы.
Модулятор − формирует сигнал, амплитуда, частота или фаза которого изменяются в соответствии с сигналом .
Выходное устройство ПДУ − осуществляет фильтрацию и усиление модулированного сигнала для предотвращения внеполосных излучений, и обеспечения требуемого соотношения сигнал/шум на входе приемника.0
Линия связи − среда или технические сооружения по которым сигнал поступает от передатчика к приемнику. В линии связи на сигнал накладывается помеха.
Входное устройство ПРУ − осуществляет фильтрацию принятой смеси − сигнала и помехи.
Детектор − преобразует принятый сигнал в сигнал ИКМ .
Интерполятор и ФНЧ − восстанавливают непрерывный сигнал из импульсов-отсчетов.
Получатель − некоторый объект или система, которому передается информация.
4. Временные диаграммы
И сходное сообщение:
Рисунок - 2
Сигнал на выходе дискретизатора:
Рисунок - 3

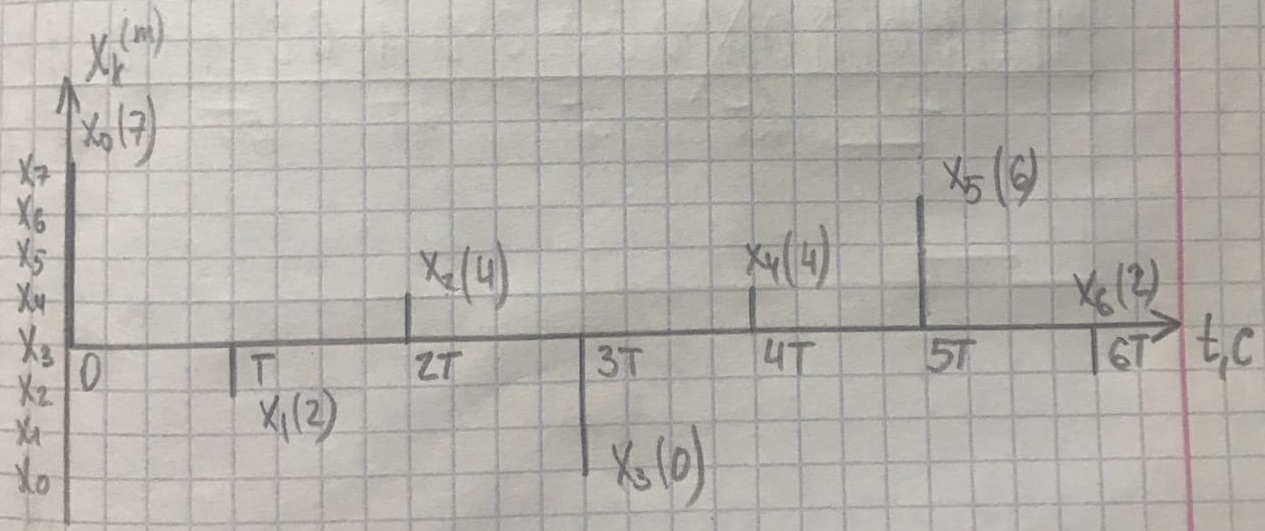

Сигнал на выходе квантователя:
Рисунок - 4
Сигнал на выходе кодера:
Рисунок - 5
Сигнал на выходе блока внесения относительности(БВО):
Рисунок - 6
Сигнал на выходе модулятора:
Рисунок - 7
Выход входного устройства (ПРУ) – вход детектора:
В линии связи на сигнал накладывается помеха.
Рисунок - 8
Выход решающего устройства:
Рисунок – 9
Выход декодера:
Рисунок - 10
Спектр сигнала на выходе дискретизатора:
Рисунок - 11
Выполнение:
2. По заданной функции корреляции исходного сообщения:
а) Рассчитать интервал корреляции, спектр плотности мощности и начальную энергетическую ширину спектра сообщения.
Интервал корреляции: (1)
Энергетический спектр (спектр плотности мощности): (2)
Начальная энергетическая ширина спектра: (3)
Для нахождения возьмём производную от и приравняем её к нулю.
При ,
б) Построить в масштабе графики функции корреляции и спектра плотности мощности; отметить на них найденные в п.а) параметры
График функции корреляции:
Рисунок - 12
График энергетического спектра:
Рисунок - 13
3. Считая, что исходное сообщение воздействует на идеальный фильтр нижних частот (ИФНЧ) с единичным коэффициентом передачи и полосой пропускания, равной начальной энергетической ширине спектра сообщения:
а) Рассчитать среднюю квадратическую погрешность фильтрации (СКПФ) сообщения, среднюю мощность отклика ИФНЧ, частоту и интервал временной дискретизации отклика ИФНЧ.
Средняя квадратическая погрешность фильтрации: (4)
Мощность отклика ФНЧ:
(5)
Частота временной дискретизации отклика ИФНЧ:
(6)
Интервал временной дискретизации отклика ИФНЧ:
(7)
