8.С учетом заданного вида приема (детектирования) сигнала дискретной модуляции:

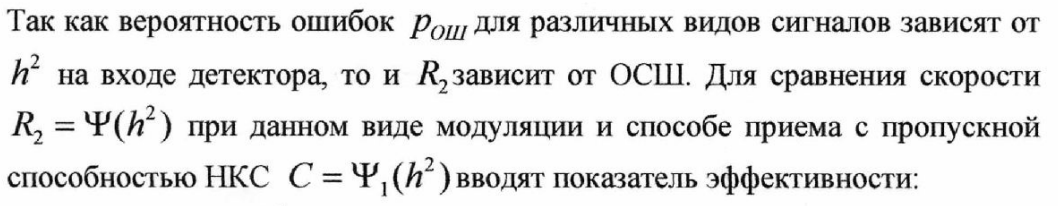

а) рассчитать среднюю вероятность ошибки в двоичном ДКС, скорость передачи информации по двоичному симметричному ДКС, показатель эффективности передачи сигнала дискретной модуляции по НКС
(39)
Скорость передачи информации по двоичному симметричному ДКС, когда
p(0/1) = p(1/0) = pош:
(40)
(41)

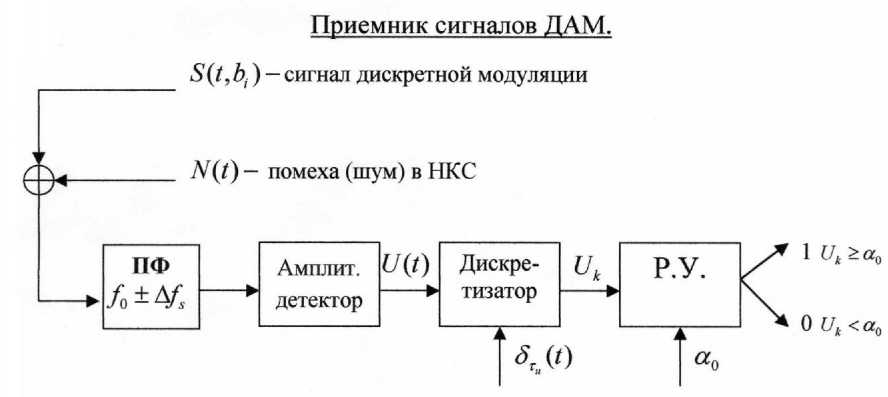

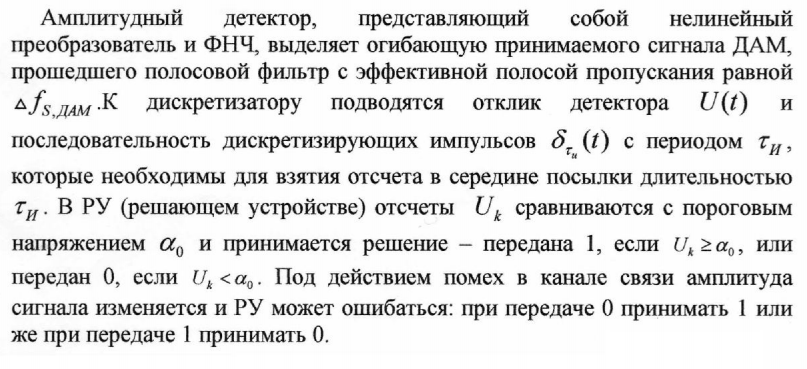

б) изобразить схему приемника сигналов дискретной модуляции и коротко описать принцип его работы, пояснить случаи, когда он выносит ошибочные решения
9.Рассматривая отклик детектора пру как случайный дискретный сигнал на выходе l-ичного дкс:

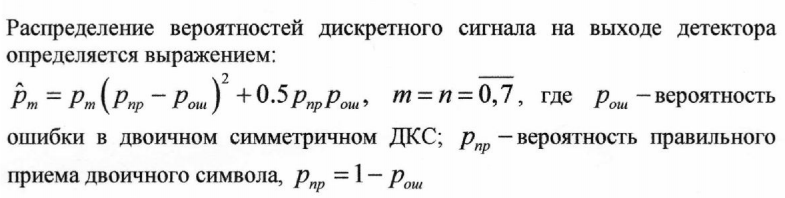

а) рассчитать распределение вероятностей дискретного сигнала на выходе детектора, скорость передачи информации по L-ичному ДКС, относительные потери в скорости передачи информации по L-ичному ДКС
Табл. 8 Таблица распределения вероятностей дискретного сигнала на выходе детектора
-
0
1
2
3
4
5
6
7
0.005
0.024
0.136
0.335
0.335
0.136
0.024
0.005
(42)
где
(43)
(44)
(45)
(46)
б) построить в масштабе график закона распределения вероятностей отклика декодера

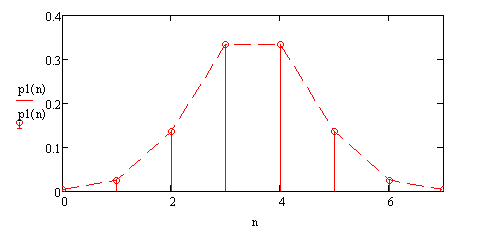

Рис.19 График закона распределения вероятностей отклика детектора
10.Полагая фнч на выходе цап приемника идеальным с полосой пропускания, равной начальной энергетической ширине спектра исходного сообщения:

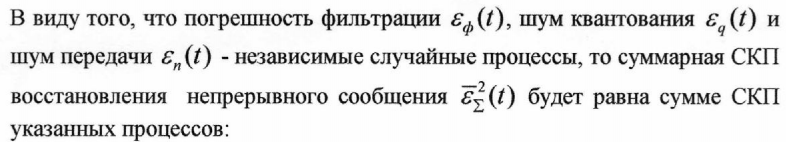

а) рассчитать дисперсию случайных импульсов шума передачи на выходе интерполятора ЦАП, среднюю квадратическую погрешность шума передачи (СКПП), суммарную начальную СКП восстановления непрерывного сообщения (ССКП)
(47)
- постоянная усредненной величины (48)
Средняя квадратичная погрешность шума передачи:
(49)
(50)
(51)

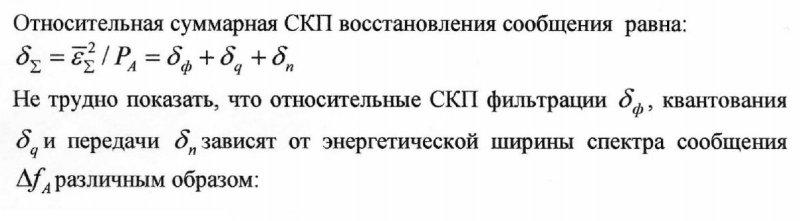

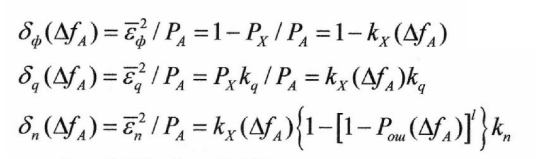

11. Определить оптимальную энергетическую
ширину спектра сообщения, доставляющую
минимум относительной суммарной СКП
его восстановления
где kn = 9.066, kq = 0.083
(52)
(53)
(54)
(55)
(56)
Исходя из формул (25), (29) и (56) получаем:
(57)
(58)

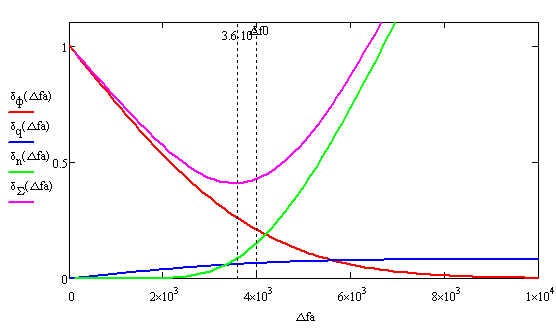

Рис.20 График зависимостей относительных и суммарной СКП от энергетической ширины спектра сообщений.
Суммарная величина относительной СПК имеет минимум при оптимально выбранной энергетической ширине спектра исходного сообщения.
Список использованной литературы.
1. В.Г.Санников - Курсовая работа и методические рекомендации по ее выполнению по дисциплине ОБЩАЯ ТЕОРИЯ СВЯЗИ-М.: 2015
2. А.Г.Зюко, Д.Д.Кловский . ТЭС:Учебник для вузов - М.:Радио и связь, 1998
3. Конспект лекций.
