ФЕДЕРАЛЬНОЕ АГЕНТСТВО СВЯЗИ
Ордена Трудового Красного Знамени
федеральное государственное бюджетное образовательное учреждение
высшего образования
_______________________________________________
МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
СВЯЗИ И ИНФОРМАТИКИ
Кафедра общей теории связи
КУРСОВАЯ РАБОТА
по дисциплине «Общая Теория Связи»
Вариант № 13
Выполнил:
Студент группы:
Проверил:
Москва *****
Оглавление
Исходные данные………………………………………………………….2
Структурная схема системы электросвязи………………………………3 2.1 Назначение отдельных элементов системы электросвязи………….4
Временные диаграммы……………………………………………………5
Расчетная часть……………………………………………………………9
Список использованной литературы……………………………………27
Исходные данные. Вариант № 13.
Исходные
данные для расчетов приведены в таблице,
где
-
мощность (дисперсия) сообщения,
-
показатель затухания функции корреляции,
L -число уровней квантования,
-
постоянная энергетического спектра
шума НКС,
-
отношение сигнал-шум (ОСШ) по мощности
на входе детектора, АМ – амплитудная
модуляция, КП – когерентный прием,
ИС
источник
сигнала, АЦП
аналого-цифровой
преобразователь, ПДУ
передающее
устройство, ПРУ
приемное
устройство.
Табл. 1 Исходные данные
№ в групповом журнале |
ИС, АЦП; L=8
|
ПДУ |
НКС |
ПРУ |
Функция корреляции сообщения BA(τ) |
||||||||
PA, В2 |
α, с-1 |
способ передачи |
частота, МГц |
G0, Вт*с |
h02 |
способ приёма |
|||||||
f0 |
f1 |
||||||||||||
13 |
1.4 |
17 |
АМ |
2.2 |
|
0.0005 |
16.5 |
КП |
|
Структурная схема системы электросвязи
Рис.1 Структурная схема электросвязи
Назначение отдельных элементов схемы.
Источник сообщения объект или система, информацию о состоянии которой необходимо передать.
ФНЧ фильтр нижних частот, он ограничивает спектр сигнала верхней частотой Fв.
Дискретизатор представляет сигнал, полученный с ФНЧ, в виде последовательности отсчетов xk.
Квантователь
преобразует
отсчеты в квантованные уровни xk(n);
k=0,1,2…;
,
где L
число
уровней квантования.
Кодер кодирует квантованные уровни двоичным безызбыточным кодом, т.е. формирует последовательность комбинаций ИКМ bk(n).
Модулятор формирует сигнал амплитуда, частота или фаза которого изменяются в соответствии с сигналом bk(n).
Выходное устройство ПДУ осуществляет фильтрацию и усиление модулированного сигнала для предотвращения внеполосных излучений и обеспечения требуемого соотношения сигнал/шум на входе приемника.
Линия связи среда или технические сооружения, по которым сигнал поступает от передатчика к приемнику. В линии связи накладывается помеха.
Входное устройство ПРУ осуществляет фильтрацию принятой смеси сигнала и помехи.
Детектор
преобразует
принятый сигнал в сигнал ИКМ
Декодер преобразует кодовые сигналы в импульсы
Интерполятор и ФНЧ восстанавливают непрерывный сигнал из импульсов-отсчетов
Получатель объект или система, которому передается информация.
Временные диаграммы.
Рис. 2 Исходное сообщение
Рис. 3 Сигнал на выходе дискретизатора
Рис. 4 Сигнал на выходе квантователя
Табл. 2 Соответствие номера уровня кодовой комбинации
Уровень |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Код |
000 |
001 |
010 |
011 |
100 |
101 |
110 |
111 |
Рис. 5 Сигнал на выходе кодера
Рис. 6 Сигнал на выходе модулятора
В линии связи на сигнал накладывается помеха Рис. 7.
Рис. 7 Сигнал с помехой в линии связи

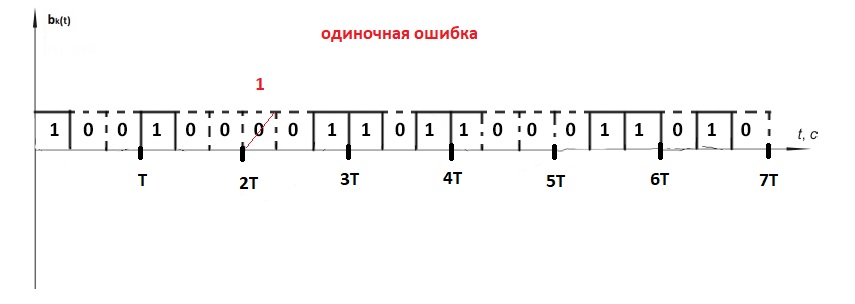

Рис. 8 Выход решающего устройства
Все квантованные уровни сдвигаются на период Т
Рис. 9 Выход декодера
Рис. 10 Спектр на выходе дискретизатора
