Цель работы
Изучить интерфейс программного обеспечения программы «Атлас», предназначенной для конфигурирования DWDM оборудования «Волга»
Выполнение лабораторной работы
Изучить вкладку монитор
На вкладке монитор изображаются все платы оборудования с их статусом. Каждый статус подробно показывает значение системы.
Изучение параметров каждых из интерфейсных плат
Определить критические параметры по которым определяется статус интерфейсных плат, режим маскирования, работа с отчетами, измерение параметров встроенного усилителя.

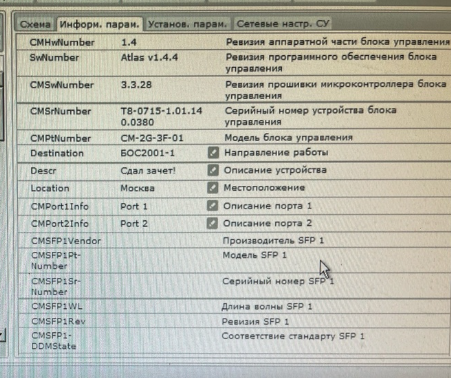

Просмотр информационных параметров блока управления

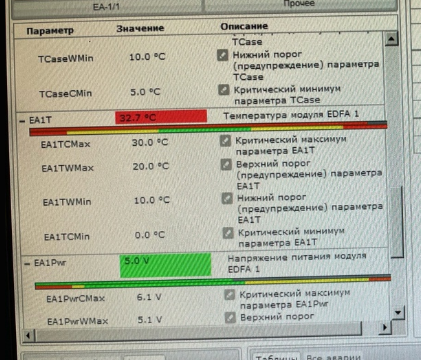

Выставим критические температуры
При выставлении критических температур мы получили ошибку:
Просмотр журнала событий:
Вывод: Мы подробно изучили интерфейс программного обеспечения “Атлас”, которое используется для настройки DWDM-устройств “Волга”. Проверили важные рабочие параметры оборудования и убедились, что при превышении определенного температурного порога система выдает ошибку. Чтобы проверить работу усилителя, мы искусственно создали потерю сигнала из-за изгиба оптического волокна, которую усилитель успешно компенсировал.
