.docxОписание объекта автоматизации для учебной задачи «Разработка автоматизированной системы управления продажами автомобилей в группе компаний Автоальянс»

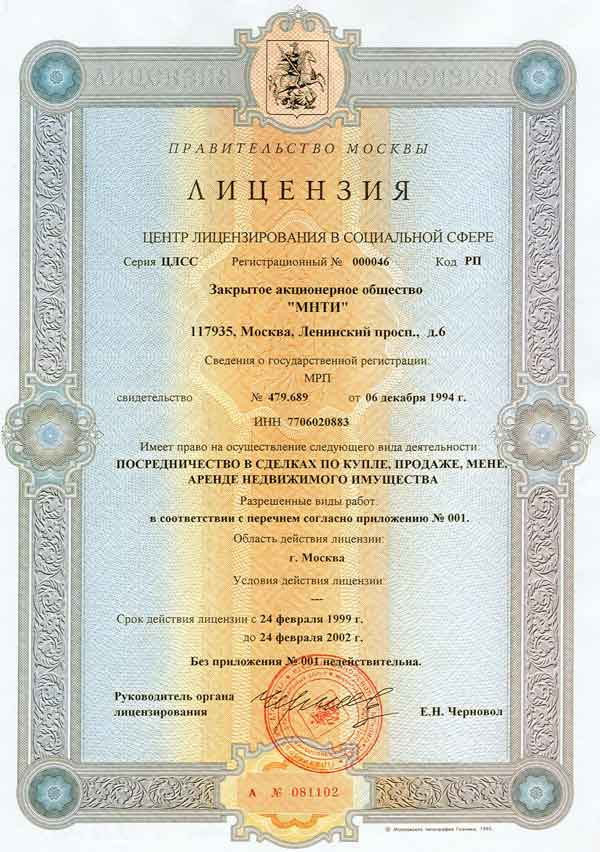

Лицензии выдаются организациям, причем одна организация может получить несколько лицензий. На одной лицензии может быть прописано несколько разрешенных видов деятельности и несколько разрешенных видов работ. При этом заметим, что, как та или иная работа, так и тот или иной вид деятельности могут фигурировать на нескольких лицензиях. Предположим, что на одной лицензии может фигурировать несколько областей действия, и одна область действия может фигурировать только на одной лицензии.

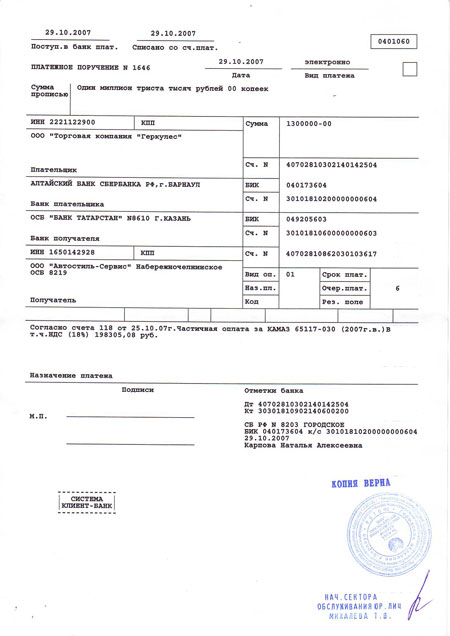

Платежное поручение является документом, связывающим хозяйственную деятельность двух организаций – поставщика (получателя) и заказчика (плательщика). Как правило, в соответствии с заключенным между ними договором, получатель поставляет некоторый товар, а плательщик оплачивает стоимость этого товара. У плательщика и у получателя открыты счета, в банке плательщика и банке получателя соответственно. Все банки имеют свои корреспондентские счета в Центробанке России. Как правило, плательщик направляет платежное поручение своему банку, являющееся основанием для перевода денежных средств со счета плательщика в банке плательщика на счет получателя в банке получателя, а ксерокопию указанного документа – по факсу получателю. Получатель по получении копии платежного поручения инициирует процесс поставки товара. Предположим, автоматизации подлежит предприятие плательщика. Тогда плательщик – один, а получателей – много. Некоторый банк может обслуживать несколько получателей, а конкретный получатель обслуживается, пусть, в одном банке. Таким образом, между банками и получателями связь «Один ко многим». Поскольку плательщик один, связь между ним и его банком «Один к одному». Как у плательщика, так и у получателя может быть большое количество платежных поручений, но в конкретном платежном поручении фигурирует всегда один плательщик и один получатель.
Анализируя акты приема-передачи, приходим к выводу, что некоторая организация поставщик заключает договора на поставку автомобилей с организациями заказчиками. Видимо, в соответствии с условиями договоров, поставка автомобилей осуществляется партиями. Каждая партия передается по акту приема-передачи. При этом сопровождение партии автомобилей осуществляет некоторое доверенное лицо. Предположим, что автоматизация учета актов приема-передачи предполагается в организации-поставщике. Тогда поставщик – один, заказчиков – много.

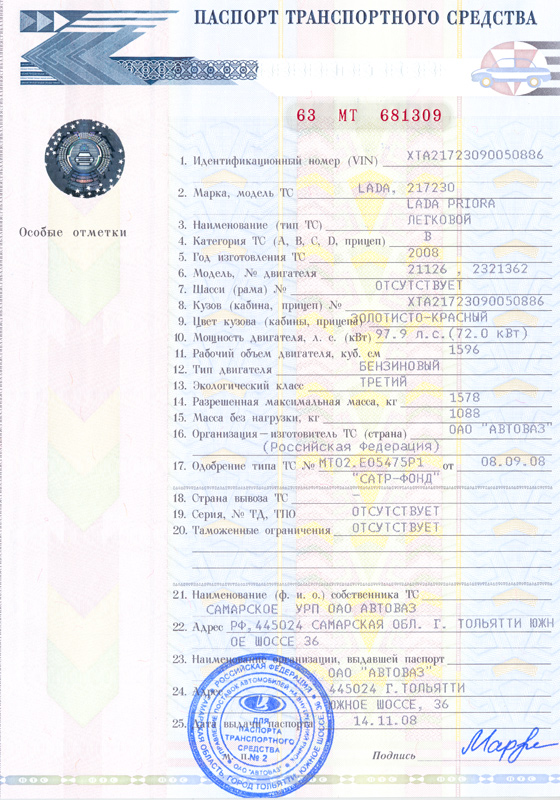

Детальный анализ представленного ПТС показывает, что, помимо собственно ПТС, на данном рисунке отображена информация о следующих объектах: соответствующем транспортном средстве, выдающей паспорта организации и собственнике транспортного средства. Причем собственниками, как видно из ПТС, могут быть как физические, так и юридические лица. У одного лица может находиться в собственности несколько транспортных средств, но некоторое транспортное средство имеет единственного владельца. Между транспортными средствами и их паспортами, бесспорно наличие связи «Один к одному» – паспорт выдается на конкретное транспортное средство, а транспортное средство имеет единственный ПТС. Исключение составляют паспорта, выданные повторно, например, при потере, и поддельные. Повторные выдачи на первом шаге автоматизации рассматривать не целесообразно с целью наибольшего упрощения структуры БД, наискорейшей ее реализации и получения обратной связи от заказчика АС, а поддельные ПТС, являются скорее предметом иного – криминального учета.
Акт № 11 приема-передачи автомобилей
г. Тольятти 05.07.2010
Поставщик: ООО «Авто-Холдинг» Получатель: ООО «Октябрь-Авто» Основание: Договор № 132 от 16.06.2010 Через: Удальцова А.М. Доверенность: № 91 от 16.11.2009 Паспорт: LX-EP № 612845 выдан 16.08.96 РОВД Автозаводского района г. Тольятти
Итого: 5 (пять) автомобилей ВАЗ. Сумма: 1270000.00 (один миллион двести семьдесят тысяч рублей). В том числе НДС 20% – 254000.00.
Продавец ______ А.К. Миронов Покупатель _____ И.А. Беленький
|
