Моделирование построенной сп-модели с помощью программного комплекса gptn

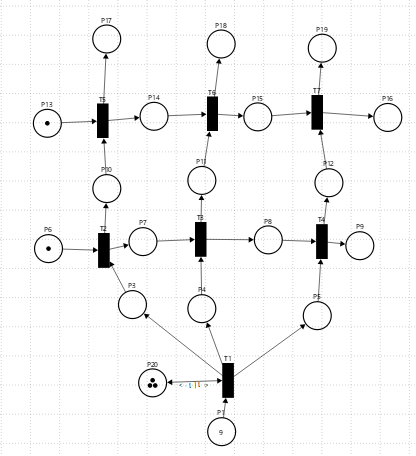

Рисунок 11 – модель СП в программном комплексе

Рисунок 12 – Дерево достижимых разметок

Построение таблицы, демонстрирующие потактовую работу пэ построенной сп-модели

Далее построим таблицы с потактовой работой ПЭ построенной СП модели:

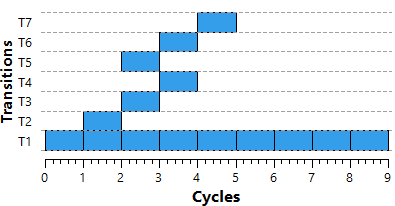

Рисунок 13 – Потактовой работой ПЭ построенной СП-модели

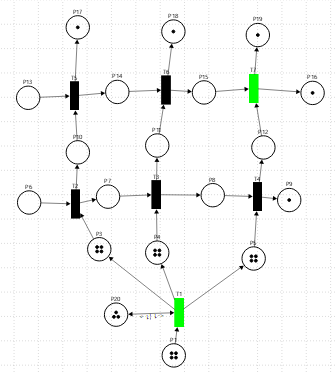

1-Такт синтезированной СП-модели:

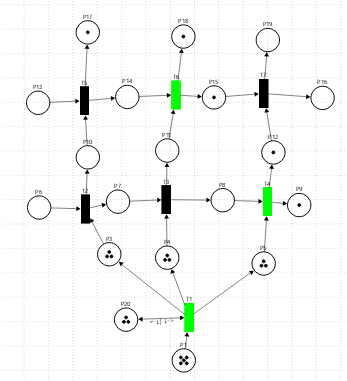

2-Такт синтезированной СП-модели:

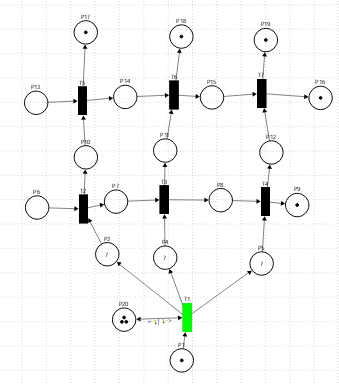

3-Такт синтезированной СП-модели:

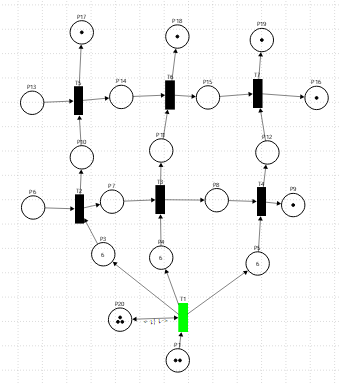

4-Такт синтезированной СП-модели:

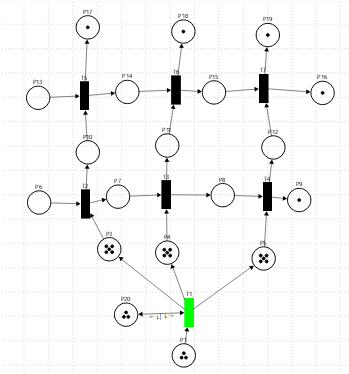

5-Такт синтезированной СП-модели:

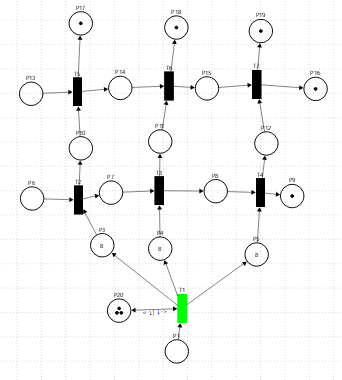

6-Такт синтезированной СП-модели:

7-Такт синтезированной СП-модели:

8-Такт синтезированной СП-модели:

9-Такт синтезированной СП-модели:

Определим числовые характеристики построенной сп модели:

Таблица 8. Сравнительная оценка синтезированных СП-моделей

№	Идентификатор СП модели	Число ПЭ	Число тактов	Коэффициент использования ПЭ (ki)	Средний коэффициент использования ПЭ (kср)
1	N1	9	5	1/5	0,2
2	N2	3	5	3/5	0,6
3	N3	3	5	3/5	0,6
4	N4	5	5	Величина переменная	0,36
5	N5	7	5	Величина переменная	0,26
6	N6	7	5	Величина переменная	0,26
7	N44	7	9	Величина переменная	0,24
8	N7	9	5	1/5	0,2
9	N0	1	9	1	1

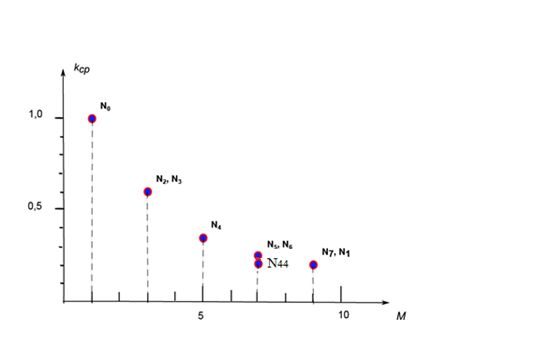

Рисунок 14 - Зависимость среднего коэффициента использования ПЭ синтезированных структур от числа ПЭ

Заключение

В данной лабораторной работе были изучены методы синтеза моделей. Также был выполнен цикл работ по анализу базовой СП-модели N₁ и ее синтез. Была построенная интуитивная СП-модель, и сделан анализ СП-модели моего варианта объединение по нижней горизонтальной линейки и её синтез при помощи перемножения матрицы инцидентности примитивной системы D44 на тензор преобразования. Построение исследовательской СП-модели согласно полученной матрицы. Показана тактовая работа данной системы и дерево достижимых разметок. Определены числовые характеристики исследуемой модели и проведена сравнительная оценка синтезированных СП-моделей. Построен график зависимостей среднего коэффициента использования ПЭ синтезированных структур от числа ПЭ.
