.pdfОблицовка фасадов зданий на протяжении веков осуществлялась натуральным камнем, однако с появлением новых технологий появился конкурент в виде искусственно-
го камня. Искусственный камень внешне практически неотличим от базальта, песчаника,
булыжника, известняка или любого другого природного камня.
Искусственный камень имеет более широкую декоративную палитру, чем нату-
ральный (рис.2.128).
Рис. 2.128. Варианты облицовочной плитки из искусственного камня
В отличие от натурального камня он никогда не имеет радиоактивного фона. Его не надо пилить, обрабатывать и подгонять один к другому. Он полностью готов к упо-
треблению и прекрасно ложится на любую поверхность. Важно отметить, что работа по его укладке менее трудоемкий и затратный процесс, чем работа с натуральным камнем.
Она не намного сложней, чем укладка обычной плитки. Зато долговечность и прочность натурального и искусственного камня вполне сопоставимы, а морозоустойчивость по-
следнего колеблется от 100 до 150 циклов. Немаловажным достоинством искусственного камня является тот факт, что он по массе в три-четыре раза легче имитирующего нату-
рального прототипа. Применяя искусственный камень при реконструкции кирпичных зда-
ний, можно придать им неповторимый колорит и новую архитектурную привлекатель-
ность.
2.12. Реконструкция кровли
Кровля является завершающим конструктивным элементом здания и к ней предъ-
является комплекс требований, к которым относятся: обеспечение требуемой гидроизоля-
ции, долговечности, пожарной стойкости, архитектурной выразительности и эстетической привлекательности.
Выполнение этих требований в немалой степени зависит от применяемого кро-
вельного материала, в качестве которого используются как традиционные кровельные ма-
териалы, такие как, натуральная глиняная и цементно-песчаная черепица, оцинкованная сталь, профнастил, а также современные материалы – металлочерепица, битумные волни-
стые листы (еврошифер), композитная черепица, гибкая черепица с медной фольгой, а
также прозрачные кровли.
151
К металлическим кровлям относятся металлочерепица и профнастил, в основе ко-
торых используется оцинкованный металл толщиной от 0,4 до 0,8 мм.
Металлочерепицу рекомендуется укладывать на кровлю с уклоном более 14 граду-
сов. Места стыков отдельных листов предполагают попадание воды и чем более пологая кровля, тем больше воды может в нее попасть. Недостатком кровель из металлочерепицы является значительный процент отходов, который может достигать на сложных кровлях до 60-70% (рис.2.129).
Рис. 2.129. Кровля из металлочерепицы
Профнастил выпускается обычным в виде оцинкованной стали, так и окрашенный полимерным покрытием. От металлочерепицы профнастил отличается профилем и размера-
ми. Листы профнастила имеют ширину, которая зависит от высоты гофры, от 0,845 до 1,2 м, а
длину – до 12 м.
К металлочерепице и профнастилу прилагается ряд доборных элементов: конько-
вый элемент, карнизные планки, саморезы, различные элементы снегозадержания для раз-
бивания на части скопившейся на крыше лавины снега.
В композитной черепице основу составляет оцинкованный металл, защищенный с обеих сторон специальным составом – алюцинком – смесью алюминия, цинка и кремния в
определенных пропорциях (рис.2.130).
Рис. 2.130. Кровля из композитной черепицы
152
Алюцинк является амозатягивающимся материалом, поскольку при появлении цара-
пины происходит химическая реакция и царапина затягивается.
Сверху композитная черепица имеет акриловое покрытие и базальтовую посыпку,
которая придает черепице различную окраску. Для придания композитной черепице стой-
кости к ультрафиолетовым лучам она сверху покрывается специальным лаком. Компо-
зитная черепица может укладываться на кровлю, имеющую угол от 12 градусов.
К битумным волнистым листам относятся «Ондулин» (Франция) и «Битувел»
(Германия). Битумные волнистые листы могут быть окрашены в разные цвета и крепятся специальными гвоздями с пластмассовыми шляпками, которые предотвращают протека-
ние кровли. При укладке их на крышу под углом от 5 градусов необходимо устройство сплошной обрешетки и нахлест одного листа на другой не менее 30 см. Битумные волни-
стые листы можно укладывать и на полукруглые кровли, но радиус закругления должен быть не менее 5 м.
Весьма перспективным и экологически чистым кровельным материалом является волнистый керамопласт (листы «TETON») с толщиной листа 3 и 5 мм (рис.2.131).
Рис. 2.131. Варианты волнистых листов из керамопласта
Листы керамопласта окрашены по всей толщине светопрочными пигментами. Ши-
рокая цветовая гамма волнистых листов керамопласта позволяет создавать яркие цвето-
вые композиции кровельных покрытий, которые не боятся южного солнца, сильных моро-
зов и агрессивных сред. Обеспечивают прекрасную защиту от внешних шумов (дождя,
града и т.п.).
Новым кровельным материалом является гибкая черепица «ЕВРАЗИЯ» с медной фольгой (рис.2.132), которая объединяет в себе достоинства гидроизоляции (битумно-
полимерная смесь) и красоты (натуральная медь), что позволяет получить на крыше особенно изысканный старинный вид.
153
Черепица ЕВРАЗИЯ очень проста в монтаже, при ее укладке даже на кровлях сложной формы практически не бывает отходов. Гибкая черепица «ЕВРАЗИЯ идеально подходит для устройства кровель сложной архитектурной формы (башен, куполов, валь-
мовых кровель).
Рис. 2.132. Устройство кровли из гибкой черепицы ЕВРАЗИЯ с медной фольгой
Черепица устойчива к ветровым нагрузкам, к граду и ливням, к любым загрязнени-
ям окружающей среды, к резким температурным перепадам, устойчива к ультрафиолето-
вому излучению, не подвержена коррозии.
Самой удобной в работе и в эксплуатации является гибкая битумная черепица или
«шинглас», как называют ее на американский манер. Основу битумной черепицы состав-
ляет стеклохолст, пропитанный высококачественным битумом, что исключает коррозию и гниение этого кровельного материала. Нижняя поверхность битумной черепицы на 60%
представляет собой самоклеющийся слой из резинобитума, благодаря чему обеспечивает-
ся 100%-я герметичность кровли Сверху она покрыта базальтовой посыпкой различного цвета, которая придает ма-
териалам разнообразные цветовые оттенки и предохраняющей ее от воздействия ультра-
фиолета. Выпускается в виде отдельных рулонов и фигурно вырезанных гонтов стандарт-
ной длины 1 м (рис.2.133).
Основное преимущество битумной черепицы: очень удобна в укладке, практиче-
ски не имеет отходов – максимум 5 %, обеспечивает стопроцентную гидроизоляцию кров-
ли, а благодаря базальтовой посыпке, гасящей шум дождя и града и хорошую звукоизоля-
цию. Кроме того, шероховатая фактура мягкой битумной поверхности препятствует лави-
нообразному сходу снега с крыши, поэтому не нужно устраивать дополнительные меры по снегозадержанию.
154
а) |
б) |
Рис.2.133. Варианты гибкой битумной черепицы «шинглас»
а) - соты; б) - симфония
Крепится битумная черепица специальными гвоздями с широкими шляпками.
Кроме того, с тыльной стороны она имеет клеящий слой для дополнительного крепления к обрешетке, которая должна быть сплошной – либо из досок, либо из влагостойкой фане-
ры. Кладется мягкая битумная черепица на крыши под любым, даже отрицательным уг-
лом, так как, спекаясь на солнце, она создает стопроцентную герметичность. Из такой че-
репицы можно покрывать даже шарообразные формы (рис.2.134).
Рис.2.134. Устройство кровли из гибкой битумной черепицы «шинглас»
В настоящее время все более широкое применение при реконструкции зданий находят экологически чистые и самые долговечные из кровельных материалов, изготов-
ленные из натуральных природных материалов – цементно-песчаная черепица и керами-
ческая черепица (2.135). Различия между видами черепичной плитки заключены, фактиче-
ски, лишь в составе природных компонентов и конечном способе обработки природного материала. Если цементно-песчаная черепица высушивается в современных сушильных камерах при температуре 60 0С, то керамическая черепица обжигается в специальных пе-
чах при температуре 1000 0С.
Сегодня около 90% крыш в Центральной и Западной Европе покрыты натуральной черепицей – керамической и цементно-песчаной.
155
Керамическая черепица (рис.2.135, а) является эталоном качества и надежности, не зря ее называют королевой кровельных материалов.
Благодаря особому способу укладки керамической черепицы образуется зазор между кровельной и стропильной частями конструкции, что позволяет черепичной кровле
«дышать». Дополнительные элементы помогают обустроить крышу самой сложной фор-
мы.

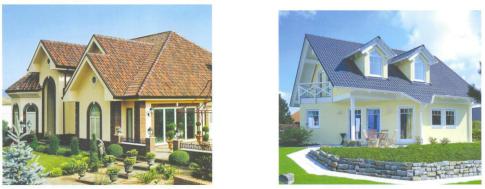

Рис. 2.135. Устройство кровли из натуральной керамической (слева) и цементнопесчаной черепицы
Натуральная черепица отличается исключительной надежностью, долговечностью,
высокими характеристиками прочности, у нее очень низкий уровень эксплуатационных расходов. Кроме того, черепица устойчива к действию коррозии и может служить более
100 лет. Натуральная черепица обладает большим весом, но это является ее преимуще-
ством перед «легкими» кровлями, так как, благодаря своему весу, она легко выдерживает сильные ураганные ветры, гасит резкий стук дождя и града, сглаживает перепады темпе-
ратур. Кровля из натуральной черепицы не нуждается в дополнительном уходе и ремонте на протяжении всего срока службы. Ее не надо красить, устранять очаги ржавчины и ме-
нять покрытие целых скатов, как это делается в металлических кровлях.
Цементно-песчаная черепица (рис.2.135, б) не уступает керамической черепице по прочности и, что особенно важно для России, морозостойкости, а, следовательно, и по долговечности. Главное, что как цементно-песчаная, так и керамическая черепица надеж-
но защищают дома от атмосферных осадков. Укладывать ее рекомендуется на кровли под углом от 15 градусов. В связи с тем, что кровля из цементно-песчаной черепицы имеет значительный вес, поэтому она требует определенного запаса прочности обрешетки, стро-
пил и фундамента.
Внастоящее время в мансардных крышах находят применение прозрачные кровли,
вкоторых используется обычное утолщенное стекло, рефлекторное (солнцезащитное от-
ражающее стекло), окрашенное в массе (абсорбирующее солнечную энергию), армиро-
156
ванное (безопасное и пожаростойкое), ламинированное (триплекс препятствует насиль-
ственному проникновению незваных гостей в помещение), закаленное (стекло с повы-
шенной прочностью к ударам и перепадам температуры), а также поликарбонатные пане-
ли разных видов: волнистые, плоские и с разным сечением, цветные, прозрачные или ма-
товые (рис.2.136).
Светопрозрачные кровли позволяют:
- улучшить архитектурно-художественный облик здания в целом и придать ему ин-
дивидуальность и узнаваемость;
-получить дополнительные объемы эксплуатируемых помещений с оригинальным световым решением;
-проектировать и строить «пентхаусы» - двухуровневые квартиры с оригинальной планировкой.
Рис. 2.136. Устройство светопрозрачной кровли
В основу технологии устройства светопрозрачных крыш заложен каркас из метал-
локонструкций, выполняющий функции стропильной системы, в который монтируются алюминиевые или ПВХ конструкции под стеклопакеты. Стеклопакет должен обеспечи-
вать требуемую величину термического сопротивления. Кроме того, в светопрозрачных кровлях необходимо выбирать такое стекло, которое бы пропускало меньшее количество солнечной энергии.
В светопрозрачных кровлях нижнее стекло пакета должно упрочняться бронирую-
щей пленкой, которая в случае удара не даст стеклу рассыпаться на куски.
2.13.Устройство кабельного подогрева кровли
Вусловиях снежных российских зим, когда морозы чередуются с оттепелями, про-
блема образования наледей и свисающихся сосулек с крыши является весьма актуальной.
Ручная очистка крыш и их свесов от снега, наледей и сосулек не только трудоемка и опас-
на, но и нередко приводит к повреждениям кровельного материала. Кроме того, падающие с крыш сосульки опасны для прохожих.
157
Наиболее эффективным средством борьбы с наледями и сосульками является
установка систем кабельного обогрева, которая предотвращает процесс замораживания и
освобождает крыши от снежного покрова без дополнительного вмешательства.
Пример установки и закрепления нагревательного кабеля в водосточном желобе и в
водосливной воронке показан на рис.2 137.
а) |
б) |
Рис.2.137. Установка нагревательного кабеля в водосточной системе:
а) – в водосточном желобе: 1 – водосточный желоб; 2 – разъем; 3 – нагревательный кабель; 4 – крепление водосточного желоба; 5 – отверстие для водосточной трубы; б) – в водосливной воронке: 1 – кабель нагревательный; 2 – силовой кабель; 3 – кабель усилинного обогрева водосточной воронки; 4 – трос; 5 – несущая арматура для кабельной сети; 6
– крепление кабелей; 7 – распределительная коробка; 8 – кабельная муфта
Система кабельного обогрева эффективно очищает крышу от снега и поддерживает
систему водоотвода в рабочем состоянии независимо от погодных условий.
Основой системы кабельного обогрева служит нагревательный кабель, который
укладывается в местах скопления воды и в наиболее вероятных местах образования льда и
сосулек (желоба водосточных систем, ендовы и впадины крыш, карнизные свесы и т.д.).
Этим обеспечивается свободный водосток по всей площади крыши при любых погодных
условиях.
Различают два основных вида нагревательных кабелей: резистивные и саморегули-
рующиеся. В зависимости от места укладки кабели могут быть простыми и бронирован-
ными.
В качестве тепловыделяющего элемента резистивные кабели имеют металличе-
скую токопроводящую жилу, которая при прохождении электрического тока нагревается.
Саморегулирующиеся кабели имеют две токопроводящие жилы Особенностью это-
го вида кабеля является свойство изменять входную мощность в зависимости от темпера-
туры окружающей среды, т.е. каждый участок кабеля приспосабливается к окружающим
условиям, что повышает экономичность его применения.
158
На простых крышах устанавливаются обычно резистивные нагревательные кабели,
а при сложных конфигурациях крыши с мансардными помещениями целесообразна более дорогая саморегулирующая система.
Перед эксплуатацией систему кабельного обогрева настраивают на обогрев при определенных диапазонах температур (например, от минус 8 до плюс 3 0С) наружного воздуха.
2.13.Устройство каминов при реконструкции зданий
Впоследнее время при реконструкции, особенно при устройстве мансард, для обо-
грева гостиной и придания ей эстетической привлекательности, стали широко применять-
ся камины, работающие на твердом топливе (в основном на дровах или торфяных брике-
тах) или на газе.
К сожалению, далеко не каждая квартира приспособлена к тому, чтобы иметь свой собственный очаг. Самым важным элементом камина является дымоход, который должен проходить от квартиры до крыши. Все остальные варианты, в том числе с направлением дыма в вентиляционную систему дома категорически запрещены, так как представляют опасность для здоровья жильцов. В силу вышеизложенного камин можно создать на по-
следнем этаже практически любого дома (включая типовые «панельки») или в зданиях дореволюционной постройки, где уже есть дымоход.
Перед установкой камина его нужно согласовать, как это предусмотрено при со-
гласовании перепланировки. И в первую очередь следует согласовать его устройство с пожарными службами, так как они накладывают наибольшее количество ограничений.
Немаловажное значение имеет выбор типа камина, так как на сегодняшний день камины можно классифицировать по стилям и направлениям. При этом каждому из них присущи определенные черты, которые складывались веками или возникли не так давно.
Так, камины классического направления отличает П-образный портал и, как прави-
ло, открытая топка. Отделка камина должна соответствовать конкретному интерьеру.
Портал может быть облицован мрамором или природным камнем, выполнен из массива дерева или литого чугуна. В качестве украшения портала классического камина нередко использовались скульптурные элементы и барельефы.
Из противопожарных требований пол перед порталом камина выполняют на шири-
ну 50 см, а в каждую сторону от портала – на 30 см из несгораемых материалов. Под, ка-
минную полку и стенки топливника должны быть выполнены из огнеупорного кирпича.
Пример камина для комнаты площадью 15 м2 со схемами кладки каждого ряда приведен на рис.2.138.
159
Рис.2.138. Устройство камина
а – фасад и разрез; б – кладка камтна; 1 – корпус камина; 2 – карниз; 3 – топочное отверстие; 4 – порог камина; 5 – портал; 6 – под; 7 – топливник; 8 – задняя стенка; 9 – дымосборник; 10 – полка; 11 – дымоход; 12 – труба; 13 – задвижка; 14 - чистка
Для облицовки современных каминов целесообразно использовать плитку «Терра-
кот», характеризующуюся высокой термостойкостью, разнообразием цветовой гаммы и
внешнего вида. Она не требует особого ухода и сохраняет свои характеристики на протя-
жении десятков лет (рис.2.139).
Рис.2.139. Варианты оформления каминов искусственной плиткой « Терракот»
Традиционно дровяные камины подразделяются на закрытые, полуоткрытые и сво-
бодно стоящими. У первого типа камина топочное пространство и дымоход располагают-
ся в массиве стены, поэтому их устраивать можно только в строящемся доме, одновре-
менно с кладкой стен.
В жилом многоэтажном доме можно соорудить полуоткрытый камин, у которого
дымоход может быть устроен внутри стены или пристроен к ней.
160
