ВИДЫ МУЛЬТИПЛЕКСИРОВАНИЯ
Мультиплексирование |
Тип коммутации |
Частотное |
Коммутация каналов |
мультиплексирование |
|
(Frequency Division |
|
Multiplexing, FDM) |
|
Волновое |
Коммутация каналов |
мультиплексирование (Wave |
|
Division Multiplexing, WDM); |
|
Временное |
Коммутация каналов/коммутация |
мультиплексирование (Time |
пакетов |
Division Multiplexing, TDM). |
|
Применение того или иного метода мультиплексирования влечет за собой применение метода коммутации, базирующегося на том же принципе.

ЧАСТОТНОЕ МУЛЬТИПЛЕКСИРОВАНИЕ
(FREQUENCY DIVISION MULTIPLEXING, FDM)
•Техника частотного мультиплексирования (FDM) была разработана для телефонных сетей, но нашла применение также в области беспроводных сетей.
•Основная идея метода — в выделении каждому соединению собственного диапазона (полосы) частот в общей полосе пропускания линии связи. На основе этого диапазона создается канал.
•Мультиплексирование выполняется с помощью смесителя частот, а демультиплексирование — с помощью узкополосного фильтра, ширина которого равна ширине диапазона канала.
22

ПРИМЕР ЧАСТОТНОГО МУЛЬТИПЛЕКСИРОВАНИЯ (ТЕЛЕФОННАЯ СЕТЬ)
•На входы мультиплексора поступают исходные сигналы от абонентов телефонной сети.
•Мультиплексор переносит сигнал каждого канала в выделенную каналу полосу частот за счет модуляции новой несущей частоты, принадлежащей этой полосе.
•Чтобы низкочастотные составляющие сигналов разных каналов не смешивались между собой, полосы делают шириной в 4 кГц, а не в 3,1 кГц (ширина полосы пропускания канала тональной частоты), оставляя между ними страховочный промежуток в 900 Гц (рис. 7.11).
•В линии связи между двумя FDM-устройствами одновременно передаются сигналы всех 12 абонентских каналов, но каждый из них занимает свою полосу частот. Такой канал называют уплотненным.
23

ЧАСТОТНОЕ МУЛЬТИПЛЕКСИРОВАНИЕ
(FREQUENCY DIVISION MULTIPLEXING, FDM)
Абоненты
F (частота)
108 кГц
12
900 Гц
|
|
11 |
|
|
|
1 |
|
|
1 |
Коммутатор |
|
|
|
10 |
|
||
|
|
2 |
A |
Абоненты |
|
2 |
|
|
|
||
|
|
|
|
||
Мультиплексор |
Демультиплексор |
|
|
|
|
|
|
B |
|
||
|
|
|
|
|
|
|
|
9 |
12 |
|
|
|
|
Уплотненный |
C |
|
канал
12 |
1 |
|
Абонентские каналы
24

ВОЛНОВОЕ МУЛЬТИПЛЕКСИРОВАНИЕ (WAVE DIVISION MULTIPLEXING, WDM)
•Технология волнового мультиплексирования WDM (а также ее разновидности, CWDM и DWDM) использует тот же принцип частотного разделения каналов, что и FDM, но только в другой области электромагнитного спектра.
•Для организации WDM-каналов в волоконно-оптическом кабеле задействуют волны инфракрасного диапазона длиной от 850 до 1565 нм. В магистральном канале мультиплексируется до нескольких десятков спектральных каналов.
•Главное отличие сетей WDM от сетей FDM заключается в предельных скоростях передачи информации. Если сети FDM обычно обеспечивают на магистральных каналах одновременную передачу до 600 разговоров, что соответствует суммарной скорости в 36 Мбит/с, то сети DWDM обладают пропускной способностью до сотен гигабитов и даже нескольких терабитов в секунду..
25

ВРЕМЕННОЕ МУЛЬТИПЛЕКСИРОВАНИЕ (TIME DIVISION
MULTIPLEXING, TDM)
•FDM-мультиплексирование разрабатывалось в расчете на передачу голосовых аналоговых сигналов.
•Переход к цифровой форме представления голоса стимулировал разработку новой техники мультиплексирования, ориентированной на дискретный характер передаваемых данных.
•Принцип временного мультиплексирования заключается в выделении канала каждому соединению на определенный период времени.
•Различают два типа временного мультиплексирования —
асинхронный и синхронный.
26

СИНХРОННЫЙ РЕЖИМ TDM
•В синхронном режиме каждый информационный поток периодически получал канал в свое распоряжение на фиксированный и одинаковый для всех потоков промежуток времени, называемый тайм-слотом.
•Период времени, в течение которого все пользовательские потоки получат по одному тайм-слоту доступа к каналу, называется циклом
•Данные, принятые от всех пользовательских потоков за один цикл, образуют кадр.
27

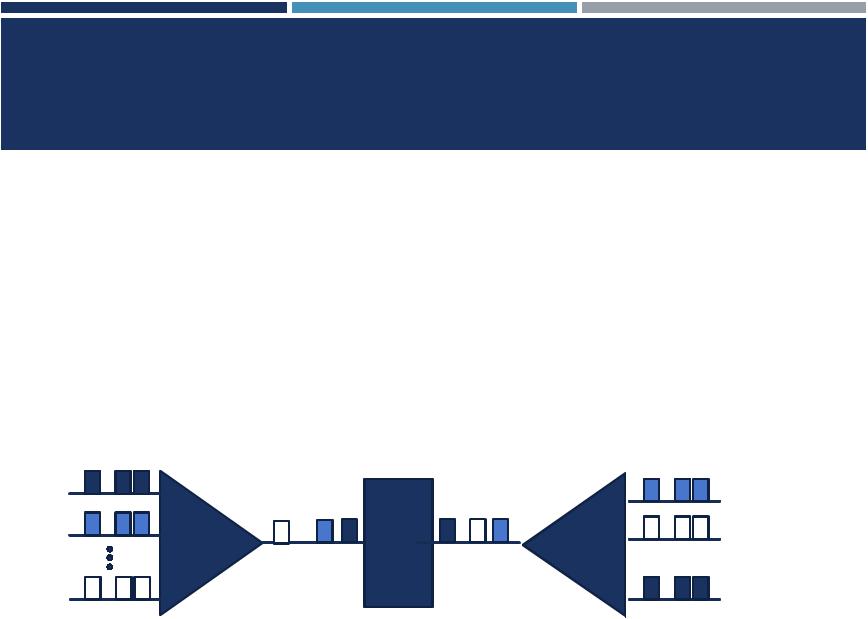

ВРЕМЕННОЕ МУЛЬТИПЛЕКСИРОВАНИЕ (TIME DIVISION MULTIPLEXING, TDM)
•Абоненты подключены к портам мультиплексоров, номера портов подключения являются их идентификаторами, на основании которых в сети выполняется коммутация абонентов.
•Байты, принятые от всех 24 абонентов в течение одного цикла, упаковываются в кадр в порядке, соответствующем порядку абонентских портов.
•Кадр снабжен коротким заголовком, позволяющим распознавать начало кадра, так, чтобы понимать, какой байт кадра какому тайм-слоту и соответственно какому абоненту принадлежит
1 |
1 |
2 |
2 |
24 |
24 |
28
Мультиплексор Коммутатор Демультиплексор

ВРЕМЕННОЕ МУЛЬТИПЛЕКСИРОВАНИЕ (TIME DIVISION MULTIPLEXING, TDM)
•Коммутатор принимает кадр по скоростному каналу от мультиплексора Ml и записывает каждый байт из него в отдельную ячейку своей буферной памяти, точно в том порядке, в котором байты были упакованы в кадр.
•Для выполнения коммутации байты извлекаются из буферной памяти не в порядке поступления, а в том порядке, который соответствует поддерживаемым в сети соединениям абонентов.
•Переставляя нужным образом байты в кадре, коммутатор обеспечивает требуемое соединение абонентов в сети.
•Демультиплексор разбирает кадр на байты и распределяет их по своим нескольким выходным каналам, при этом он также считает, что порядковый номер байта в кадре соответствует номеру выходного канала.
1 |
1 |
|
2 |
2 |
|
24 |
24 |
29 |
|
|
Мультиплексор Коммутатор Демультиплексор

ФОРМУЛАЭРЛАНГА
Y – интенсивность поступающей нагрузки
i – число каналов, i=0,1…,V
