7.2.1 Настройка dmvpn.
1. Настройка dnvpn Spoke с ospf.
Цели задачи:
- Организовать DMVPN связь R1 с HUB R0;
- Использовать OSPF;
- Router-ID соответствует адресу VTI-туннеля;
- R1 не должен участвовать в выборе DR/BDR, так как его роль SPOKE,
- Настроить Policy-based IPsec VPN от gi 1/0/2.721 R1 до gi1/0/2.B.721 R0 и следующими параметрами:
IKE:
- группа Диффи-Хэллмана: 2;
- алгоритм шифрования: AES128;
- алгоритм аутентификации: MD5.
- PSK: 123FFF
IPsec:
- алгоритм шифрования: AES128;
- алгоритм аутентификации: MD5.
Шаг 1. На R1 из привилегированного режима командой config проходим в режим глобальной конфигурации.
R1# config
R1(config)#
Шаг 2. Настроить интерфейс с IP-адресом, согласно таблице адресации, и определим к зоне безопасности.
R1(config)# interface gi 1/0/2
R1(config-subif)# ip address 192.168.75.N/24
R1(config-subif)# ip security zone LAN
R1(config-subif)# exit
Шаг 3. Создадим Loopback 6 с адресом, согласно таблице адресации.
R1(config)# interface loopback 6
R1(config-loopback)# ip address 192.168.66.1/24
R1(config-loopback)# exit
Шаг 4. Предварительно настроим протокол OSPF с анонсированием подсети Loopback 6:
R1(config)# router ospf log-adjacency-changes
R1(config)# router ospf 250
R1(config-ospf)# router-id 203.N.113.1
R1(config-ospf)# area 1.0.0.0
R1(config-ospf-area)# network 192.168.66.0/24
R1(config-ospf-area)# enable
R1(config-ospf-area)# exit
R1(config-ospf)# enable
R1(config-ospf)# exit
Шаг 5. Настроим GRE-туннель, определим принадлежность к зоне безопасности, настроим OSPF на GRE-туннеле, настроим NHRP и включим туннель и NHRP командой enable. Чтобы hub стал DR, необходимо выставить минимальный приоритет на spoke:
R1(config)# tunnel gre 7
R1(config-gre)# ttl 16
R1(config-gre)# mtu 1416
R1(config-gre)# multipoint
R1(config-gre)# ip firewall disable
R1(config-gre)# local address 192.168.75.N
R1(config-gre)# ip address 192.18.0.N/24
R1(config-gre)# ip ospf instance 250
R1(config-gre)# ip ospf area 1.0.0.0
R1(config-gre)# ip ospf priority 0
R1(config-gre)# ip ospf
R1(config-gre)# ip nhrp holding-time 300
R1(config-gre)# ip nhrp map 192.18.0.254 192.168.75.253
R1(config-gre)# ip nhrp nhs 192.18.0.254/24
R1(config-gre)# ip nhrp multicast nhs
R1(config-gre)# ip nhrp enable
R1(config-gre)# enable
R1(config-gre)# exit
Шаг 6. Создадим статические маршруты для подсетей интерфейсов каждого SPOKE 192.168.75.0/24 через наш шлюз по умолчанию в сторону Интернета.
Примечание. В нашем случае такая команда не нужна, так как сеть HUB известна и напрямую подключена к SPOKE.
R1(config)# ip route 192.168.75.0/24 192.168.75.253
Шаг 7. Произведём настройку IPsec для HUB и любых SPOKE:
R1(config)# security ike proposal IKE_PROP
R1(config-ike-proposal)# authentication algorithm md5
R1(config-ike-proposal)# encryption algorithm aes128
R1(config-ike-proposal)# dh-group 2
R1(config-ike-proposal)# exit
R1(config)# security ike policy IKE_POL
R1(config-ike-policy)# pre-shared-key hex 123FFF
R1(config-ike-policy)# proposal IKE_PROP
R1(config-ike-policy)# exit
R1(config)# security ike gateway IKE_SPOKE
R1(config-ike-gw)# ike-policy IKE_POL
R1(config-ike-gw)# local address 192.168.75.N
R1(config-ike-gw)# local network 192.168.75.0/24 protocol gre
R1(config-ike-gw)# remote address any
R1(config-ike-gw)# remote network any
R1(config-ike-gw)# mode policy-based
R1(config-ike-gw)# exit
R1(config)# security ike gateway IKE_HUB
R1(config-ike-gw)# ike-policy IKE_POL
R1(config-ike-gw)# local address 192.168.75.N
R1(config-ike-gw)# local network 192.168.75.0/24 protocol gre
R1(config-ike-gw)# remote address 192.168.75.253
R1(config-ike-gw)# remote network 192.168.75.253/32 protocol gre
R1(config-ike-gw)# mode policy-based
R1(config-ike-gw)# exit
R1(config)# security ipsec proposal IPSEC_PROP
R1(config-ipsec-proposal)# authentication algorithm md5
R1(config-ipsec-proposal)# encryption algorithm aes128
R1(config-ipsec-proposal)# exit
R1(config)# security ipsec policy IPSEC_POL
R1(config-ipsec-policy)# proposal IPSEC_PROP
R1(config-ipsec-policy)# exit
R1(config)# security ipsec vpn IPSEC_SPOKE
R1(config-ipsec-vpn)# mode ike
R1(config-ipsec-vpn)# ike establish-tunnel route
R1(config-ipsec-vpn)# ike gateway IKE_SPOKE
R1(config-ipsec-vpn)# ike ipsec-policy IPSEC_POL
R1(config-ipsec-vpn)# enable
R1(config-ipsec-vpn)# exit
R1(config)# security ipsec vpn IPSEC_HUB
R1(config-ipsec-vpn)# mode ike
R1(config-ipsec-vpn)# ike establish-tunnel route
R1(config-ipsec-vpn)# ike gateway IKE_HUB
R1(config-ipsec-vpn)# ike ipsec-policy IPSEC_POL
R1(config-ipsec-vpn)# enable
R1(config-ipsec-vpn)# exit
Шаг 8. Привяжем IPsec к GRE-туннелю, для возможности установления шифрованного соединения с сервером и с другими клиентами сети:
R1(config)# tunnel gre 7
R1(config-gre)# ip nhrp ipsec IPSEC_HUB static
R1(config-gre)# ip nhrp ipsec IPSEC_SPOKE dynamic
R1(config-gre)# exit
Шаг 9. Применим и подтвердим настроенную конфигурацию.
R1# commit
R1# confirm
Шаг 10. Проверим конфигурацию командами show (см. рис. 8 - 13).

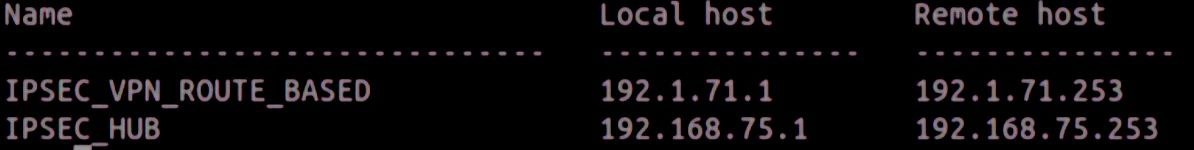

Рис. 8. Команда show security ipsec vpn status
Рис. 9. Команда show security ipsec vpn configuration
Рис. 10. Команда show security ike proposal
Рис. 11. Команда show security ike policy

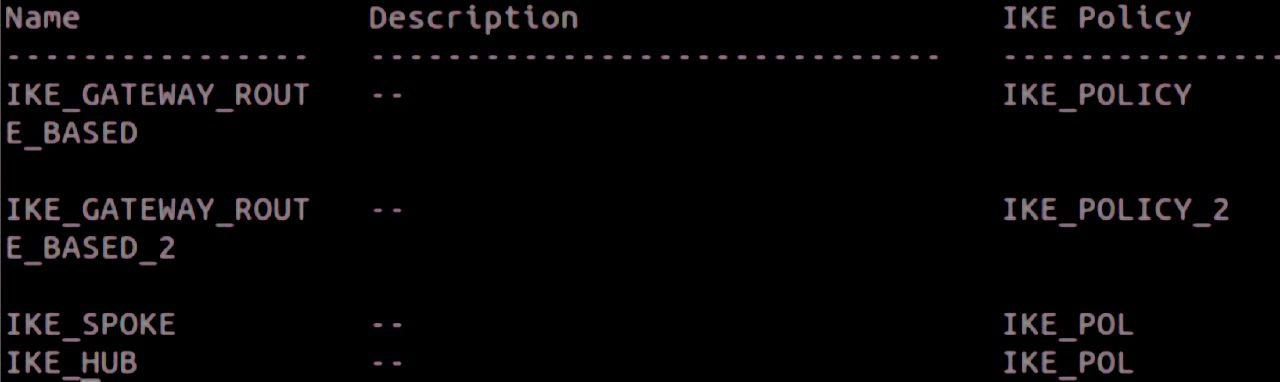

Рис. 12. Команда show security ike gateway
Рис. 13. Команда show ip nhrp
Вывод
В ходе выполнения лабораторной работы №7 были изучены защищенные каналы. Была произведена настройка Route-based IPsec VPN, настройка Policy-based IPsec VPN и настройка DNVPN Spoke с OSPF.
