9.2.2.6 Packet Tracer – Настройка ospFv2 для нескольких областей

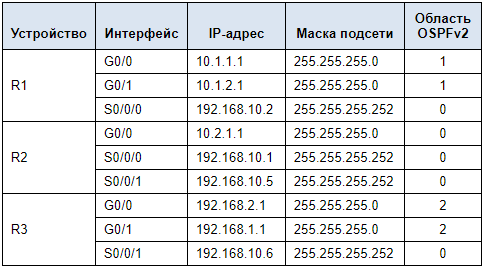

Рис. 5. Адресация

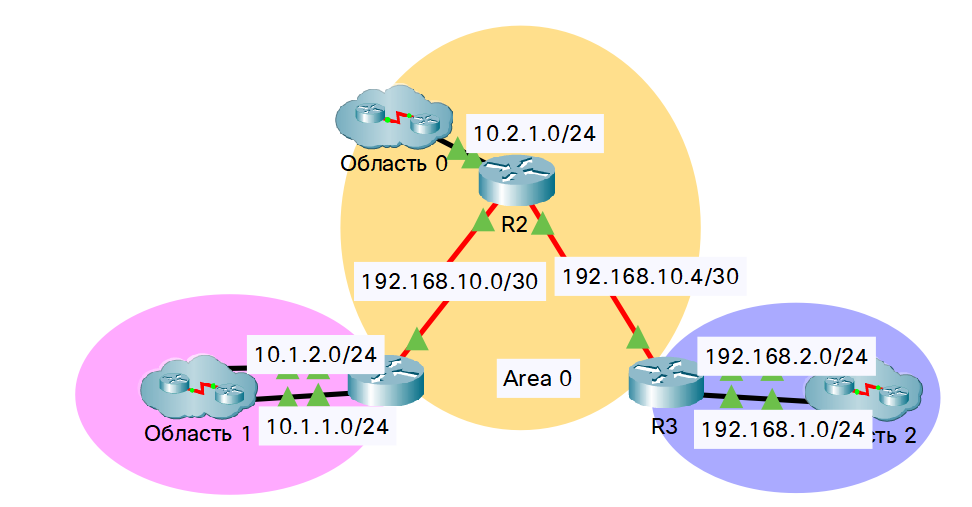

Рис. 6. Топология
Цели
Часть 1. Настройка многозонного ospFv2
Часть 2. Проверка и изучение многозонного ospFv2
В этом упражнении мы настроим многозонный OSPFv2. Сеть уже подключена, а интерфейсы настроены с использованием IPv4-адресации. Наша задача — включить многозонный OSPFv2, проверить подключение и проверить работу многозонного OSPFv2.
Часть 1. Настройка ospFv2
Шаг 1. Настроим OSPFv2 на маршрутизаторе R1.
Настрим OSPFv2 на маршрутизаторе R1 с идентификатором процесса 1 и идентификатором маршрутизатора 1.1.1.1.
R1(config)# router ospf 1
R1(config-router)# router-id 1.1.1.1
Шаг 2. Объявим каждую напрямую подключенную сеть в OSPFv2 на маршрутизаторе R1.
Настроим каждую сеть в областях назначения OSPFv2 согласно Таблице адресации .
R2(config)# router ospf 1
R2(config-router)# router-id 2.2.2.2
R2(config-router)# network 10.2.1.0 0.0.0.255 area 0
R2(config-router)# network 192.168.10.0 0.0.0.3 area 0
R2(config-router)# network 192.168.10.4 0.0.0.3 area 0
R3(config)# router ospf 1
R3(config-router)# router-id 3.3.3.3
R3(config-router)# network 192.168.2.0 0.0.0.255 area 2
R3(config-router)# network 192.168.1.0 0.0.0.255 area 2
R3(config-router)# network 192.168.10.4 0.0.0.3 area 0
Шаг 3. Настроим OSPFv2 на маршрутизаторах R2 и R3.
Повторим описанные выше шаги для маршрутизаторов R2 и R3 , используя идентификатор маршрутизатора 2.2.2.2 и 3.3.3.3 соответственно.
R2(config)# router ospf 1
R2(config-router)# router-id 2.2.2.2
R2(config-router)# network 10.2.1.0 0.0.0.255 area 0
R2(config-router)# network 192.168.10.0 0.0.0.3 area 0
R2(config-router)# network 192.168.10.4 0.0.0.3 area 0
R3(config)# router ospf 1
R3(config-router)# router-id 3.3.3.3
R3(config-router)# network 192.168.2.0 0.0.0.255 area 2
R3(config-router)# network 192.168.1.0 0.0.0.255 area 2
R3(config-router)# network 192.168.10.4 0.0.0.3 area 0
Часть 2. Проверим и изучим многозонный ospFv2
Шаг 1. Проверим подключение к каждой из областей OSPFv2.
С маршрутизатора R1 выполним проверку связи каждого из следующих удаленных устройств в области 0 и области 2: 192.168.1.2, 192.168.2.2 и 10.2.1.2.
Шаг 2. Используем команды show, чтобы проверить текущие операции OSPFv2.
Используем следующие команды для сбора информации о вашей реализации многозонности OSPFv2.
show ip protocols
show ip route
show ip ospf database
show ip ospf interface
show ip ospf neighbor
Вопросы для размышления
1. Какие маршрутизаторы являются внутренними? Р2
2. Какие маршрутизаторы являются магистральными? R1, R2 и R3 являются магистральными маршрутизаторами.
3. Какие маршрутизаторы являются граничными маршрутизаторами области? Р1 и Р3
4. Какие маршрутизаторы являются маршрутизаторами автономной системы? Нет, все активные интерфейсы на всех трех маршрутизаторах подключаются к области OSPF.
5. Какие маршрутизаторы генерируют LSA типа 1? Все маршрутизаторы OSPF генерируют LSA типа 1.
6. Какие маршрутизаторы генерируют LSA типа 2? Скрытые маршрутизаторы есть в каждой из областей, являющихся DR. Идентификаторы маршрутизаторов 4.4.4.4, 5.5.5.5, 6.6.6.6, 9.9.9.9
7. Какие маршрутизаторы генерируют LSA типа 3? R1 и R3, поскольку каждый из них является ABR и должен передавать информацию об области из одной области в другую.
8. Какие маршрутизаторы генерируют LSA типа 4 и 5? Нет, потому что в сети нет ASBR.
9. Сколько межобластных маршрутов имеет каждый маршрутизатор? R1 и R3 имеют два IA, а R2 — 4 IA.
10. Почему в сети такого типа обычно присутствует ASBR? ASBR используется для подключения внешних доменов маршрутизации.
Вывод
В ходе выполнения лабораторной работы №4 были проведены настройки маршрутизации. Была проделана настройка статического маршрута и плавающего маршрута IPv4 и IPv6 по умолчанию. Были настроены статические и плавающие статические маршруты IPv4 и IPv6 для внутренних локальных сетей. Также настроены маршруты хостов IPv4 и IPv6. Выполнена настройка RIPv2. Был настроен и проверен протокол eBGP между двумя автономными системам. Была внедрена OSPF для одной области в сетях «точка-точка» и в широковещательных сетях с множественным доступом. Произведена настройка OSPFv2 для множества областей.
