Часть 2. Проверим конфигурации

Шаг 1. Просмотрим таблицы маршрутизации R1, R2 и R3.

а. Используем соответствующую команду, чтобы показать таблицу маршрутизации R1. RIP (R) теперь отображается вместе с подключенными (C) и локальными (L) маршрутами в таблице маршрутизации. Во все сети есть вход. Мы также увидели список маршрутов по умолчанию.

б. Просмотрим таблицы маршрутизации для R2 и R3. Каждый маршрутизатор имеет полный список всех сетей 192.168.x.0 и маршрут по умолчанию.

Шаг 2. Проверим полное подключение ко всем пунктам назначения.

Теперь каждое устройство имеет возможность проверять связь с любым другим устройством внутри сети. Кроме того, все устройства имеют возможность проверять связь с веб-сервером.

3.5.3.4 Cisco Packet Tracer. Настройка и проверка eBgp

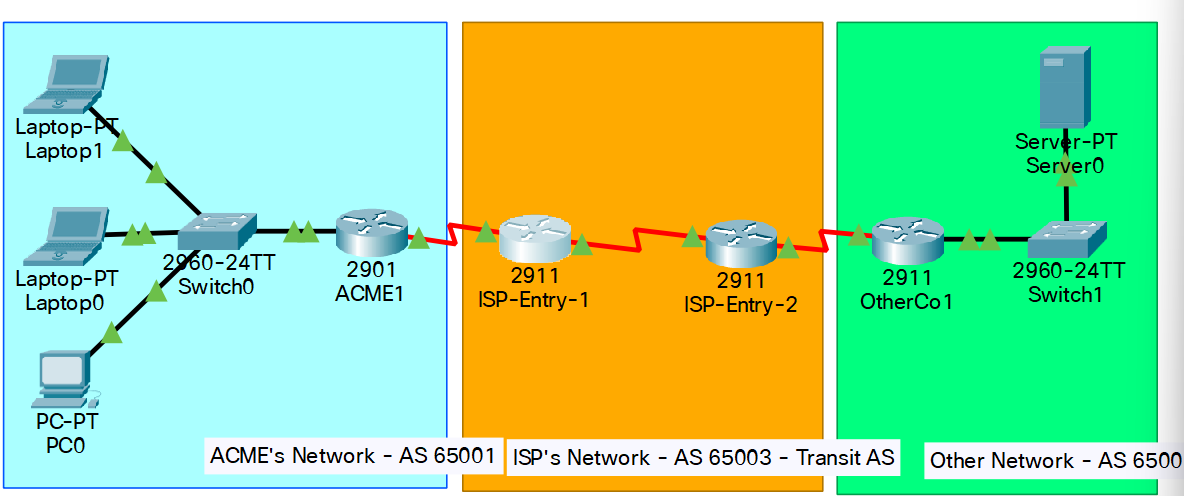

Рис. 2. Топология

Задачи

Настроим и проверим протокол eBGP между двумя автономными системами.

Общие сведения/сценарий

В этом упражнении мы будем настраивать и проверять работу eBGP между автономными системами 65001 и 65002. Корпорация ACME сотрудничает с другой компанией, поэтому они должны обмениваться маршрутами. В обеих компаниях настроены свои собственные автономные сети, и для взаимодействия друг с другом они будут использовать интернет-провайдера как транзитную автономную систему.

Примечание. Собственную автономную систему могут себе позволить только компании с очень крупными сетями.

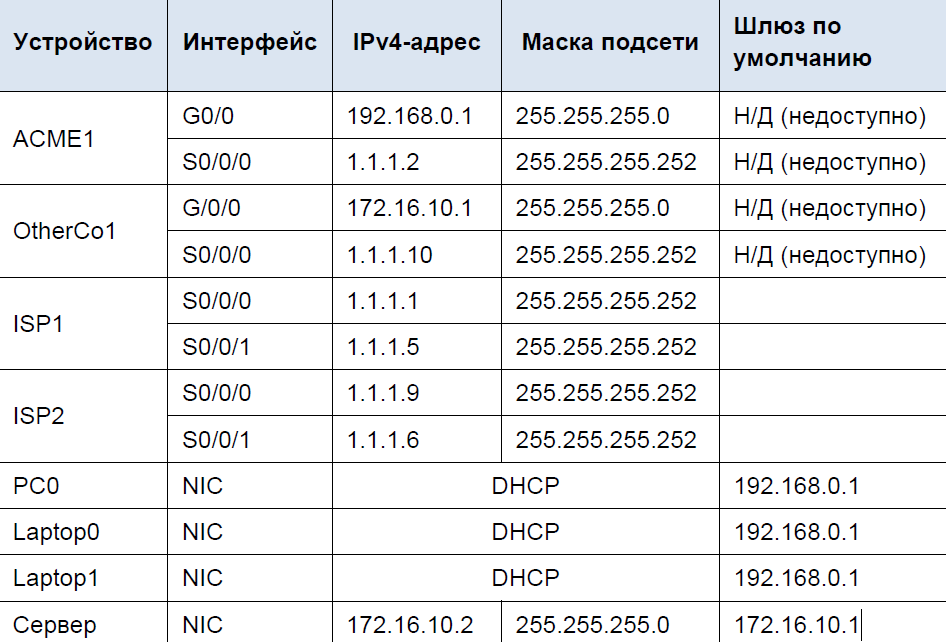

Таблица 2. Адресация

Шаг 1: Настройка eBGP в корпорации ACME

Корпорация ACME приглашает интернет-провайдера для организации соединения со своей партнерской компанией. Интернет-провайдер сделал так, что эта партнерская компания теперь доступна по его сети. Мы должны подключить ACME к интернет-провайдеру, чтобы ACME и другая компания могли установить связь. Так как интернет-провайдер использует BGP в качестве протокола маршрутизации, мы должны настроить в ACME граничный маршрутизатор ACME1 для установки смежного соединения по протоколу BGP с граничным маршрутизатором интернет-провайдера ISP1, который обращен к ACME.

a. Убедимся, что интернет-провайдер обеспечил доступ к IP-адресам через свою сеть, выполнив ping-запрос на IP-адрес 1.1.1.9, назначенный интерфейсу Serial 0/0/0 интернет-провайдера ISP2.

b. С любого устройства в сети ACME выполнили ping-запрос к серверу 172.16.10.2. другой компании.

Ответы на эти ping-запросы не приходят, так как на данный момент не настроена маршрутизация BGP.

c. Настроим одноранговое соединение eBGP между маршрутизатором ACME1 и маршрутизатором ISP1. Номер автономной системы ACME — 65001, а протокол ISP использует автономную систему с номером 65003. Используем 1.1.1.1 в качестве смежного IP-адреса и не забудем добавить в BGP внутреннюю сеть ACME 192.168.0.0/24.

ACME1(config)# router bgp 65001

ACME1(config-router)# neighbor 1.1.1.1 remote-as 65003

ACME1(config-router)# network 192.168.0.0 mask 255.255.255.0

С любого устройства в сети ACME снова выполним ping-запрос к внутреннему серверу другой компании. Теперь все работает?

Шаг 2: Настройка eBGP в другой компании

Сетевой администратор в другой компании незнаком с BGP и не может настроить канал со своей стороны. Нам нужно настроить соединение также и с этой стороны.

Настроим маршрутизатор OtherCo1 для формирования состояния смежности eBGP с граничным маршрутизатором интернет-провайдера ISP2, обращенным к OtherCo1. Другая компания использует автономную систему 65002, а протокол ISP — автономную систему 65003. Используем 1.1.1.9 в качестве смежного IP-адреса маршрутизатора ISP2 и не забудем добавить в BGP внутреннюю сеть другой компании 172.16.10.0/24.

OtherCo1(config)# router bgp 65002

OtherCo1(config-router)# neighbor 1.1.1.9 remote-as 65003

OtherCo1(config-router)# network 172.16.10.0 mask 255.255.255.0

Шаг 3: Проверка eBGP

a. Убедились, что ACME1 правильно сформировал смежность eBGP с ISP1. Здесь очень полезна команда show ip bgp summary.

b. Используем команду show ip bgp summary, чтобы проверить все маршруты, которые маршрутизатор ACME1 узнал через eBGP, а также их статус.

c. Посмотрим таблицы маршрутизации на ACME1 и OtherCo1. На маршрутизаторе ACME1 появились маршруты, знающие о маршруте 172.16.10.0/24 другой компании. Аналогично маршрутизатор OtherCo1 теперь знает о маршруте 192.168.0.0/24 корпорации ACME.

d. Открыли веб-браузер на оконечном устройстве корпорации ACME и перешли на сервер другой компании, указав его IP-адрес: 172.16.10.2

e. С устройства корпорации ACME выполнили ping-запрос к серверу 172.16.10.2. другой компании.

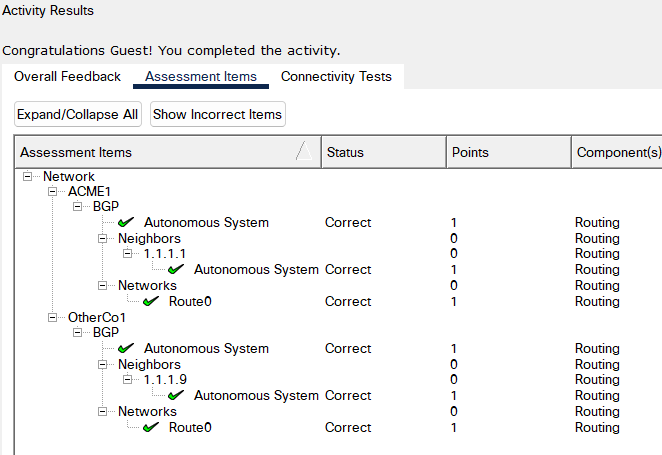

Рис. 3. Проверка результатов
