Анализ предложенного дампа трафика
Выбрали дамп в зависимости от номера бригады (Рисунок 1).
Рисунок 1 – Дамп согласно номеру варианта
Изучили назначение пакетов (Рисунок 2-4) и построили I/O график (Рисунок 5).
Рисунок 2 – Beacon frame
Рисунок 3 – Probe request

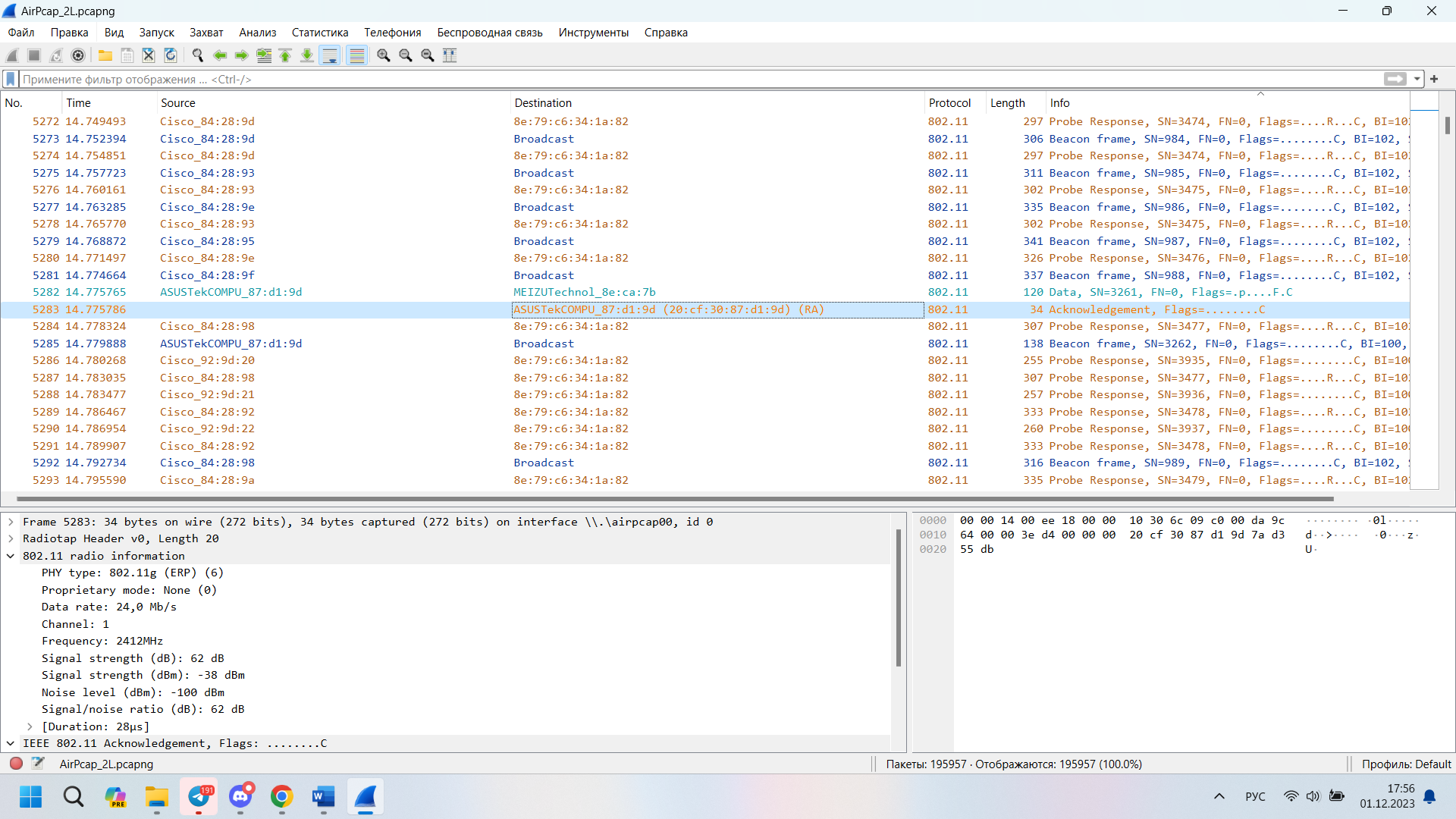

Рисунок 4 – Acknowledgment
Пакет |
Скорость передачи |
Beacon frame |
1 Мб/сек |
Probe request |
1 Мб/сек |
Acknowledgment |
24 Мб/сек |
Рисунок 5 – I/O график
Определили сеть с максимальной активностью клиентов (Рисунок 6).
Рисунок 6 – Список сетей
Максимальная активность сети у BurgerKingAP.
Установили фильтр по беспроводной сети (Рисунок 7).

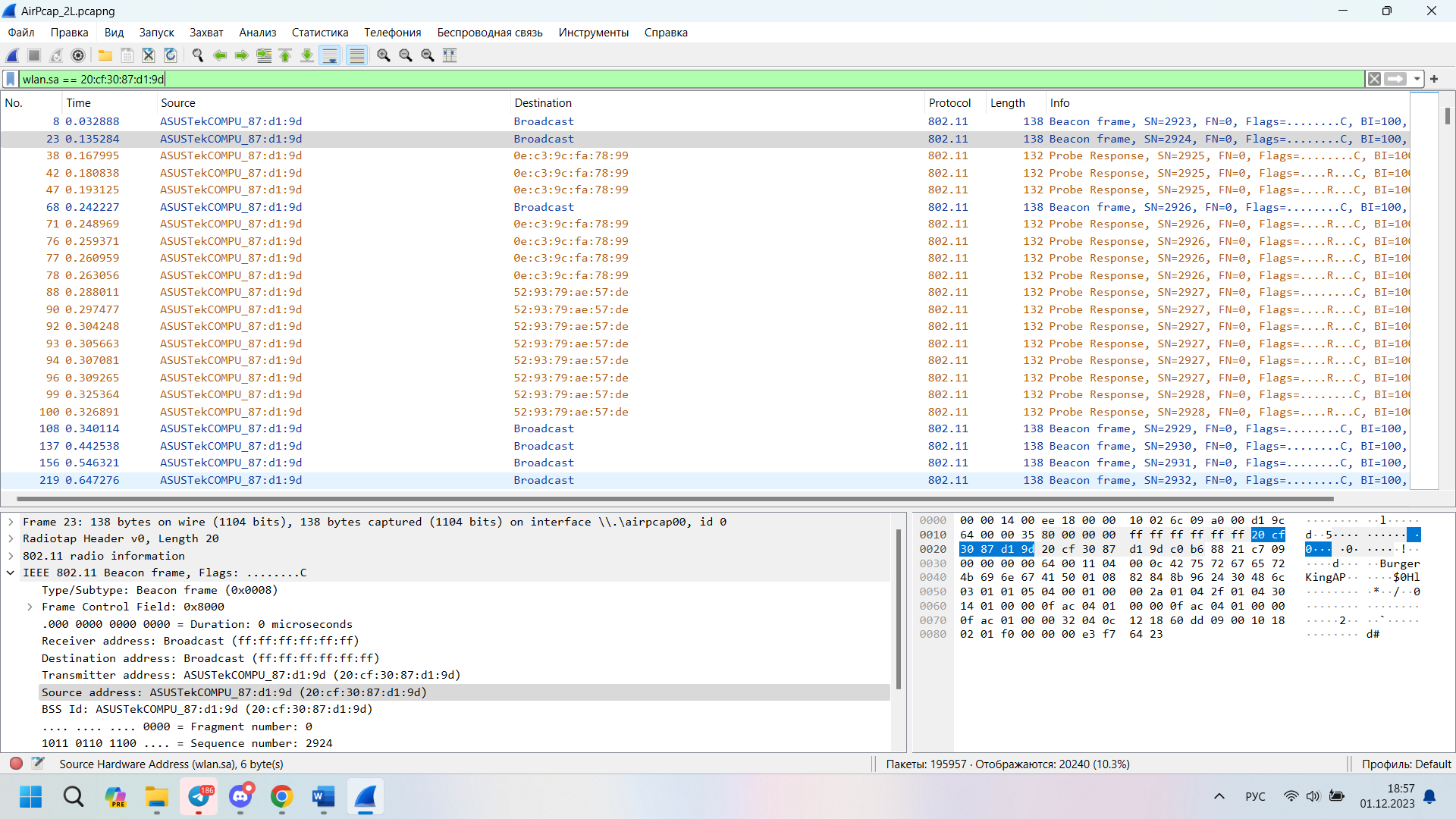

Рисунок 7 – Установка фильтра
Выполнили расчёт соотношения Control Frame/Management Frame/Data Frame (Рисунок 8-10). Оформили данные в виде графика (Рисунок 11).

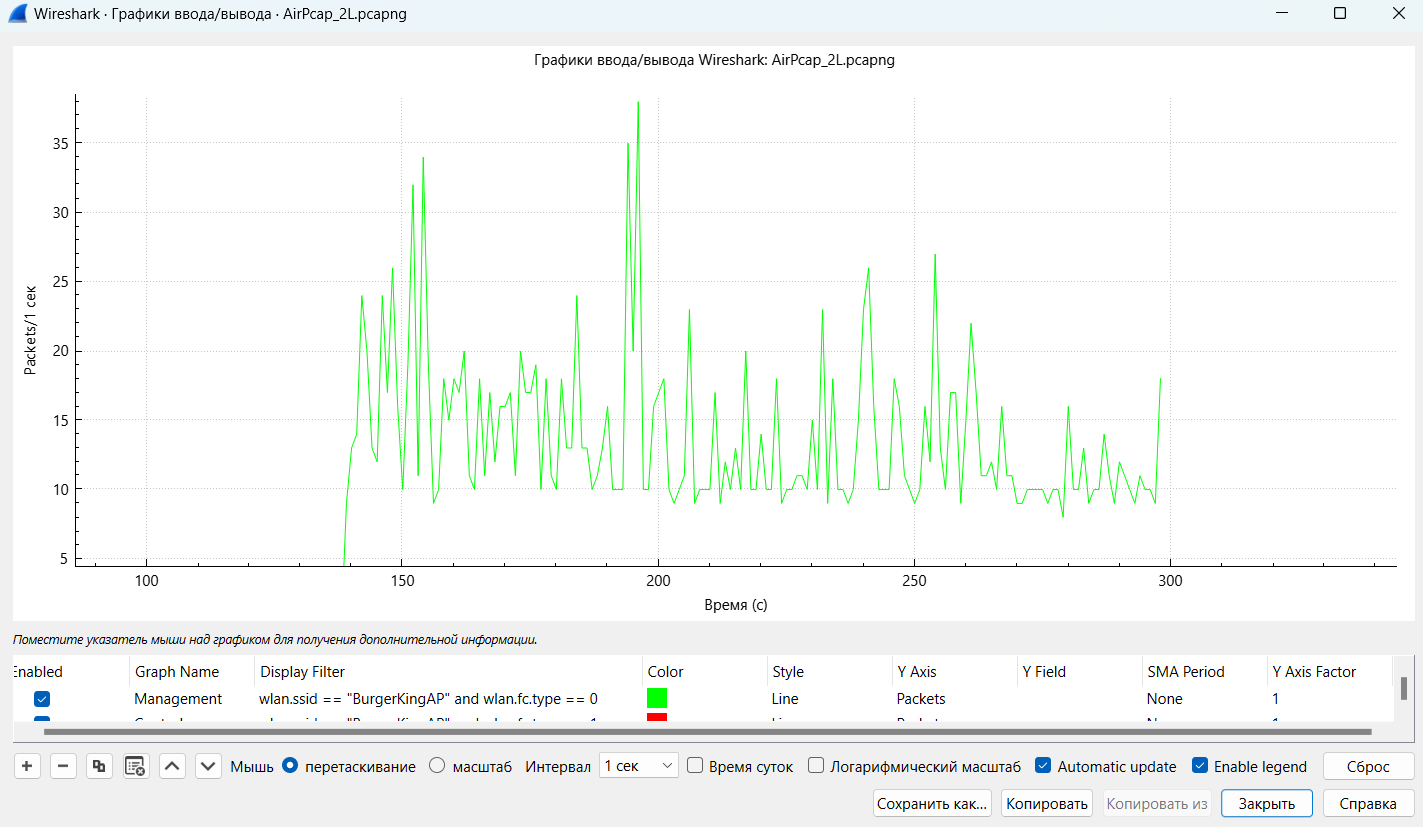

Рисунок 8 – Management frame
Рисунок 9 – Control frame

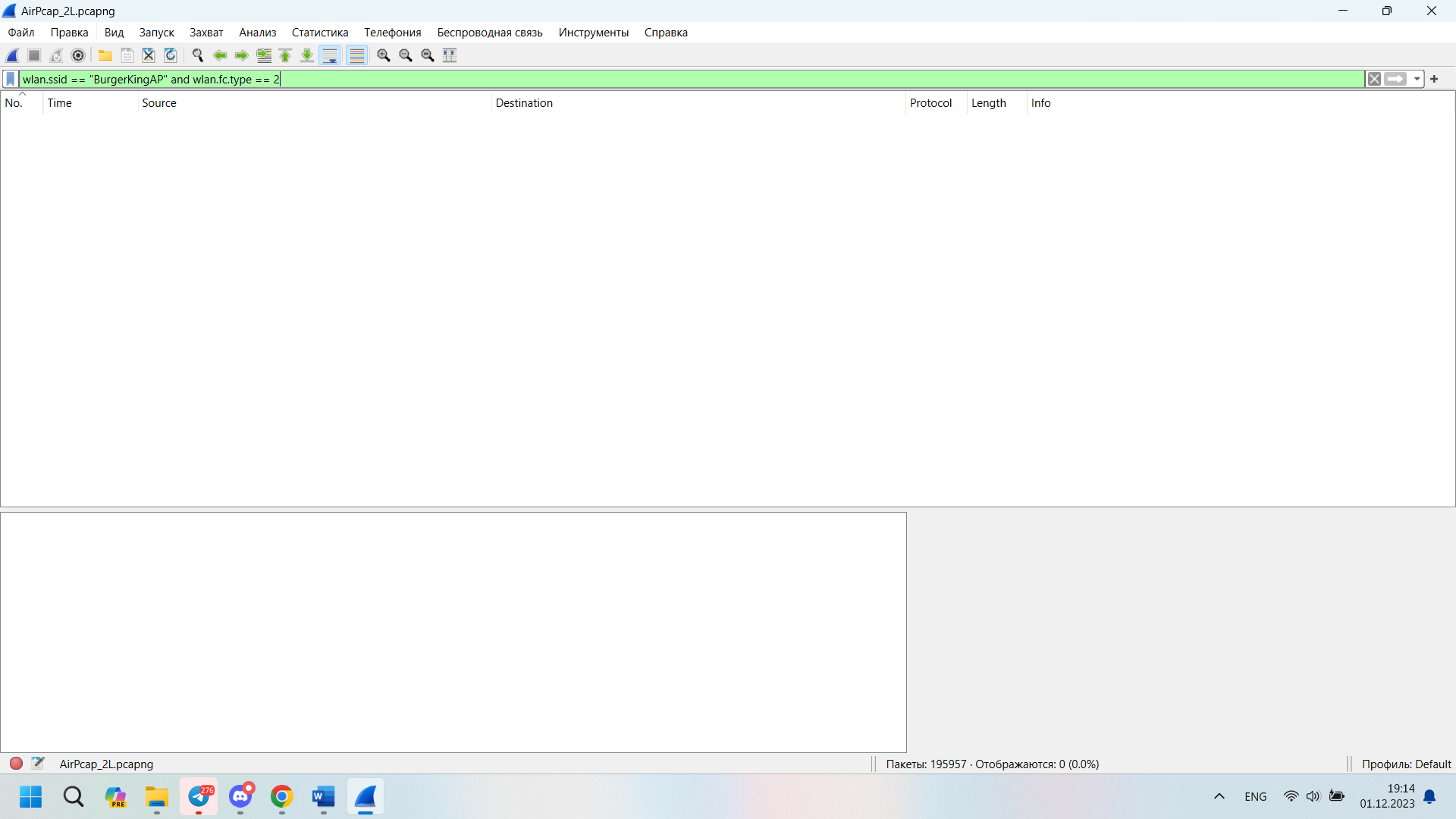

Рисунок 10 –
Data frame
Тип пакета |
Количество пакетов |
Management frame |
4812 |
Control frame |
0 |
Data frame |
0 |
Рисунок 11 – Control/Management/Data график
Проверили присутствие фреймов с флагом retry (Рисунок 12) и оформили полученные данные в виде графика I/O (Рисунок 13).
Рисунок 12 – Проверка с флагом retry

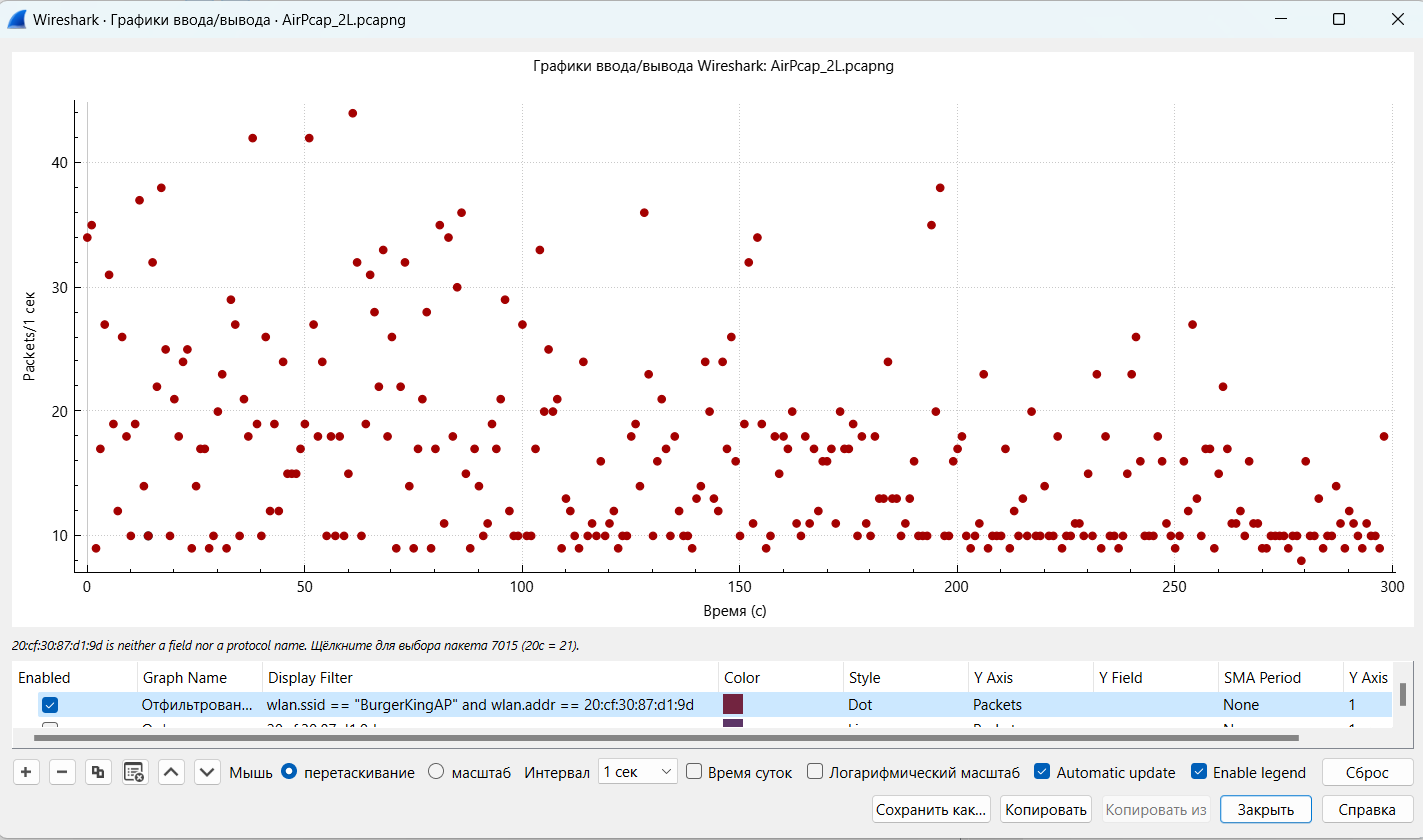

Рисунок 13 – График кадров с флагом retry
Нашли самого слабого клиента по уровню сигнала (Рисунок 14). Сделали вывод о его показателях (Рисунок 15).
Рисунок 14 – Самый слабый клиент
Рисунок 15 – Показатели самого слабого клиента
У клиента отличные показатели.
Определили на каком канале работает сеть. Сеть работает на первом канале. Оценили какую долю составляет исследуемая сеть (Рисунок 16).
Рисунок 16 – Доля исследуемой сети
Оценили накладные расходы по трафику и по времени при функционировании исследуемой сети относительно всего радиоэфира. Для этого предлагается оценить такие показатели, как
A) Среднее время передачи пакета в исследуемой сети в сравнении со
всеми сетями (Рисунок 17)
B) Средний размер одного пакета в исследуемой сети в сравнении со
всеми сетями (Рисунок 18)
C) Время передачи пакетов исследуемой сети в сравнении с временем
передачи по всем сетям в дампе (Рисунок 19)
D) Объем пакетов исследуемой сети в сравнении с объемом по всем
сетям в дампе (Рисунок 20)
Рисунок 17 – Среднее время передачи
Таблица 1. Среднее время передачи пакета в исследуемой сети в сравнении со всеми сетями
Весь радиоэфир |
Исследуемая сеть |
1298.4 |
358.2 |
814.4 |
357.6 |
877.8 |
359.1 |
832 |
364.5 |
338.35 |
359.1 |
Среднее время передачи пакета за 6 минут весь радиоэфир: 693,5 мсек
Среднее время передачи пакета за 6 минут исследуемая сеть: 299,8 мсек
Рисунок 18 – Средний размер пакета
Таблица 2. Средний размер одного пакета в исследуемой сети в сравнении со всеми сетями
весь радиоэфир |
исследуемая сеть |
241.1 |
246.6 |
272.2 |
246.7 |
210.8 |
247.6 |
203.4 |
254.7 |
349.1 |
249 |
Средний размер одного пакета за 6 минут весь радиоэфир: 212,8 байт
Средний размер одного пакета за 6 минут исследуемая сеть: 207,4 байт
Рисунок 19 – Время передачи пакетов
Таблица 3. Время передачи пакетов исследуемой сети в сравнении с временем передачи по всем сетям в дампе
весь радиоэфир |
исследуемая сеть |
2.269 *10^7 |
296.6 * 10^3 |
2.388 * 10^7 |
249.9 * 10^3 |
2.275 * 10^7 |
221.8 * 10^3 |
2.079 * 10^7 |
227.1 * 10^3 |
2.324 * 10^7 |
187.4 * 10^3 |
Среднее время передачи пакетов за 6 минут весь радиоэфир: 1.8 * 10^7 мксек
Среднее время передачи пакетов за 6 минут исследуемая сеть: 197.1* 10^3 мксек

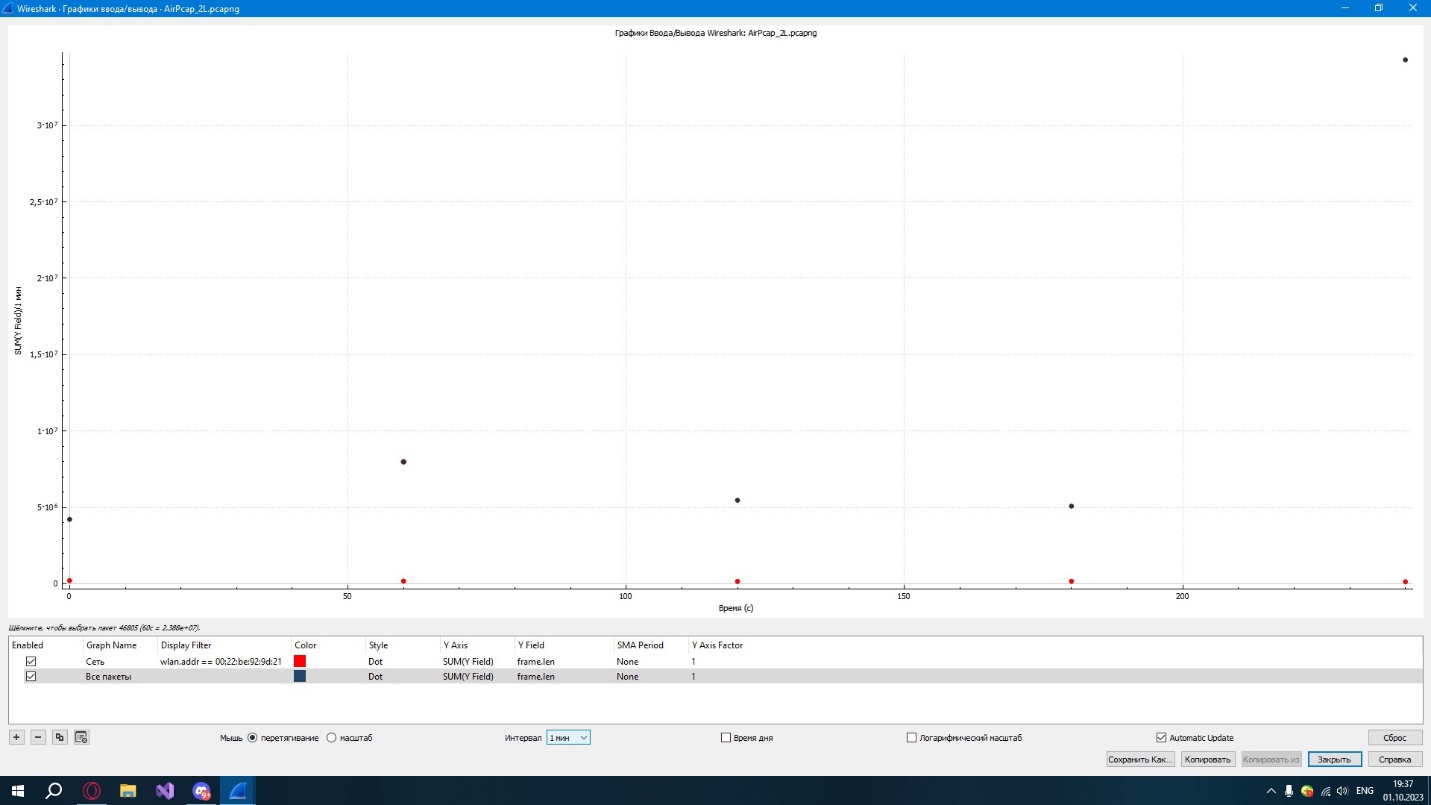

Рисунок 20 – Объём пакетов
Таблица 4. Объем пакетов исследуемой сети в сравнении с объемом по всем сетям в дампе
весь радиоэфир |
исследуемая сеть |
4.214 * 10^6 |
204.3 * 10^3 |
7.982 * 10^6 |
172.5 * 10^3 |
5.465 * 10^6 |
153 * 10^3 |
5.081 * 10^6 |
158.6 * 10^3 |
3.429 * 10^7 |
129.9 * 10^3 |
Средний объём пакетов за 6 минут весь радиоэфир: 9.5*10^7 байт
Средний объём пакетов за 6 минут исследуемая сеть: 136.4*10^3 байт
Вывод:
При помощи программы Wireshark был проанализирован дамп трафика, изучены процессы авторизации клиента в сети.
