2 Расчётный раздел
2.1 Расчет параметров передачи оптического волокна
В оптическом волокне (ОВ) границы раздела сред (сердцевина – оболочка) являются прозрачные стекла, поэтому возможно не только отражение оптического луча, но и переход его энергии в оболочку. Для устранения потерь энергии за счёт излучения в окружающее пространство необходимо, чтобы излучение находилось внутри числовой апертуры. Числовая апертура (NA) определяет эффективность ввода излучения в волокно, потери на микроизгибах, а также число распространяемых мод.
Определяем значение числовой апертуры по формуле 2.1:
,
(2.1)
где
– показатель преломления сердцевины
ОВ;
–
показатель преломления
оболочки ОВ.
Относительное значение показателя преломления ОВ определяется по формуле 2.2:
(2.2)
Из этого соотношения определяем значение по следующей формуле:
Подставим значения коэффициентов преломления в формулу 2.1 и определим значение числовой апертуры:
В ОВ, применяемых для работы многоканальных систем передачи, значение числовой апертуры должно находится в пределах от 0,1 до 0,25. Следовательно, расчет проведен верно.
Определим значение нормированной частоты, которая характеризует режим работы ОВ, по формуле 2.3:
ГГц
(2.3)
где d – диаметр сердцевины оптического волокна (для ОВ G.652 – 5 мкм);
λ – расчётная длина волны (λ = 1,55 мкм).
Если значение
нормированной частоты находится в
пределах от 0 до 2,405, в ОВ распространяется
только одна мода
и
режим работы ОВ – одномодовый. Превышение
этого предела создает условия для
распространения нескольких мод.
Из-за малой разности коэффициентов преломления сердцевины и оболочки оптическое излучение распространяется не только в сердцевине, но и частично в оболочке.
Для характеристики этого явления вводится понятие модового поля, которое учитывает увеличение площади распространения оптического излучения. Диаметр модового поля определим по формуле 2.4:
(2.4)

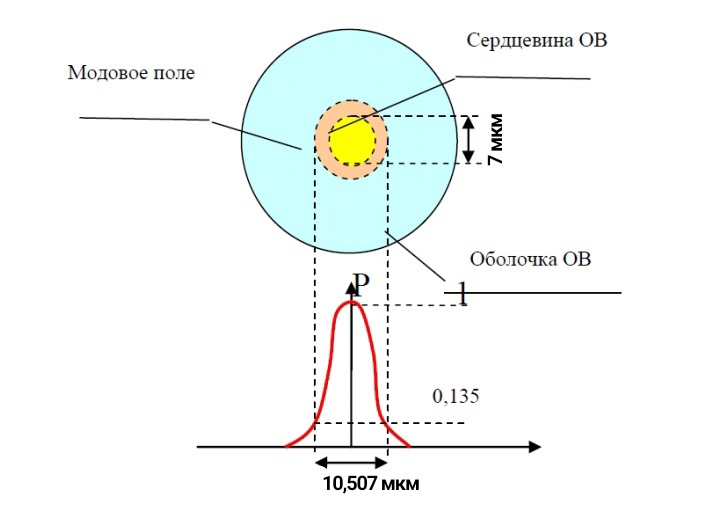

В пределах модового поля мощность излучения уменьшается до 0,135 максимального значения и распределение мощности излучения в пределах модового поля приведём на рисунке 2.1.
Диаметр модового пятна для ОВ G.652 – (8,6-9,5) ± 0,6 мкм [1]. Сравним рассчитанное значение с номинальным. Полученное значение совпадает с номинальным.
Определим скорость прохождения оптического излучения в ОВ по формуле 2.5:
(2.5)
где
– скорость света в вакууме, равная 3∙108
м/с.
Рисунок 2.1 – Распределение мощности оптического излучения в волокне
Результаты расчётов основных параметров ОВ сведем в таблицу 2.1.
Таблица 2.1 – Параметры оптического волокна
Параметры |
n1 |
n2 |
NA |
|
V |
C, м/c |
Значение параметра |
1,52 |
1,513 |
0,146 |
10,21 |
1,458 |
|
