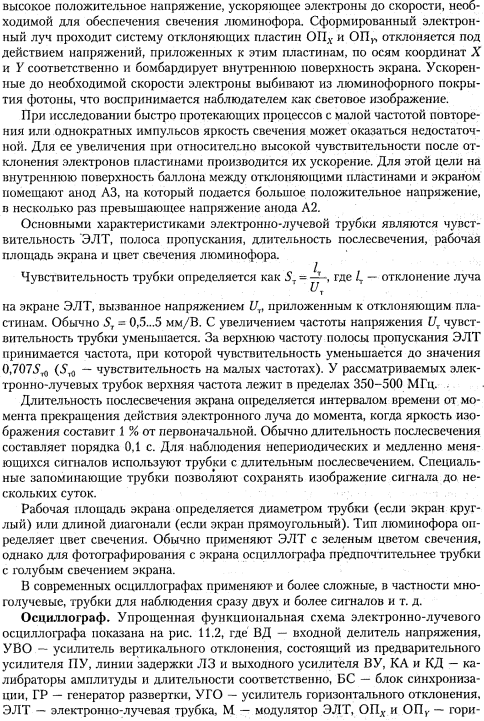

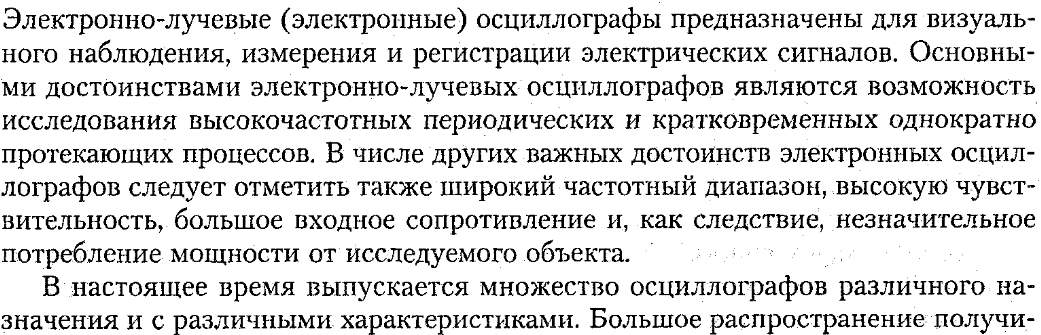

26)Принцип действия и основные характеристики электронных осциллографов.

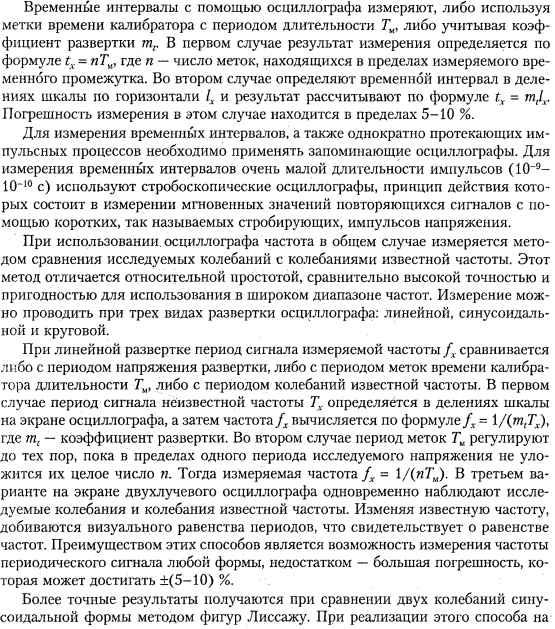

  27)Измерение временных интервалов,частоты и фазового сдвига цифровыми приборами

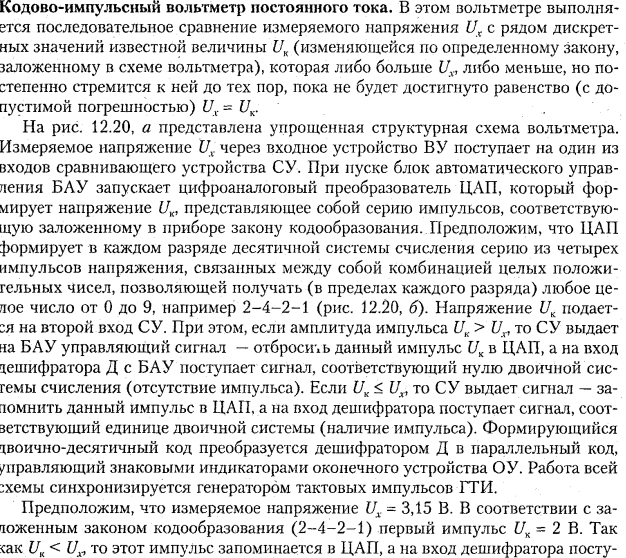

30)Цифровые приборы поразрядного уравновещивани

28) Цифровые измерительные приборы. Определение, основные узлы, нормируемые метрологические характеристики

Цифровыми измерительными приборами (ЦИП) называют такие, которые в соответствии со значением измеряемой величины образуют код, а затем в соответствии с кодами измеряемую величину представляют на отсчетном устройстве в цифровой форме. Код может подаваться в цифровое регистрирующее устройство, вычислительную машину или другие автоматические устройства, что обусловило широкое практическое применение этих приборов в технике. Например, такие электронные аналоговые приборы, как частотомеры и фазометры, вытесняются цифровыми приборами, которые обладают относительной простотой преобразования этих параметров в кодовый сигнал.

Принцип работы ЦИП основан на дискретном представлении непрерывных величин.

ЦИП состоит из двух обязательных узлов; аналого-цифрового преобразователя (АЦП) и цифрового отсчетного устройства (ОУ). АЦП выдает код в соответствии со значением измеряемой величины. ОУ отражает это значение в цифровой форме. АЦП применяются также в измерительных, информационных управляющих и других системах и выпус­каются промышленностью в качестве самостоятельных средств измерения. Обычно они имеют на выходе двоичный код и могут быть значительно быстрее действовать по срав­нению с АЦП, применяемыми в ЦИП. Быстродействие же ЦИП ограничивается инерционностью зрительного восприя­тия. Многие ЦИП содержат предварительные аналоговые преобразователи (АП). Их используют для изменения масштаба входной величины Х или ее преобразования в другую величину y=f(x), более удобную для выбранного метода кодирования.

Метрологические и другие технические характеристики ЦИП определяются методом преобразования в код. В ЦИП, предназначенных для измерения электрических величин, применяются метод последовательного счета и метод поразрядного уравновешивания. Соответственно, различают ЦИП последовательного счета и ЦИП поразрядного уравновеши­вания (кодоимпульсные). В зависимости от того, какое зна­чение величины измеряется, ЦИП делятся на приборы для измерения мгновенного значения и приборы для измерения среднего значения за определенный промежуток времени (интегрирующие).

По роду измеряемой величины ЦИП подразделяются на вольтметры, омметры, частотомеры, фазометры, мультиметры (комбинированные), в которых предусматривается возможность измерения нескольких электрических величин и ряда параметров электрических цепей.

29)Цифровые приборы последовательного счета

ЦП последовательного счета

Этот преобразователь является типичным примером последовательных АЦП с единичными приближениями и состоит из компаратора, счетчика и ЦАП (рис. 8). На один вход компаратора поступает входной сигнал, а на другой - сигнал обратной связи с ЦАП.

Работа преобразователя начинается с прихода импульса запуска, который включает счетчик, суммирующий число импульсов, поступающих от генератора тактовых импульсов ГТИ. Выходной код счетчика подается на ЦАП, осуществляющий его преобразование в напряжение обратной связи U_ос. Процесс преобразования продолжается до тех пор, пока напряжение обратной связи сравняется со входным напряжением и переключится компаратор, который своим выходным сигналом прекратит поступление тактовых импульсов на счетчик. Переход выхода компаратора из 1в 0 означает завершение процесса преобразования. Выходной код, (29)пропорциональный входному напряжению в момент окончания преобразования, считывается с выхода счетчика.

Время преобразования АЦП этого типа является переменным и определяется входным напряжением. Его максимальное значение соответствует максимальному входному напряжению и при разрядности двоичного счетчика N и частоте тактовых импульсов fтакт равно

t_{пр.макс}=(2^N-1)/ f_такт.        (5)

Например, при N=10 и f_такт=1 МГц t_{пр.макс}=1024 мкс, что обеспечивает максимальную частоту выборок порядка 1 кГц.

Статическая погрешность преобразования определяется суммарной статической погрешностью используемых ЦАП и компаратора. Частоту счетных импульсов необходимо выбирать с учетом завершения переходных процессов в них.

При работе без устройства выборки-хранения апертурное время совпадает с временем преобразования. Как следствие, результат преобразования черезвычайно сильно зависит от пульсаций входного напряжения. При наличии высокочастотных пульсаций среднее значение выходного кода нелинейно зависит от среднего значения входного напряжения. Это означает, что АЦП данного типа без устройства выборки-хранения пригодны для работы с постоянными или медленно изменяющимися напряжениями, которые за время преобразования изменяются не более, чем на значение кванта преобразования.

Таким образом, особенностью АЦП последовательного счета является небольшая частота дискретизации, достигающая нескольких килогерц. Достоинством АЦП данного класса является сравнительная простота построения, определяемая последовательным характером выполнения процесса преобразования.
