23. Электродинамические и электронные ваттметры.

Электронные приборы для измерения мощности- электронные ваттметры-строятся на основе измерительного преобразователя мощности в постоянный ток, на выходе которого устанавливается магнитоэлектрический прибор со шкалой, градуированной в единицах мощности. В настоящее время выпускаются измерительные преобразователи активной, реактивной и полной мощностей переменного тока для однофазных и трехфазных цепей. Принципы построения этих преобразователей во многом схожи, поэтому в дальнейшем рассмотрим основные способы построения преобразователей активной мощности.

В основе работы преобразователей активной мощности лежит реализация зависимости Р=, где Р- измеряемая активная мощность, Т-период токаi и напряжения u на нагрузке. В зависимости от способа получения произведения u на i различают параметрические и модуляционные преобразователи (множительные устройства).

параметрические преобразователи могут быть с прямым и косвенным перемножением. При прямом перемножении используется четырехполюсник, на вход которого подается, например, напряжение u, а ток i управляет коэффициентом его передачи. Построенный таким образом преобразователь состоит из операционного усилителя ОУ; резистора R с постоянным значением сопротивления; управляемого током i резистора R_y, сопротивление которого R_y=k_i

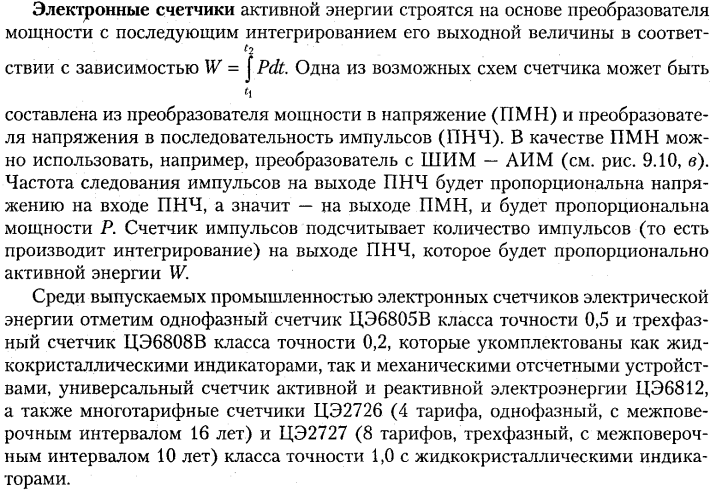

24. Индукционные и электронные счётчики энергии

(24)

25. Электронные аналоговые и цифровые омметры

Электронные омметры применяются для измерения активных сопротивлений в диапазоне 10^-4-10¹⁷Ом. Точность этих приборов, как правило, невысока. В зависимости от диапазона измеряемых сопротивлений различают собственно омметры, микроомметры, миллиомметры, мегаомметры и тераомметры.

Принцип действия электронных омметров основан на преобразовании измеряемого сопротивления в функционально связанное с ним постоянное напряжение, измеряемое магнитоэлектрическим измерительным механизмом, шкала которого отградуирована в единицах сопротивления- омах.

Для повышения точности весь диапазон измерений омметра разбивают на поддиапазоны, на каждом из которых сопротивление резистора R0 имеет свое значение. Этим достигается изменение цены деления шкалы. Для уменьшения влияния нестабильной работы отдельных узлов в омметрах предусмотрены регулировки "Установка нуля" и "Установка ∞" при замкнутых и разомкнутых входных зажимах соответственно.

Цифровой омметр представляет собой измерительный мост с автоматическим уравновешиванием. Уравновешивание производится цифровым управляющим устройством методом подбора прецизионных резисторов в плечах моста, после чего измерительная информация с управляющего устройства подаётся на блок индикации.
