4. Расчёт цилиндрической зубчатой вал-шестерни на статическую прочность с использованием программы Компас shaft calc. Пример расчёта.
Чтобы начать работу с КОМПАС-Shaft Calcнеобходимо выбрать на панели управления

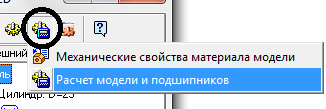

КОМПАС-Shaft 2D группу командСВОЙСТВА И
РАСЧЕТЫи нажмаем кнопкуРАСЧЕТ
ВАЛА И ПОДШИПНИКОВ (Рис.4.1):
Рис.4.1. Запуск расчета.
Меню КОМПАС-SHAFTCALC выглядит следующим образом (рис.4.2):
Рис.4.2. Меню КОМПАС-ShaftCalc.
Для расчёта
вала нужно воспользоваться кнопкой
ОБЩИЙ РАСЧЁТ ВАЛАНажимаем
её и появляется окноРАСЧЁТА ВАЛА
(Рис.4.3):

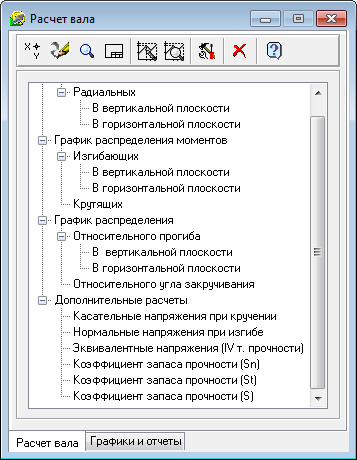

Рис.4.3. Расчёт вала.
Все исходные данные были введены ранее. Для того чтобы получить построенные графики модели достаточно дважды кликнуть мышкой по любому графику. Ниже приведены на рис 4.4…4.12 построенные графики.

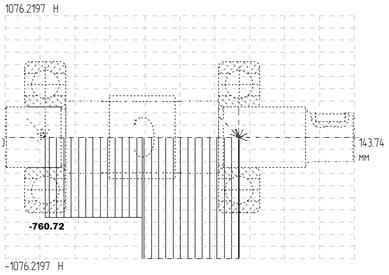

Рис.4.4. График радиальных сил в
вертикальной плоскости.

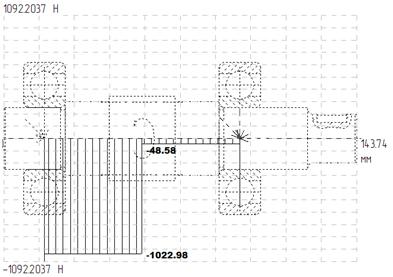

Рис.4.5. График радиальных сил в
горизонтальной плоскости.

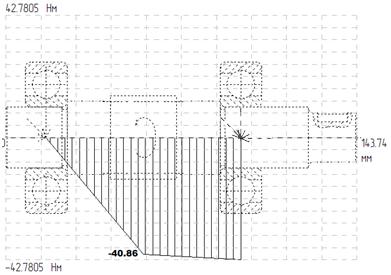

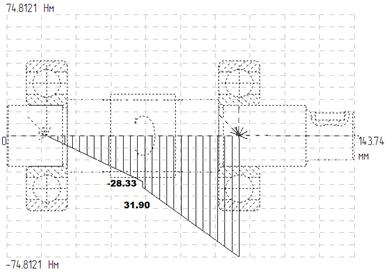

Рис. 4.6. График изгибающих моментов в вертикальной плоскости.
Рис. 4.7. График изгибающих моментов в
горизонтальной плоскости.

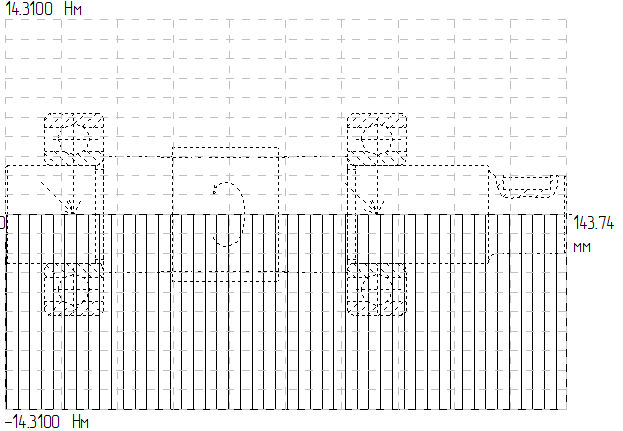

Рис.
4.8. График крутящих моментов.

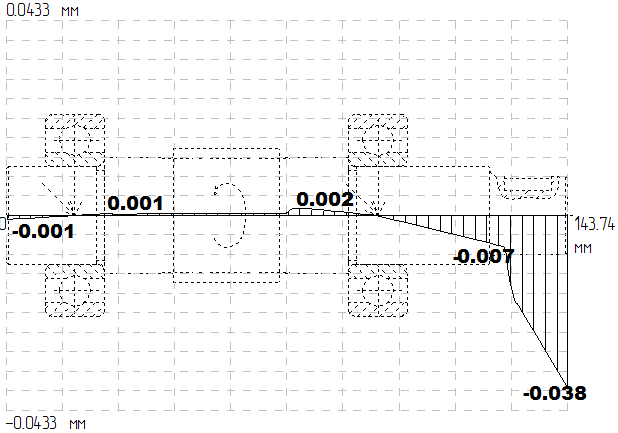

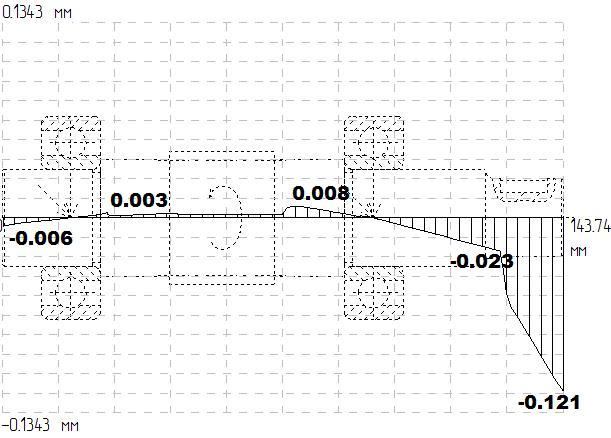

Рис. 4.9. График прогиба вала в вертикальной плоскости.
Рис. 4.10. График прогиба вала в
горизонтальной плоскости.

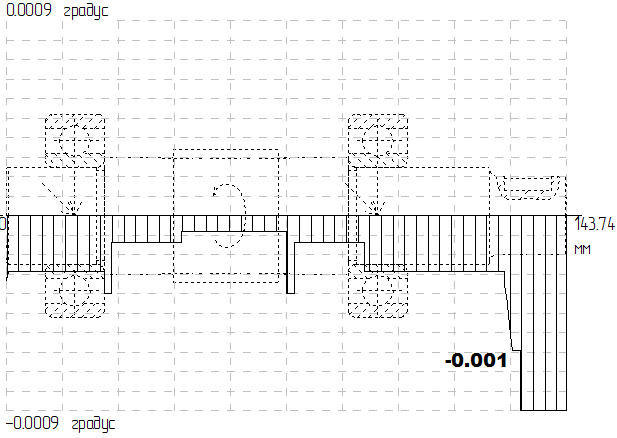

Рис. 4.11. График относительных углов
закручивания
сечения вала.

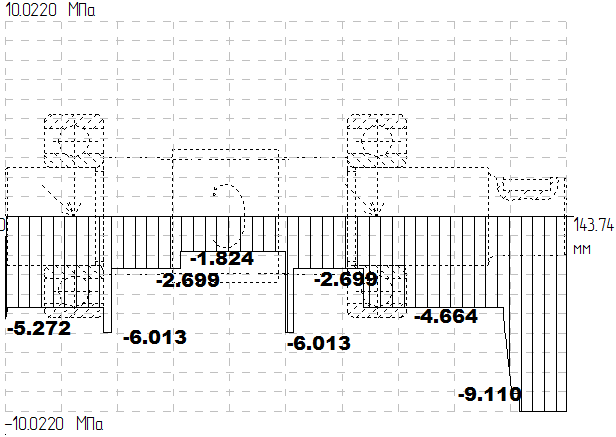

Рис.4.12. График касательных напряжений при кручении.
5. Выбор подшипников качения и их проверочный расчёт в программе Компас Shaft 2d и Компас ShaftCalc.
Для расчёта подшипников воспользуемся
кнопкой ОБЩИЙРАСЧЁТ в менюКОМПАС-SHAFTCALC (Рис.5.1)
Рис.5.1.Компас-SHAFTCALС.

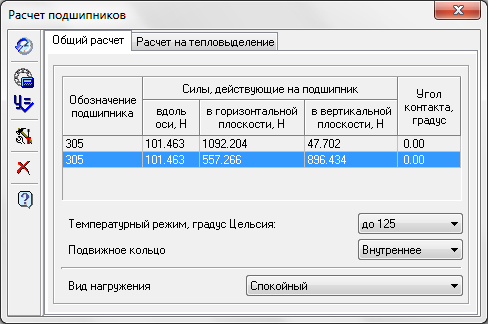

Нажимаем её и появляется окно РАСЧЁТПОДШИПНИКОВ (Рис.5.2):
Рис.5.2.Расчёт подшипников.
Это
окно показывает принятые нами подшипники.
Чтобы выполнить расчет подшипников на
грузоподъемность необходимо: выбрать
из предлагаемого списка температурный
режим подшипников, указать подвижное
кольцо подшипника – внутреннее или
внешнее, выбрать вид нагружения,
характеризующий работу подшипников.
Чтобы оценить долговечность подшипника,
нажимаем кнопку РЕСУРС ПОДШИПНИКОВ
и вводим требуемый ресурс работы

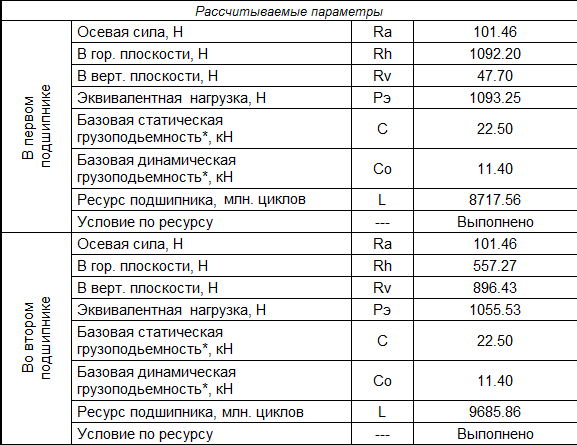

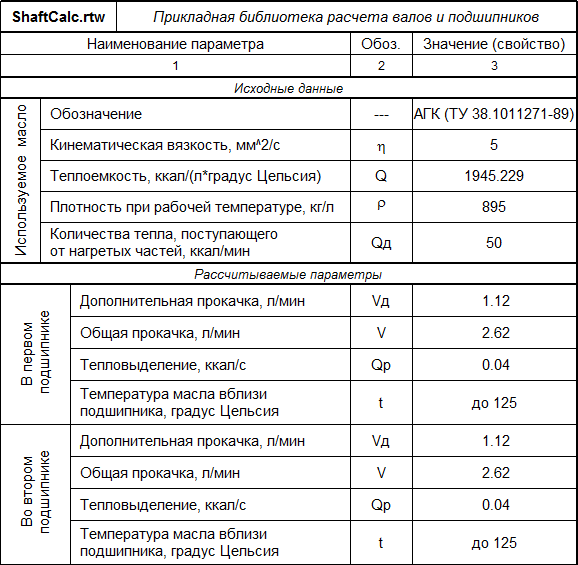

в часах или в циклах. При помощи кнопкиРАСЧЁТПОДШИПНИКОВполучаем следующие данные, которые
приведены в таблице 5.1:

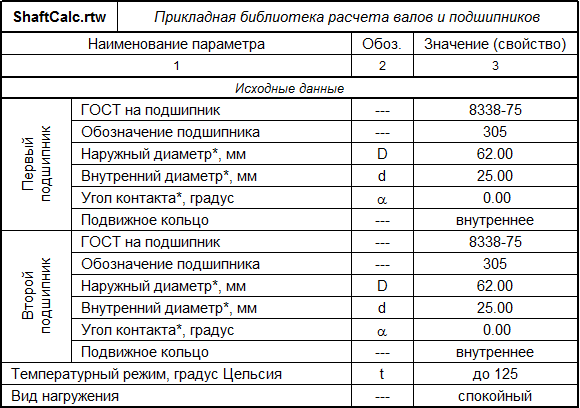

Таблица 5.1.
Расчетные данные подшипников на
грузоподъёмность
и долговечность.
Продолжение таблицы 5.1
6. Компьютерный расчёт и построение элементов гибких
передач.
6.1. Расчет клиноременной передачи. Пример расчёта.
Для расчёта клиноременной передачи
воспользуемся приложением Справочник
конструктора. В окне выбираем разделРеменные передачи,
а
в нем – Клиноременная
передача.(Рис. 6.1.1)

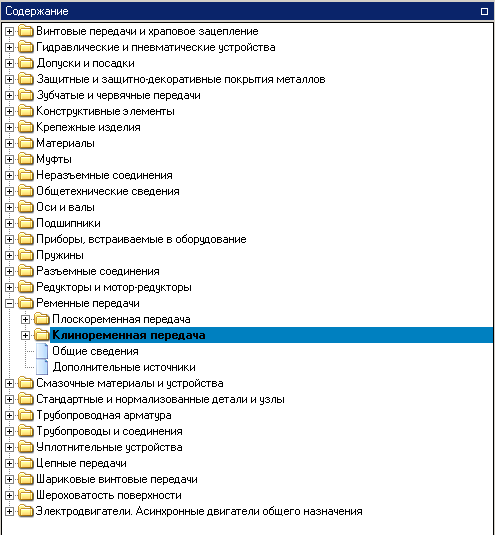

Рис. 6.1.1. Выбор расчета.
Затем
мы выбираем Приводные клиновые ремни–Расчет приводных клиновых ремней.
(Рис.
6.1.2.)

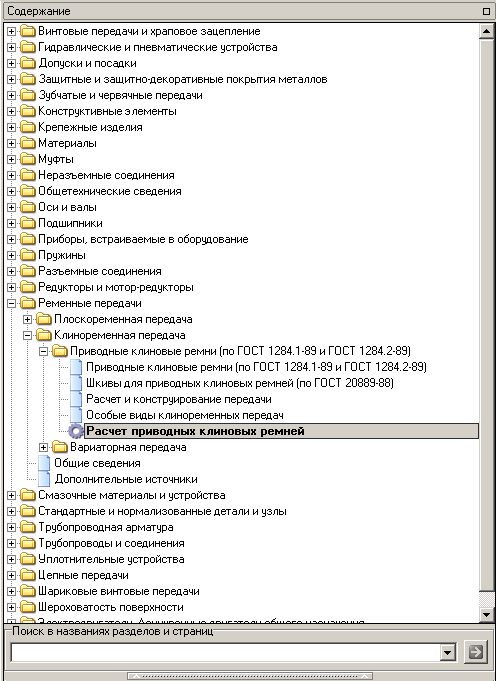

Рис. 6.1.2. Выбор методики расчета ремней.

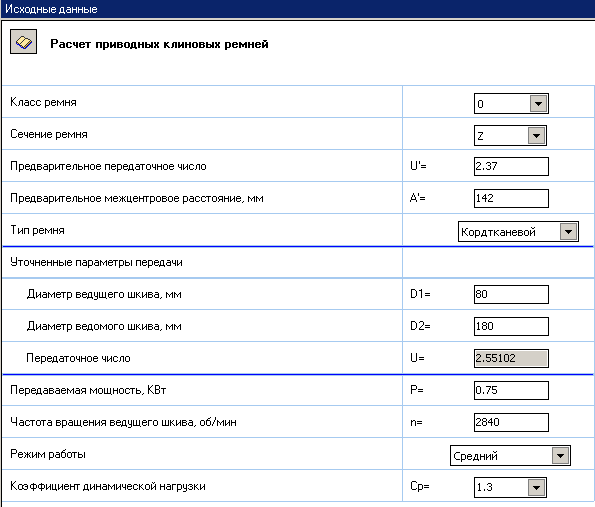

Вносим данные в открывшееся окно (Рис. 6.1.3.)
Рис. 6.1.3. Ввод исходных данных

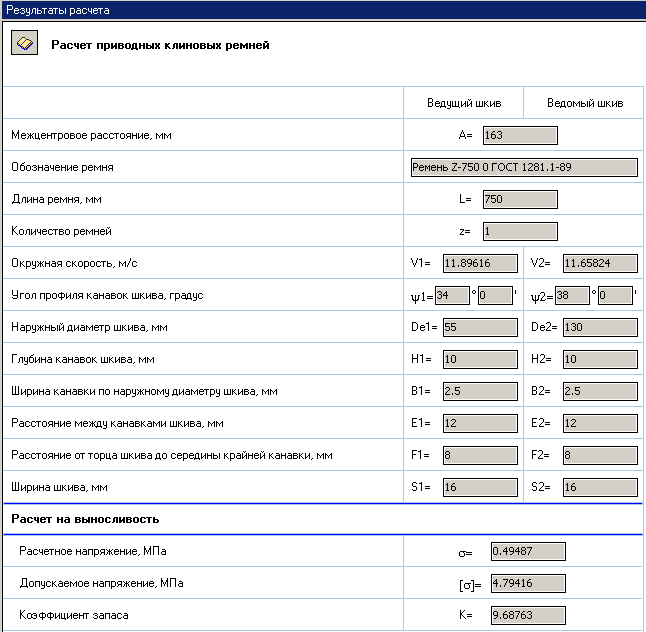

После заполнения данных нажимаем на кнопку Выполнить расчети получаем таблицу 6.1.1.
Таблица 6.1.1.
Расчёт геометрических и прочностных параметров
клиноременной передачи
