30.Основные параметры установок емкостной компенсации Q.

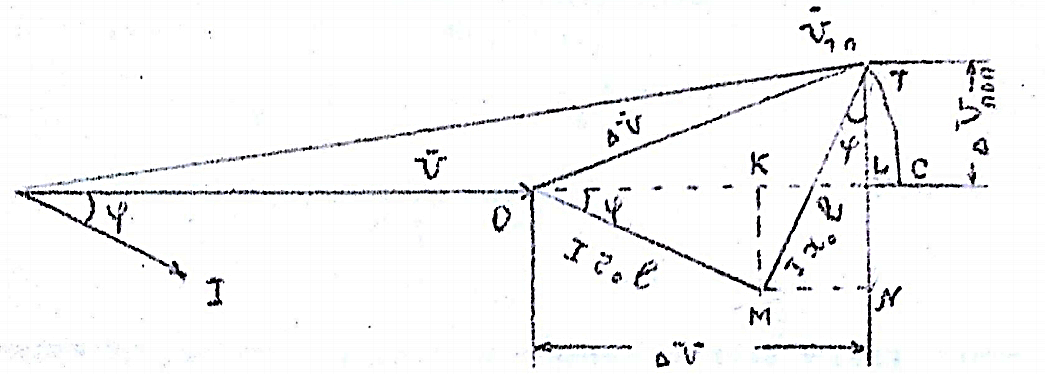

К параметрам установки ПЕК относят число последовательно соединенных конденсаторов в одной ветви установки М, число параллельных ветвей установки N и используемое значение индуктивности реактора, соответствующее одному из его ответвлений.

От числа параллельно соединенных ветвей конденсаторов зависит допустимая нагрузка установки по току, а от числа последовательно соединенных конденсаторов в одной ветви — степень компенсации потерь напряжения.

31.Общая структура расхода электроэнергии в системе тягового электроснабжения.

ЭЭС13 складываются из затрат на производство эл.энергии по всему комплексу электростанций, затрат на передачу и распределение эл.энергии до потребителя и прочих общесистемных затрат на обеспечение устойчивости и надёжности энергоснабжения, содержание общих резервов мощности, межсистемных ЛЭП и регулирование графика нагрузок.

Все затраты можно разделить на постоянные – независящие от объема выработанной энергии, и переменные – пропорциональные выработанной энергии.

Рассматривая структуру затрат ЭЭС, можно отметить, что в основном только затраты на топливо зависят от объема выработанной энергии.

32. Система тарифов на эл. энергию. Договор на оплату эл. энергии.

Тариф по счетчику электроэнергии предусматривает плату только на электроэнергию в киловатт-часах, учтенную счетчиками.

П=Эb, где b – тарифная ставка за 1 кВт*ч потребленной электроэнергии; Э – количество потребленной энергии, учтенной счетчиками.

Тройной тариф предусматривает помимо платы за потребленную мощность и энергию плату за присоединение к системе электроснабжения.

П=Pa+Эb+C, где Р – общая присоединенная мощность; а – плата за единицу присоединенной мощности; С – постоянная плата за присоединение.

Двухставочный тариф с основной ставкой за мощность присоединенных электроприемников предусматривает плату за суммарную мощность присоединенных электроприемников и плату за потребленную электроэнергию в киловатт-часах, учтенную счетчиками.

П=Рпа+Эb.

Двухставочный тариф с оплатой максимальной нагрузки предусматривает оплату как максимальной Pmax (кВт) нагрузки потребителя (основная ставка), так и потребленной электроэнергии в киловатт-часах, учтенной счетчиками. П=Pmaxa+Эb.

Двухставочный тариф с основной ставкой за мощность потребителя, участвующую в максимуме энергосистемы.

Одноставочный тариф, дифференцированный по времени суток, дням недели, сезонам года, предусматривает ставку только за энергию, учтенную счетчиками, но при разных дифференцированных ставках.

33. Условия оплаты за Q. Экономическое значение Q. Технический предел потребления Q

На сегодняшний день многие организации переплачивают за электроэнергию не менее 20%. Помимо оплаты основной (активной) электроэнергии во взаиморасчётах с энергосбытом фигурирует и реактивная электроэнергия.

   Это происходит по двум причинам. Во-первых, оплата за реактивную электроэнергию предусмотрена договором энергоснабжения. Во-вторых, просто потому, что энергоустановки генерируют реактивную электрическую энергию, а прибор учёта фиксирует информацию об этом.

   Если в первом случае, достаточно исключить из договора условие об оплате за реактивную электроэнергию (мощность), то во втором можно прибегнуть к техническому решению. Последнее, помимо исключения затрат на оплату за реактивную электроэнергию позволяет ещё и экономить обычную, активную электроэнергию. При этом, экономия составляет от 10 до 20% и более.

Чтобы начать экономить достаточно всего лишь установить компенсирующее устройство реактивной электроэнергии.

Экономические значения потребления и технические пределы потребления и генерации Q и энергии указывают отдельно по каждому присоединению (источнику питания) для всех потребителей, кроме ТП ждт, для которых эти значения указывают суммарно по всем ТП, которые соединены общей КС и производят расчеты за потребление энергии с одной энергоснабжающей организацией.

Если превышение технических пределов потребления и(или) генерации Q потребителем приводит к изменению U только в точке его присоединения, оно не влечет за собой других санкций со стороны энергоснабжающей организации, кроме освобождения ее от ответственности за режимы U у этого потребителя.

6. Длительность импульса по уровню 0,5 его амплитуды. Длительность временного перенапряжения

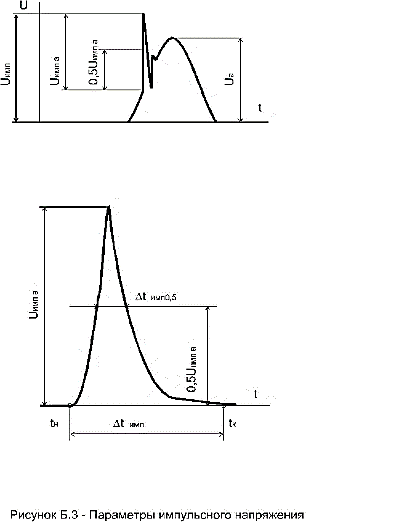

Импульсное напряжение Uимп в вольтах, киловольтах, (рисунок Б.3) измеряют как max значение U при резком его изменении (длительность фронта импульса не более 5 мс).  Длительность импульса U по уровню 0,5 его амплитуды tимп 0,5 в микросекундах, миллисекундах измеряют следующим образом.  *Выделяют из общей кривой U импульс напряжения и определяют амплитуду этого импульса Uимп а в вольтах, киловольтах как максимальное значение импульса напряжения

*Определяют моменты времени tн 0,5; tк 0,5 в микросекундах, миллисекундах (рисунок Б.3), соответствующие пересечению кривой импульса U горизонтальной линией, проведенной на половине амплитуды импульса, в микросекундах, миллисекундах.

*Вычисляют Δtимп 0,5 по формуле

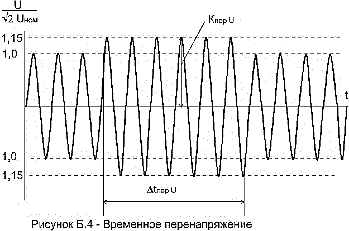

Временное перенапряжение *Измерение коэффициента временного перенапряжения Kпер U в относ-х единицах (рисунок Б.4) осуществляют следующим образом:  * Измеряют амплитудные значения напряжения Uа в вольтах, киловольтах на каждом полупериоде основной частоты при резком (длительность фронта до 5 мс) превышении уровня напряжения, равного 1,1Uном1/2 * Определяют макс-е из измеренных амплитудных значений напряжения Uа max.     С целью исключения влияния коммутационного импульса на значение коэффициента временного перенапряжения определение Uа max осуществляют через 0,04 с от момента превышения напряжением уровня, равного 1,1Uном.  *Вычисляют коэффициент временного перенапряжения по формуле.

*Длительность временного перенапряжения Δtпер в секундах, определяют следующим образом.  Фиксируют момент времени tн пер превышения действующим значением U уровня, равного 1,1Uном, и момент времени tк пер спада U до уровня 1,1Uном.

Вычисляют Δtпер U в секундах по формуле  Δtпер U = tк пер - tн пер

32. Система тарифов на эл. энергию. Договор на оплату эл. энергии.

Для финансовых расчетов между поставщиками и потребителями эл/энергии должны быть установле­ны какие-то системы ставок -тарифы, по которым осу­ществляется оплата полученной эл/энергии.

Основные виды тарифов на электроэнергию.

■Тариф по счетчику эл.энергии предусматривает плату П толь­ко за эл.энергию в киловатт-часах, учтенную счетчиками,

где b - тарифная ставка за 1 кВт-ч потребленной эл.энергии; Э - количество потребленной энергии, учтенной счетчиками.

Тариф по счетчику эл.энергии имеет несколько разновидно­стей - со скользящей, ступенчатой и дифференциальной шкалами, при которых по мере возрастания потребления снижается стоимость 1-цы эл.энергии.

■Тройной тариф предусматривает помимо платы за потребленную мощность и энергию плату за присоединение к системе ЭС. П=Pa+Эb+C, где Р – общая присоединенная мощность; а – плата за единицу присоединенной мощности; С – постоянная плата за присоединение.

■Двухставочный тариф с основной ставкой за мощность присоединенных ЭП предусматривает плату за суммарную мощность присоединенных ЭП и плату за потребленную электроэнергию в киловатт-часах, учтенную счетчиками. П=Рпа+Эb.

■Двухставочный тариф с оплатой max нагрузки предусматривает оплату как Pmax (кВт) нагрузки потребителя (основная ставка), так и потребленной электроэнергии в киловатт-часах, учтенной счетчиками. П=Pmaxa+Эb.

■Двухставочный тариф с основной ставкой за мощность потребителя, участвующую в максимуме энергосистемы.

■Одноставочный тариф, дифференцированный по времени суток, дням недели, сезонам года, предусматривает ставку только за энергию, учтенную счетчиками, но при разных дифференцированных ставках.

В договоре на оплату Э/Э указывается:

-надежность ЭС, штрафные санкции за перерыв в ЭС, нормы показателей КЭ, коэффициент реактивной мощности.

30.Основные параметры установок емкостной компенсации Q.

К параметрам установки ПЕК относят число последовательно соединенных кон-денсаторов в одной ветви установки М, число параллельных ветвей установки N и используемое значение индуктивности реактора, соответствующее одному из его ответвлений.

От числа параллельно соединенных ветвей конденсаторов зависит допустимая нагрузка установки по току, а от числа последовательно соединенных конденсаторов в одной ветви — степень компенсации потерь напряжения.

1 КЭ – качество электроэнергии

2 ЭП - электроприемник

3 КС – контактная сеть

4 ЭВ - электровоз

5 ЛЭП – линия электропередачи

6 МПЗ – межподстанционная зона

7 ТС – тяговая сеть

8 РЭ – рекуперирующий электровоз

9 ВЛПЭ – воздушные линии продольного электроснабжения

10 ЭПС – электроподвижной состав

11 ПС – пост секционирования

12 КУ – компенсирующее устройство

13 ЭЭС- электроэнергетическая система
