Вопросы к экзамену по Оборудованию

СОГЛАСОВАНО на МК по программам подготовки квалифицированных рабочих и служащих __________________Н.Ю. Першина «_________» _______________ 2014 г. Протокол № _______

УТВЕРЖДАЮ: Зам.директора по УР ________________________ И.Р. Тер-Абрамова «_________» ___________________ 2014 г.

Экзаменационные вопросы

по дисциплине «Оборудование, техника и технология электросварки»

для профессии 150709.02

«Сварщик (электросварочные газосварочные работы)»

II курс

1. Характеристики источников питания и требования к ним. Напряжение холостого хода. Напряжение дуги. Динамические свойства источников питания. Вольт-амперные характеристики.

2. Сварочные трансформаторы. Определение, общие сведения, классификация. Вольт-амперная характеристика.

3. Устройство трансформаторов с нормальным магнитным рассеянием. Принцип действия, регулирование сварочного тока.

4. Устройство трансформаторов с увеличенным магнитным рассеянием. Принцип действия, регулирование сварочного тока.

5. Сварочные выпрямители. Определение, общие сведения и классификация. Вольт-амперная характеристика.

6. Виды сварочных выпрямителей, устройство и принцип действия.

7. Сварочный преобразователь: назначение, устройство и принцип действия.

8. Балластный реостат: назначение устройство и принцип действия.

9. Осциллятор. Определение, устройство и принцип действия.

10. Импульсные возбудители дуги. Определение, устройство и принцип действия.

11. Параллельная работа источников питания сварочного тока. Требования и правила подключения.

12. Многопостовые источники питания. Вольт-амперные характеристики. Требования и правила подключения.

13. Общие сведения о сварочных автоматах и полуавтоматах. Механизация операций, степень механизации.

14. Принципы регулирования режима дуги. Зависимость длины дуги от напряжения дуги. Саморегулирование режима дуги. Автоматическое регулирования режима дуги.

15. Оборудование сварочного поста. Организация рабочего места. Средства защиты сварщиков.

16. Особенности сварки углеродистых сталей. Свойства сталей, технологические особенности сварки различных углеродистых сталей.

17. Особенности сварки легированных сталей. Свойства сталей, технологические особенности сварки различных легированных сталей.

18. Особенности чугунов. Свойства чугунов, технологические особенности сварки холодной и горячей сварки чугунов.

19. Особенности сварки алюминия и его сплавов. Свойства, технологические особенности сварки.

20. Особенности сварки меди и её сплавов. Свойства, технологические особенности сварки.

21. Особенности сварки титана и его сплавов. Свойства, технологические особенности сварки.

22. Особенности сварки под водой. Защита сварщика и оборудования. Зажигание дуги, особенности ее горения, способы сварки.

23. Сущность процесса аргонодуговой сварки. Виды аргона, требования к нему. Особенность процесса сварки.

24. Технология аргонодуговой сварки. Режимы сварки, технологические особенности.

25. Особенности сварки при низких температурах. Требования к металлу, термообработка, технологические особенности.

26. Устройство и принцип действия плазмотрона. Назначение, плазмообразующие газы, принцип действия.

27. Особенности плазменной сварки. Применение, режимы сварки, технологические особенности.

28. Методы, повышающие производительность труда при сварке. Организационные, организационно-технические. Высокопроизводительные способы ручной сварки.

ПРАКТИЧЕСКИЕ ЗАДАНИЯ:

• Что за процесс изображен на рисунке? Дать определение оборудования. Назвать все элементы оборудования. Что показывает график?

• Что за оборудование изображено на рисунке? Объяснить принцип действия.

• Что за оборудование изображено на рисунке? Объяснить принцип действия.

• Что за оборудование изображено на рисунке? Объяснить принцип действия.

• Что изображено на рисунке? Назвать и объяснить все составляющие.

• Что за оборудование изображено на рисунке? Объяснить принцип действия.

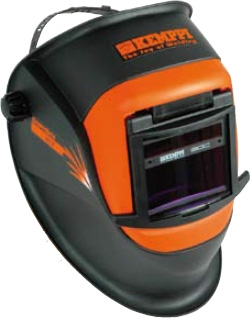

• Что это такое? Объяснить назначение и требования.

• Что за оборудование изображено на рисунке? Объяснить принцип действия.

• На рисунке показан сварочное устройство. Что это за оборудование и проставьте номера к узлам входящим в его состав:

• На рисунке приведены вольтамперная характеристика дуги 1 и внешняя характеристика источника тока 2. Какая точка соответствует режиму устойчивого горения дуги?

1. А 2. С 3. D 4. В

• На рисунке показана принципиальная электрическая схема ТСК-500. Расставьте цифры соответствующие данному устройству. Дать название устройства и его назначение:

• Что за процесс изображен на рисунке? Дать пояснения и объяснить технологию сварки.

• Что за процесс изображен на рисунке? Объяснить технологию.

• Что за процесс изображен на рисунке? Дать пояснения и объяснить технологию сварки.

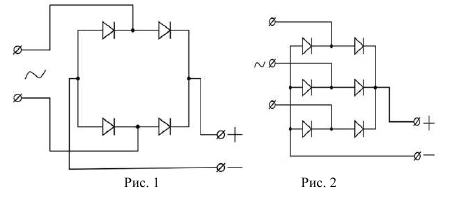

• Схемы какого оборудования здесь изображены? Дать определение. Сделайте сравнительный анализ электрических схем, представленных на рисунках.

• Какое оборудование изображено на рисунке. Дать определение, объяснить принцип работы

• Какой процесс изображен на рисунке. Объяснить принцип.

• Дать определение оборудования. Назвать все элементы оборудования. Объяснить принцип действия.

• Что показывают эти графики? Назвать каждый. Какой должна быть характеристика источника питания при ручной дуговой сварке?

• Что за процесс изображен на рисунке? Пояснить и объяснить его назначение и принцип действия.

•

• Объяснить принцип регулирования режима дуги при механизированной сварке.

•

• Что за процесс изображен на рисунке? Назвать все элементы оборудования.

• Дать определение оборудования. Назвать все элементы оборудования. Объяснить принцип действия.

• Дать определение оборудования. Назвать все элементы оборудования. Объяснить принцип действия.

• Что за процесс изображен на рисунке? Дать определение оборудования. Объяснить принцип действия. Что показывает график?

• Что за процесс изображен на рисунке? Дать определение оборудования. Назвать все элементы оборудования. Что показывает график?

Литература

1. В.И. Маслов «Сварочные работы», 9-е издание, переработанное и дополненное. Москва, изд.центр «Академия», 2012г.

2. Г.Г. Чернышов «Сварочное дело» Сварка и резка металлов, учебник, Москва, «ПрофОбрИздат», 2002г.

3. «Сварка и резка материалов» учебное пособие под ред. Ю.В. Казакова, 3-е издание, стереотипное, Москва, изд.центр «Академия», 2003г.
