ЛАБОРАТОРНАЯ РАБОТА №1

ОБЩИЕ СВЕДЕНИЯ

Температурный коэффициент ёмкости α_C (ТКЕ) отражает отклонение ёмкости, обусловленное изменением температуры, и, следовательно, характеризует температурную стабильность ёмкости конденсатора. Общее определение этого параметра соответствует выражению

Задав при комнатной температуре t_комн номинальную ёмкость С_ном и α_С, можно определить ёмкость при любой другой температуре t (с учётом знака α_С):

Для того, чтобы учесть наличие в конденсаторе r и L_C, кроме его ёмкости С, вместо реактивного сопротивления x_C надо пользоваться полным сопротивлением конденсатора

При увеличении частоты х_С снижается, а х_L растёт, поэтому зависимость полного сопротивления конденсатора от частоты должна иметь U-образный характер. При частоте выше резонансной конденсатор ведёт себя уже не как ёмкость, а как индуктивность:

Частотные свойства конденсатора можно также охарактеризовать его эффективной ёмкостью С_эф, определяемой из соотношения Z = 1/(ωC_эф).

Если в конденсаторе ωL >> r, то

Если r >> ωL, то

Собственная индуктивность конденсатора может быть определена по формуле

Частотная стабильность конденсаторов характеризуется величиной

В конденсаторах с мгновенными видами поляризации потери в диэлектриках обусловлены сквозной электропроводностью, тогда тангенс угла потерь можно рассчитать из выражения:

В сегнетокерамических конденсаторах наблюдается изменение ёмкости при изменении величины приложенного напряжения, которое можно оценить коэффициентом напряжения

В свою очередь, резисторы не являются чисто активными сопротивлениями R = R_ном – для них характерно наличие собственной индуктивности L_R и собственной ёмкости С_R. Обычно 1 / (ω C_R) >> R и полное сопротивление резистора

Максимальной L_R обладают проволочные резисторы и плёночные резисторы со спиральной нарезкой.

Частотная стабильность резисторов может быть охарактеризована величиной

Для композиционных резисторов влияние на частотную стабильность может оказывать и собственная ёмкость резистивного элемента.

Катушки индуктивности также имеют собственную параллельную ёмкость C_L и последовательное активное сопротивление обмотки R_об, которое зависит от частоты.

Эффективная индуктивность катушки находиться из выражения

Потери в катушках индуктивности принято характеризовать добротностью Q

ПРОТОКОЛ НАБЛЮДЕНИЙ

ЛАБОРАТОРНАЯ РАБОТА №1

ОПРЕДЕЛЕНИЕ ЭКСПЛУАТАЦИОННЫХ ХАРАКТЕРИСТИК

ПАССИВНЫХ ЭЛЕМЕНТОВ ЭЛЕКТРОННОЙ ТЕХНИКИ

Выполнили Григорьева В.В., Бабенко Д.П.

Факультет ФЭЛ

Группа № 1283

“____” __________ _____ Преподаватель: Гагарина А.Ю.

ОБРАБОТКА РЕЗУЛЬТАТОВ

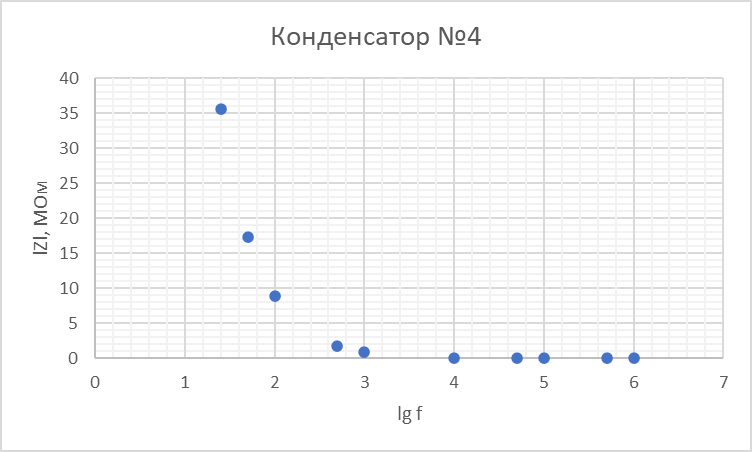

1. Построим частотные зависимости сопротивления для элементов

Пятая точка явно выглядит как промах, мы её исключаем. Тогда график будет иметь следующий вид:

Судя по виду зависимости, элемент «1» также является конденсатором.
