Ход работы

ЗАДАНИЕ 1. ГРАДУИРОВКА МОНОХРОМАТОРА УМ-2.

Таблица 1. Результаты измерений для ртутной лампы (ДРШ-250).

	J, B		J, B		J, B		J, B		J, B		J, B		J, B
0	0	510	0	1020	0,02	1540	0,02	2060	0,06	2580	0,04	3100	0,04
10	0	520	0	1030	0,02	1550	0,02	2070	0,06	2590	0,04	3110	0,04
20	0	530	0	1040	0,02	1560	0,02	2080	0,06	2600	0,04	3120	0,04
30	0	540	0	1050	0,02	1570	0,02	2090	0,06	2610	0,04	3130	0,04
40	0	550	0,7	1060	0,02	1580	0,02	2100	0,06	2620	0,04	3140	0,01
50	0	560	1,7	1070	0,04	1590	0,02	2110	0,06	2630	0,04	3150	0
60	0	570	1,75	1080	0,12	1600	0,02	2120	0,06	2640	0,04	3160	0
70	0	580	0,14	1090	0,26	1610	0,02	2130	0,06	2650	0,04	3170	0
80	0	590	0,02	1100	1,8	1620	0,02	2140	0,06	2660	0,02	3180	0
90	0	600	0,02	1110	5,2	1630	0,02	2150	0,06	2670	0,02	3190	0
100	0	610	0,04	1120	6	1640	0,02	2160	0,06	2680	0,02	3200	0
110	0	620	0,1	1130	4	1650	0,02	2170	0,16	2690	0,02	3210	0
120	0	630	0,16	1140	0,08	1660	0,02	2180	3,6	2700	0,02	3220	0
130	0	640	0,2	1150	0,06	1670	0,02	2190	8,8	2710	0,02	3230	0
140	0	650	0,02	1160	0,04	1680	0,02	2200	9,6	2720	0,02	3240	0
150	0	660	0,02	1170	0,04	1690	0,02	2210	6	2730	0,02	3250	0
160	0	670	0,02	1180	0,02	1700	0,02	2220	0,12	2740	0,02	3260	0
170	0	680	0,02	1190	0,02	1710	0,04	2230	0,06	2750	0,02	3270	0
180	0	690	0,02	1200	0,02	1720	0,06	2240	0,05	2760	0,02	3280	0
190	0	700	0,02	1210	0,02	1730	0,06	2250	0,06	2770	0,02	3290	0
200	0	710	0,02	1220	0,02	1740	0,06	2260	0,04	2780	0,02	3300	0
210	0	720	0,02	1230	0,02	1750	0,06	2270	0,06	2790	0,02	3310	0
220	0	730	0,02	1240	0,02	1760	0,1	2280	0,06	2800	0,02	3320	0
230	0	740	0,02	1250	0,02	1770	0,1	2290	0,06	2810	0,06	3330	0
240	0	750	0,02	1260	0,02	1780	0,12	2300	0,06	2820	0,1	3340	0
250	0	760	0,02	1270	0,02	1790	0,08	2310	0,06	2830	0,08	3350	0
260	0	770	0,02	1280	0,02	1800	0,06	2320	0,06	2840	0,02	3360	0
270	0	780	0,02	1290	0,02	1810	0,06	2330	0,06	2850	0,02	3370	0
280	0	790	0,02	1300	0,02	1820	0,06	2340	0,06	2860	0,04	3380	0
290	0	800	0,02	1310	0,02	1830	0,06	2350	0,1	2870	0,02	3390	0
300	0	810	0,02	1320	0,02	1840	0,06	2360	1,7	2880	0,02	3400	0
310	0	820	0,02	1330	0,02	1850	0,06	2370	4	2890	0,02	3410	0
320	0	830	0,02	1340	0,02	1860	0,04	2380	5,2	2900	0,02	3420	0
330	0	840	0,02	1350	0,02	1870	0,04	2390	3,4	2910	0,02	3430	0
340	0	850	0,02	1360	0,02	1880	0,04	2400	1	2920	0,02	3440	0
350	0	860	0,02	1370	0,02	1890	0,04	2410	0,06	2930	0,02	3450	0
360	0	870	0,02	1380	0,02	1900	0,04	2420	0,04	2940	0,02	3460	0
370	0	880	0,02	1390	0,02	1910	0,04	2430	0,04	2950	0,02	3470	0
380	0	890	0,02	1400	0,02	1920	0,04	2440	0,04	2960	0,02	3480	0
390	0	900	0,02	1410	0,02	1930	0,04	2450	0,04	2970	0,02	3490	0
400	0	910	0,02	1420	0,02	1940	0,04	2460	0,04	2980	0,02	3500	0
410	0	920	0,02	1430	0,02	1950	0,06	2470	0,04	2990	0,02	3510	0
420	0	930	0,02	1440	0,02	1960	0,06	2480	0,04	3000	0,04	3520	0
430	0	940	0,02	1450	0,02	1970	0,06	2490	0,04	3010	0,04	3530	0
440	0	950	0,02	1460	0,02	1980	0,06	2500	0,04	3020	0,04	3540	0
450	0	960	0,02	1470	0,02	1990	0,06	2510	0,04	3030	0,04	3550	0
460	0	970	0,02	1480	0,02	2000	0,06	2520	0,04	3040	0,04	3560	0
470	0	980	0,02	1490	0,02	2010	0,06	2530	0,04	3050	0,04	3570	0
480	0	990	0,02	1500	0,02	2020	0,06	2540	0,04	3060	0,04	3580	0
490	0	1000	0,02	1510	0,02	2030	0,06	2550	0,04	3070	0,04	3590	0
500	0	1010	0,02	1520	0,02	2040	0,06	2560	0,04	3080	0,04	3600	0

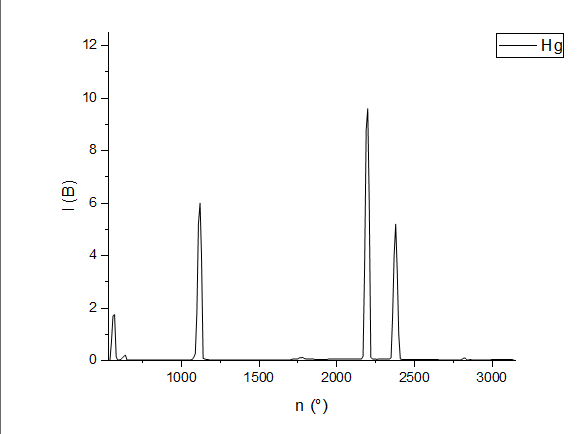

Рисунок 1. График зависимости интенсивности от угла поворота дифракционной решётки.

Таблица 2. Таблица чувствительных линий ртутной лампы (ДРШ-250).

Вещество	Линии спектра	Положение линии на шкале барабана	Длина волны
Ртуть	Фиолетовая	560	405,04
	Синяя	1120	436,23
	Зелёная	2200	546,06
	Жёлтая	2380	576,8

Рисунок 2. Градуировочный график для ртутной лампы.

ЗАДАНИЕ 2.

Изучение спектрального состава излучения характерных областей тлеющего разряда. Используя градуировочную кривую расшифруйте спектральный состав излучения и определите наполняющий газ ГРТ. Изучите распределение интенсивности и спектрального состава излучения по длине тлеющего разряда. Проведите анализ полученных результатов.

Таблица 3. Результаты измерений для ГРТ (спектр анода).

	J, B		J, B		J, B		J, B		J, B		J, B		J, B
0	0,02	510	0,2	1020	0,5	1540	0,56	2060	0,49	2580	0,54	3100	7,8
10	0,02	520	0,2	1030	0,5	1550	0,56	2070	0,49	2590	0,52	3110	7,6
20	0,02	530	0,2	1040	0,5	1560	0,56	2080	0,49	2600	0,51	3120	7
30	0,02	540	0,22	1050	0,5	1570	0,56	2090	0,49	2610	0,51	3130	6,4
40	0,02	550	0,22	1060	0,5	1580	0,56	2100	0,49	2620	0,5	3140	5,8
50	0,02	560	0,24	1070	0,5	1590	0,56	2110	0,48	2630	0,51	3150	5,2
60	0,02	570	0,24	1080	0,5	1600	0,56	2120	0,48	2640	0,52	3160	4,6
70	0,02	580	0,24	1090	0,5	1610	0,56	2130	0,48	2650	0,52	3170	4
80	0,02	590	0,24	1100	0,5	1620	0,56	2140	0,48	2660	0,54	3180	3,4
90	0,02	600	0,26	1110	0,5	1630	0,56	2150	0,48	2670	0,56	3190	3
100	0,02	610	0,26	1120	0,52	1640	0,56	2160	0,48	2680	0,57	3200	2,6
110	0,02	620	0,26	1130	0,52	1650	0,56	2170	0,48	2690	0,6	3210	2,2
120	0,02	630	0,28	1140	0,52	1660	0,56	2180	0,48	2700	0,62	3220	2
130	0,02	640	0,28	1150	0,52	1670	0,56	2190	0,48	2710	0,66	3230	1,6
140	0,02	650	0,28	1160	0,52	1680	0,56	2200	0,48	2720	0,72	3240	1,4
150	0,04	660	0,3	1170	0,52	1690	0,56	2210	0,48	2730	0,86	3250	1,2
160	0,04	670	0,3	1180	0,54	1700	0,56	2220	0,48	2740	1	3260	1
170	0,04	680	0,32	1190	0,54	1710	0,56	2230	0,48	2750	1,2	3270	0,8
180	0,04	690	0,3	1200	0,54	1720	0,56	2240	0,48	2760	1,5	3280	0,6
190	0,04	700	0,32	1210	0,54	1730	0,56	2250	0,48	2770	1,8	3290	0,4
200	0,06	710	0,34	1220	0,54	1740	0,56	2260	0,5	2780	2,25	3300	0,3
210	0,06	720	0,34	1230	0,55	1750	0,56	2270	0,5	2790	2,5	3310	0,2
220	0,06	730	0,34	1240	0,55	1760	0,56	2280	0,5	2800	2,8	3320	0,2
230	0,06	740	0,35	1250	0,56	1770	0,56	2290	0,52	2810	3,2	3330	0,2
240	0,06	750	0,36	1260	0,56	1780	0,56	2300	0,52	2820	3,8	3340	0,04
250	0,08	760	0,36	1270	0,56	1790	0,56	2310	0,54	2830	4,2	3350	0,04
260	0,08	770	0,38	1280	0,56	1800	0,56	2320	0,54	2840	4,6	3360	0,02
270	0,08	780	0,38	1290	0,56	1810	0,56	2330	0,54	2850	5,2	3370	0,02
280	0,08	790	0,38	1300	0,56	1820	0,56	2340	0,56	2860	5,6	3380	0,02
290	0,08	800	0,4	1310	0,56	1830	0,56	2350	0,58	2870	6,2	3390	0,01
300	0,1	810	0,4	1320	0,56	1840	0,56	2360	0,6	2880	6,8	3400	0,01
310	0,1	820	0,42	1330	0,56	1850	0,56	2370	0,59	2890	7,4	3410	0
320	0,1	830	0,42	1340	0,56	1860	0,56	2380	0,6	2900	7,8	3420	0
330	0,1	840	0,42	1350	0,56	1870	0,5	2390	0,61	2910	8,2	3430	0
340	0,12	850	0,42	1360	0,56	1880	0,5	2400	0,62	2920	8,6	3440	0
350	0,12	860	0,43	1370	0,56	1890	0,5	2410	0,63	2930	9,2	3450	0
360	0,12	870	0,44	1380	0,56	1900	0,5	2420	0,6	2940	9,6	3460	0
370	0,12	880	0,44	1390	0,56	1910	0,5	2430	0,62	2950	9,8	3470	0
380	0,14	890	0,44	1400	0,56	1920	0,5	2440	0,62	2960	9,6	3480	0
390	0,14	900	0,45	1410	0,56	1930	0,5	2450	0,63	2970	9,4	3490	0
400	0,14	910	0,46	1420	0,56	1940	0,5	2460	0,63	2980	10	3500	0
410	0,14	920	0,46	1430	0,5	1950	0,5	2470	0,62	2990	10	3510	0
420	0,16	930	0,46	1440	0,5	1960	0,5	2480	0,62	3000	10	3520	0
430	0,16	940	0,46	1450	0,5	1970	0,5	2490	0,62	3010	10	3530	0
440	0,16	950	0,46	1460	0,5	1980	0,5	2500	0,62	3020	11	3540	0
450	0,16	960	0,46	1470	0,5	1990	0,5	2510	0,62	3030	11	3550	0
460	0,18	970	0,46	1480	0,5	2000	0,5	2520	0,6	3040	10,5	3560	0
470	0,18	980	0,46	1490	0,5	2010	0,49	2530	0,58	3050	10	3570	0
480	0,18	990	0,46	1500	0,5	2020	0,49	2540	0,58	3060	10	3580	0
490	0,18	1000	0,48	1510	0,5	2030	0,49	2550	0,58	3070	9,5	3590	0
500	0,2	1010	0,46	1520	0,5	2040	0,49	2560	0,56	3080	9	3600	0

Рисунок 3. График зависимости интенсивности от угла поворота дифракционной решётки.

Деление барабана (n), град	Интенсивность (J), B	Длина волны (λ), нм
1850	0,56	518,0396
2350	0,6	565,4246
2400	0,63	570,1631
2500	0,62	579,6401
2540	0,58	583,4309
2940	9,8	621,3389
2970	10	624,182
3020	11	628,9205
3050	10	631,7636
3320	0,2	657,3515
3340	0,04	659,2469

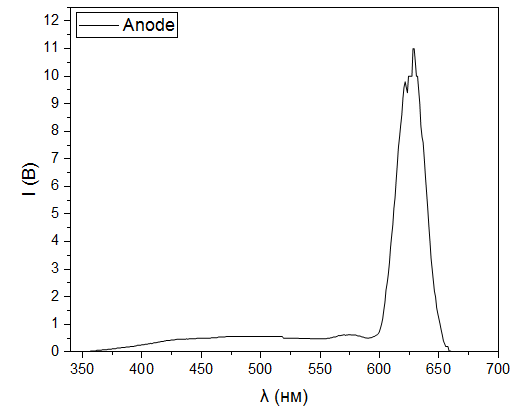

Рисунок 4. График зависимости интенсивности от длины волны.

Таблица 4. Результаты измерений для ГРТ (спектр катода).

	J, B		J, B		J, B		J, B		J, B		J, B		J, B
0	0	510	0,02	1020	0,08	1540	0,1	2060	0,1	2580	0,11	3100	0,61
10	0	520	0,02	1030	0,08	1550	0,1	2070	0,1	2590	0,11	3110	0,58
20	0	530	0,02	1040	0,08	1560	0,1	2080	0,1	2600	0,11	3120	0,53
30	0	540	0,02	1050	0,08	1570	0,1	2090	0,1	2610	0,11	3130	0,49
40	0	550	0,02	1060	0,08	1580	0,1	2100	0,1	2620	0,11	3140	0,48
50	0	560	0,02	1070	0,08	1590	0,1	2110	0,1	2630	0,11	3150	0,42
60	0	570	0,02	1080	0,08	1600	0,1	2120	0,1	2640	0,11	3160	0,36
70	0	580	0,04	1090	0,08	1610	0,1	2130	0,1	2650	0,11	3170	0,32
80	0	590	0,04	1100	0,08	1620	0,1	2140	0,1	2660	0,11	3180	0,28
90	0	600	0,04	1110	0,08	1630	0,1	2150	0,1	2670	0,11	3190	0,24
100	0,01	610	0,04	1120	0,08	1640	0,1	2160	0,1	2680	0,11	3200	0,2
110	0,01	620	0,04	1130	0,08	1650	0,1	2170	0,1	2690	0,11	3210	0,18
120	0,01	630	0,04	1140	0,08	1660	0,1	2180	0,1	2700	0,11	3220	0,15
130	0,01	640	0,04	1150	0,08	1670	0,1	2190	0,1	2710	0,12	3230	0,13
140	0,01	650	0,04	1160	0,08	1680	0,1	2200	0,1	2720	0,13	3240	0,11
150	0,01	660	0,04	1170	0,08	1690	0,1	2210	0,1	2730	0,14	3250	0,1
160	0,01	670	0,04	1180	0,08	1700	0,1	2220	0,1	2740	0,15	3260	0,08
170	0,01	680	0,04	1190	0,08	1710	0,1	2230	0,1	2750	0,17	3270	0,06
180	0,01	690	0,04	1200	0,08	1720	0,1	2240	0,1	2760	0,19	3280	0,05
190	0,01	700	0,05	1210	0,08	1730	0,1	2250	0,1	2770	0,21	3290	0,03
200	0,01	710	0,05	1220	0,08	1740	0,1	2260	0,1	2780	0,23	3300	0,02
210	0,01	720	0,05	1230	0,08	1750	0,1	2270	0,1	2790	0,26	3310	0,01
220	0,01	730	0,05	1240	0,08	1760	0,1	2280	0,1	2800	0,28	3320	0
230	0,01	740	0,05	1250	0,1	1770	0,1	2290	0,1	2810	0,31	3330	0
240	0,01	750	0,05	1260	0,1	1780	0,1	2300	0,1	2820	0,35	3340	0
250	0,01	760	0,05	1270	0,1	1790	0,1	2310	0,1	2830	0,38	3350	0
260	0,01	770	0,05	1280	0,1	1800	0,1	2320	0,1	2840	0,41	3360	0
270	0,01	780	0,05	1290	0,1	1810	0,1	2330	0,1	2850	0,44	3370	0
280	0,01	790	0,05	1300	0,1	1820	0,1	2340	0,1	2860	0,48	3380	0
290	0,01	800	0,06	1310	0,1	1830	0,1	2350	0,1	2870	0,52	3390	0
300	0,01	810	0,06	1320	0,1	1840	0,1	2360	0,1	2880	0,56	3400	0
310	0,01	820	0,06	1330	0,1	1850	0,1	2370	0,1	2890	0,6	3410	0
320	0,01	830	0,06	1340	0,1	1860	0,1	2380	0,11	2900	0,64	3420	0
330	0,01	840	0,06	1350	0,1	1870	0,1	2390	0,11	2910	0,66	3430	0
340	0,01	850	0,06	1360	0,1	1880	0,1	2400	0,11	2920	0,7	3440	0
350	0,02	860	0,06	1370	0,1	1890	0,1	2410	0,11	2930	0,85	3450	0
360	0,02	870	0,06	1380	0,1	1900	0,1	2420	0,11	2940	0,76	3460	0
370	0,02	880	0,06	1390	0,1	1910	0,1	2430	0,11	2950	0,78	3470	0
380	0,02	890	0,06	1400	0,1	1920	0,1	2440	0,11	2960	0,8	3480	0
390	0,02	900	0,08	1410	0,1	1930	0,1	2450	0,11	2970	0,82	3490	0
400	0,02	910	0,08	1420	0,1	1940	0,1	2460	0,11	2980	0,82	3500	0
410	0,02	920	0,08	1430	0,1	1950	0,1	2470	0,11	2990	0,84	3510	0
420	0,02	930	0,08	1440	0,1	1960	0,1	2480	0,11	3000	0,84	3520	0
430	0,02	940	0,08	1450	0,1	1970	0,1	2490	0,11	3010	0,86	3530	0
440	0,02	950	0,08	1460	0,1	1980	0,1	2500	0,11	3020	0,86	3540	0
450	0,02	960	0,08	1470	0,1	1990	0,1	2510	0,11	3030	0,84	3550	0
460	0,02	970	0,08	1480	0,1	2000	0,1	2520	0,11	3040	0,82	3560	0
470	0,02	980	0,08	1490	0,1	2010	0,1	2530	0,11	3050	0,8	3570	0
480	0,02	990	0,08	1500	0,1	2020	0,1	2540	0,11	3060	0,76	3580	0
490	0,02	1000	0,08	1510	0,1	2030	0,1	2550	0,11	3070	0,72	3590	0
500	0,02	1010	0,08	1520	0,1	2040	0,1	2560	0,11	3080	0,7	3600	0

Рисунок 5. График зависимости интенсивности от угла поворота дифракционной решётки.

Деление барабана (n), град	Интенсивность (J), B	Длина волны (λ), нм
350	0,02	375,8846
580	0,04	397,6817
700	0,05	409,0541
800	0,06	418,5311
900	0,08	428,0081
1250	0,1	461,1776
2370	0,11	567,32
2920	0,85	619,4435
2960	0,82	623,2343
2980	0,84	625,1297
3010	0,86	627,9728
3130	0,48	639,3452

Рисунок 6. График зависимости интенсивности от длины волны.

Таблица 5. Результаты измерений для ГРТ (положительный столб).

	J, B		J, B		J, B		J, B		J, B		J, B		J, B
0	0	510	0,1	1020	0,44	1540	0,76	2060	0,3	2580	1,3	3100	4,4
10	0	520	0,1	1030	0,44	1550	0,77	2070	0,3	2590	1,4	3110	4,2
20	0	530	0,1	1040	0,44	1560	0,78	2080	0,28	2600	1,45	3120	4
30	0	540	0,1	1050	0,46	1570	0,8	2090	0,28	2610	1,55	3130	3,6
40	0	550	0,1	1060	0,45	1580	0,8	2100	0,28	2620	1,6	3140	3,3
50	0	560	0,12	1070	0,45	1590	0,81	2110	0,28	2630	1,7	3150	3
60	0	570	0,12	1080	0,46	1600	0,82	2120	0,28	2640	1,8	3160	2,6
70	0	580	0,12	1090	0,48	1610	0,84	2130	0,28	2650	1,9	3170	2,3
80	0	590	0,12	1100	0,48	1620	0,85	2140	0,28	2660	1,9	3180	2
90	0	600	0,12	1110	0,48	1630	0,86	2150	0,28	2670	1,95	3190	1,9
100	0	610	0,14	1120	0,48	1640	0,88	2160	0,28	2680	2	3200	1,6
110	0	620	0,14	1130	0,48	1650	0,9	2170	0,28	2690	2	3210	1,45
120	0	630	0,14	1140	0,48	1660	0,9	2180	0,28	2700	2,1	3220	1,25
130	0	640	0,14	1150	0,48	1670	0,9	2190	0,28	2710	2,1	3230	1,1
140	0	650	0,16	1160	0,48	1680	0,9	2200	0,3	2720	2,15	3240	1
150	0	660	0,16	1170	0,48	1690	0,88	2210	0,32	2730	2,2	3250	0,85
160	0	670	0,16	1180	0,48	1700	0,88	2220	0,34	2740	2,35	3260	0,7
170	0	680	0,16	1190	0,48	1710	0,88	2230	0,35	2750	2,5	3270	0,6
180	0	690	0,16	1200	0,48	1720	0,88	2240	0,36	2760	2,65	3280	0,5
190	0	700	0,18	1210	0,5	1730	0,86	2250	0,38	2770	2,8	3290	0,4
200	0	710	0,18	1220	0,5	1740	0,85	2260	0,39	2780	2,9	3300	0,21
210	0	720	0,18	1230	0,52	1750	0,84	2270	0,4	2790	2,9	3310	0,15
220	0	730	0,18	1240	0,51	1760	0,83	2280	0,42	2800	3,1	3320	0,1
230	0	740	0,18	1250	0,51	1770	0,82	2290	0,44	2810	3,2	3330	0,08
240	0	750	0,18	1260	0,52	1780	0,8	2300	0,46	2820	3,4	3340	0,05
250	0,02	760	0,2	1270	0,54	1790	0,78	2310	0,48	2830	3,7	3350	0,04
260	0,02	770	0,2	1280	0,54	1800	0,75	2320	0,48	2840	3,9	3360	0,02
270	0,02	780	0,2	1290	0,54	1810	0,72	2330	0,5	2850	4,1	3370	0,02
280	0,02	790	0,2	1300	0,56	1820	0,68	2340	0,52	2860	4,2	3380	0,01
290	0,02	800	0,22	1310	0,56	1830	0,65	2350	0,54	2870	4,5	3390	0
300	0,02	810	0,22	1320	0,57	1840	0,63	2360	0,55	2880	4,6	3400	0
310	0,02	820	0,24	1330	0,58	1850	0,6	2370	0,56	2890	4,9	3410	0
320	0,02	830	0,24	1340	0,58	1860	0,58	2380	0,58	2900	5	3420	0
330	0,02	840	0,24	1350	0,59	1870	0,55	2390	0,59	2910	5,1	3430	0
340	0,02	850	0,26	1360	0,59	1880	0,52	2400	0,6	2920	5,4	3440	0
350	0,04	860	0,26	1370	0,6	1890	0,5	2410	0,61	2930	5,5	3450	0
360	0,04	870	0,28	1380	0,62	1900	0,47	2420	0,62	2940	5,6	3460	0
370	0,04	880	0,28	1390	0,63	1910	0,44	2430	0,62	2950	5,8	3470	0
380	0,04	890	0,3	1400	0,63	1920	0,42	2440	0,63	2960	5,9	3480	0
390	0,04	900	0,32	1410	0,64	1930	0,4	2450	0,63	2970	6	3490	0
400	0,05	910	0,32	1420	0,65	1940	0,37	2460	0,63	2980	6,1	3500	0
410	0,05	920	0,34	1430	0,65	1950	0,36	2470	0,64	2990	6,1	3510	0
420	0,05	930	0,34	1440	0,66	1960	0,34	2480	0,68	3000	6,2	3520	0
430	0,05	940	0,34	1450	0,66	1970	0,34	2490	0,74	3010	6,2	3530	0
440	0,05	950	0,36	1460	0,67	1980	0,33	2500	0,8	3020	6,2	3540	0
450	0,07	960	0,36	1470	0,68	1990	0,33	2510	0,85	3030	6,1	3550	0
460	0,07	970	0,38	1480	0,69	2000	0,32	2520	0,9	3040	6	3560	0
470	0,07	980	0,38	1490	0,7	2010	0,32	2530	0,92	3050	5,5	3570	0
480	0,07	990	0,38	1500	0,72	2020	0,32	2540	0,94	3060	5,5	3580	0
490	0,07	1000	0,41	1510	0,73	2030	0,31	2550	1,1	3070	5,4	3590	0
500	0,1	1010	0,41	1520	0,74	2040	0,3	2560	1,15	3080	5,2	3600	0

Рисунок 7. График зависимости интенсивности от угла поворота дифракционной решётки.

Деление барабана (n), град	Интенсивность (J), B	Длина волны (λ), нм
1090	0.48	446,0144
1230	0.52	459,2822
1560	0.8	490,5563
1640	0.9	498,1379
1710	0.88	504,7718
2300	0.48	560,6861
2460	0.64	575,8483
2530	0.94	582,4832
2640	1.9	592,9079
2670	2	595,751
2690	2.1	597,6464
2770	2.9	605,2228
2970	6.1	624,182
2990	6.2	626,0784
3030	6	629,8682
3050	5.5	631,7636

Рисунок 8. График зависимости интенсивности от длины волны.

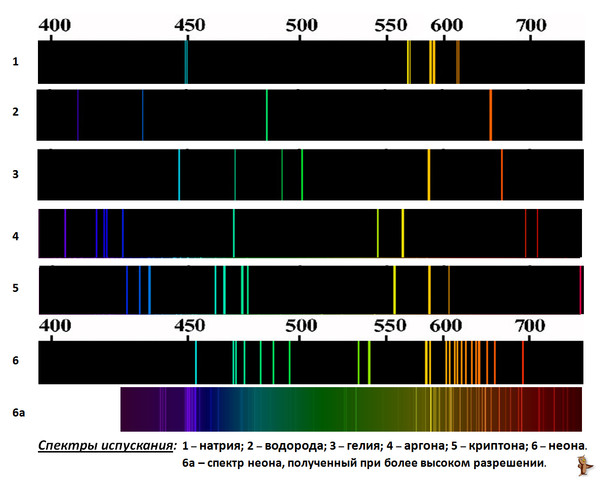

По данным из таблицы видно, что максимальная интенсивность достигается в диапазоне от 624 нм до 631 нм, нарастающая интенсивность приходится в интервале от 446 нм до 605 нм. При сравнении спектра имеющегося газа с известными спектрами газовых элементов, следует, что находящийся в ГРТ газ – неон (Ne).

Таблица 6. Изучение зависимости интенсивности излучения J по длине колбы лампы.

	J, B		J, B		J, B		J, B				J, B
0	0,038	20	0,07	40	0,12	60	0,03		80		0,01
1	0,049	21	0,07	41	0,12	61	0,02		81		0,01
2	0,052	22	0,07	42	0,12	62	0,02		82		0,01
3	0,054	23	0,07	43	0,12	63	0,02		83		0,01
4	0,06	24	0,07	44	0,12	64	0,01		84		0,01
5	0,06	25	0,07	45	0,12	65	0,01		85		0,01
6	0,06	26	0,07	46	0,12	66	0,01		86		0,01
7	0,06	27	0,07	47	0,12	67	0,01		87		0,01
8	0,06	28	0,07	48	0,12	68	0,01		88		0,01
9	0,06	29	0,07	49	0,12	69	0,01		89		0,02
10	0,08	30	0,07	50	0,11	70	0,01		90		0,03
11	0,08	31	0,07	51	0,07	71	0,01		91		0,04
12	0,07	32	0,07	52	0,07	72	0,01		92		0,04
13	0,07	33	0,07	53	0,06	73	0,01		93		0,04
14	0,07	34	0,08	54	0,06	74	0,01		94		0,1
15	0,06	35	0,08	55	0,06	75	0,01		95		0,12
16	0,06	36	0,09	56	0,06	76	0,01		96		0,12
17	0,07	37	0,09	57	0,05	77	0,01		97		0,12
18	0,08	38	0,11	58	0,04	78	0,01		98		0,72
19	0,06	39	0,11	59	0,03	79	0,01		99		1,35
								100		1,95

Рисунок 9. График излучения в максимуме свечения для анодной области разряда, L=100 мм, λ= 576,5782 нм, n=1670 °.

Рисунок 10. Изучение зависимости интенсивности излучения J по длине колбы лампы.

	J, B		J, B		J, B		J, B				J, B
100	16	80	0,12	60	0,2	40	1,2		20		0,75
99	18,5	79	0,12	59	0,24	39	1,2		19		0,75
98	19	78	0,12	58	0,28	38	1,15		18		0,75
97	9	77	0,12	57	0,32	37	1,15		17		0,75
96	1,5	76	0,12	56	0,38	36	1,1		16		0,75
95	1,2	75	0,1	55	0,43	35	1		15		0,75
94	1,1	74	0,1	54	0,56	34	0,95		14		0,75
93	0,82	73	0,1	53	0,64	33	0,9		13		0,75
92	0,33	72	0,1	52	0,72	32	0,9		12		0,75
91	0,22	71	0,1	51	0,8	31	0,9		11		0,8
90	0,2	70	0,1	50	0,9	30	0,8		10		0,9
89	0,2	69	0,1	49	1	29	0,8		9		0,9
88	0,2	68	0,1	48	1,1	28	0,8		8		0,9
87	0,2	67	0,1	47	1,15	27	0,8		7		0,9
86	0,18	66	0,1	46	1,15	26	0,75		6		0,8
85	0,16	65	0,11	45	1,1	25	0,75		5		0,8
84	0,16	64	0,12	44	1,25	24	0,75		4		0,75
83	0,16	63	0,14	43	1,25	23	0,75		3		1,15
82	0,14	62	0,15	42	1,25	22	0,75		2		3,2
81	0,14	61	0,16	41	1,25	21	0,75		1		7,25
								0		9

Рисунок 11. График излучения в максимуме свечения для анодной области разряда, L=100 мм, λ= 721,9146 нм, n=3010 °.

ЗАДАНИЕ 3.

Таблица 7. Измерение тока разряда при постоянном напряжении 180 В.

№	Напряжение (U), B	Сила тока (I), мкA
1	260	1
5	260	7
7	260	14
3	270	20
4	270	40
2	300	70
6	350	100
9	380	600
8

Рисунок 12. Вольтамперная характеристика тлеющего разряда при постоянном напряжении 180 В.

Область токов 1 соответствует переходной стадии к тлеющему разряду, 2 область нормальному тлеющему разряду.

Таблица 8. Измерение тока разряда при постоянном напряжении 200 В.

№	Напряжение (U), B	Сила тока (I), мкA
1	500	1
5	340	8
2	400	9
6	340	11
7	360	17
3	360	26
4	280	56
9	280	600
8

Рисунок 13. Вольтамперная характеристика тлеющего разряда при постоянном напряжении 200 В.

Область токов 1 соответствует переходной стадии к тлеющему разряду, 2 область нормальному тлеющему разряду.

Таблица 9. Измерение тока разряда при постоянном напряжении 220 В.

№	Напряжение (U), B	Сила тока (I), мкA
1	600	3
5	280	10
6	320	13
7	320	20
3	340	34
4	280	68
2	360	600
9	320	600
8

Рисунок 14. Вольтамперная характеристика тлеющего разряда при постоянном напряжении 220 В.

Область токов 1 соответствует переходной стадии к тлеющему разряду, 2 область нормальному тлеющему разряду.

Вывод: в результате данной лабораторной работы были изучены оптические и электрические параметры тлеющего разряда, также были получены навыки работы с устройством и приборами, элементами спектрального анализа. Были построены графики зависимости интенсивности от длины волны и в сравнении с известными спектрами было определено, что газ, находящийся в ГРТ – неон. Также были построены вольтамперные характеристики самостоятельных разрядов и определены аномальные и нормальные области тлеющего разряда.

<<< < Предыдущая 1 23 / 33

Соседние файлы в папке Лабораторные работы

#
13.10.2023317.91 Кб3ЛР_1.docx
#
28.12.20232.14 Mб6ЛР_2.docx
#
28.12.2023572.54 Кб3ЛР_3.docx
