Лекция 2 - дополнение
Коровин К.О.
к.ф-м.н. , доцент кафедры РОС СПбГУТ
Тема Лекции |
2 |
-Характеристика антенн
Антенны |
3 |
Антенной называется устройство, предназначенное для излучения или приема электромагнитных волн. Антенна обеспечивает связь между фидерной линией и окружающей средой. Колебания высокой частоты с выхода передатчика по фидерной линии поступают на вход антенны и в виде электромагнитных волн излучаются в пространство.
Приемная антенна улавливает электромагнитные волны и преобразует их в СВЧ колебания, передаваемые по фидерной линии в приемник.
Амплитудная характеристика направленности антенны.
Направленные свойства антенны принято определять амплитудной характеристикой направленности, т. е. зависимостью напряженности излучаемого антенной поля E( ; φ) в точке наблюдения от углов в вертикальной плоскости и φ в горизонтальной плоскости.
Антенны
4

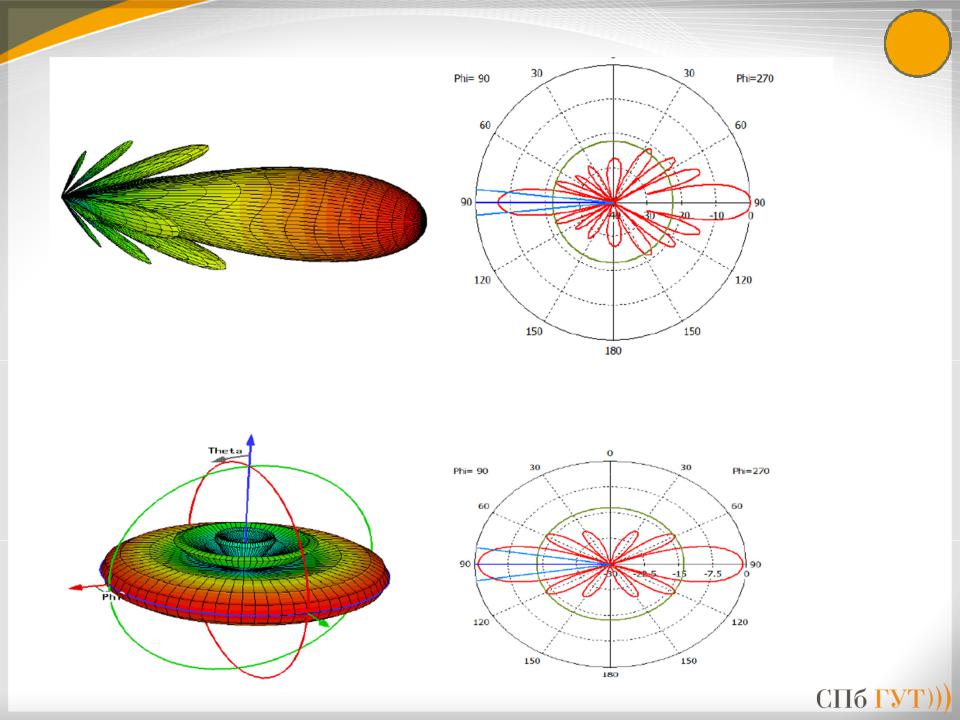

Диаграмма направленности антенны (ДНА) — графическое изображение амплитудной характеристики направленности. Пространственная ДНА изображается в виде поверхности, описываемой концом радиуса-вектора, исходящего из начала координат, длина которого в каждом направлении пропорциональна функции F( ; φ).
Коэффициент направленного действия (КНД) характеризует способность антенны концентрировать излученное электромагнитное поле в каком-либо направлении, представляет собой отношение плотности потока мощности, излучаемого антенной в данном направлении, к усредненной по всем направлениям плотности потока мощности.
Антенны
3
Антенны
3
Антенны
3
Антенны |
5 |
|
где Sа — площадь раскрыва антенны; Kип— коэффициент использования излучающей поверхности, — длина рабочей волны.
Зная КНД, можно ориентировочно определить ширину главного лепестка антенны.
У большинства антенн радиорелейных и спутниковых систем передачи ширина ДНА по половинной мощности в вертикальной плоскости примерно равна ширине диаграммы в горизонтальной плоскости
Характеристики антенн |
6 |
|
Характеристики антенн |
7 |
|
Коэффициент защитного действия (КЗД) вводится для характеристики степени ослабления антенной сигналов, принятых с обратного направления, и рассчитывается по формуле
— коэффициенты усиления антенны в направлении главного лепестка ДНА и в обратном
направлении. При использовании на РРЛ двухчастного плана требуется Kз.д.> 65:::70 дБ.
Также важен КЗД для обеспечения электромагнитной совместимости радиосистем.
Кроссполяризационная защита антенны — ослабление поля перекрёстной поляризации кроссполяризационной
волны (XPD — Cross Polar Discrimination — кроссполяризационная развязка, ослабление).
Этот параметр количественно определяется коэффициентом XPD
() — коэффициент усиления антенны на основной поляризации; G
() — коэффициент усиления антенны для кроссполяризационного сигнала.
