Построение и оптимизация радиотехнических систем
Тема: Методы расчета закрытых интервалов. Расчет распространения радиоволн
Лекция 6
Коровин К.О.
к.ф-м.н. , доцент кафедры РОС СПбГУТ
Тема Лекции |
2 |
-Проектирование и расчет ЦРРЛ.
-Характеристика основных задач проектирования и расчета ЦРРЛ. - -
-Расчет дифракционных потерь на закрытых и полуоткрытых интервалах.
-Анализ условий отражения радиоволн от земной поверхности
Расчет множителя ослабления на открытых трассах |
|
Частотная селективность. |
3 |
Частотная селективность
Изменения множителя ослабления на интервале, обусловленные интерференционными явлениями, носят частотно избирательный характер, что выражается в неравномерном ослаблении амплитуд различных составляющих спектра.
При большом коэффициенте отражения и сравнительно широкой полосе частот передаваемых сигналов различие в значениях множителя ослабления для колебаний несущей и боковых частот получается заметным даже для первого интерференционного минимума. А при попадании в более далекие минимумы (например, на интервалах РРЛ с большими просветами) возможно уменьшение амплитуд отдельных составляющих спектра до уровня, меньшего, чем пороговый уровень, что приведет к появлению нелинейных искажений. .

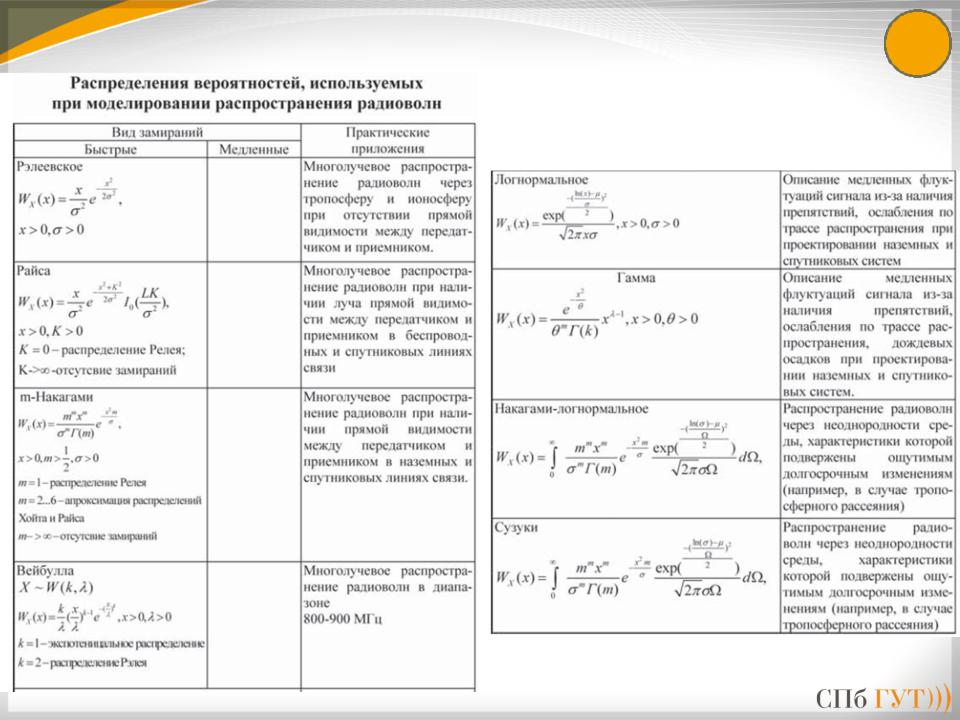

Виды замираний и способы борьбы с ними |
4 |
Виды замираний и способы борьбы с ними |
4 |
Расчет множителя ослабления на полуоткрытых и |
|
закрытых трассах |
5 |
Профиль закрытой трассы с препятствием, аппроксимированным сферой.
На полуоткрытых и закрытых интервалах РРЛ множитель ослабления рассчитывается с помощью приближенных методов, которые основываются на теории дифракции радиоволн с учетом реальных препятствий на трассе, аппроксимируемых сферами, радиус которых определяется конкретным видом препятствия.
При аппроксимации препятствий определяется параметр р, характеризующий радиус кривизны препятствия и зависящий от высоты у и хорды r сегмента аппроксимирующей сферы.
Расчет множителя ослабления на полуоткрытых и |
6 |
||
закрытых трассах |
|||
|
|||

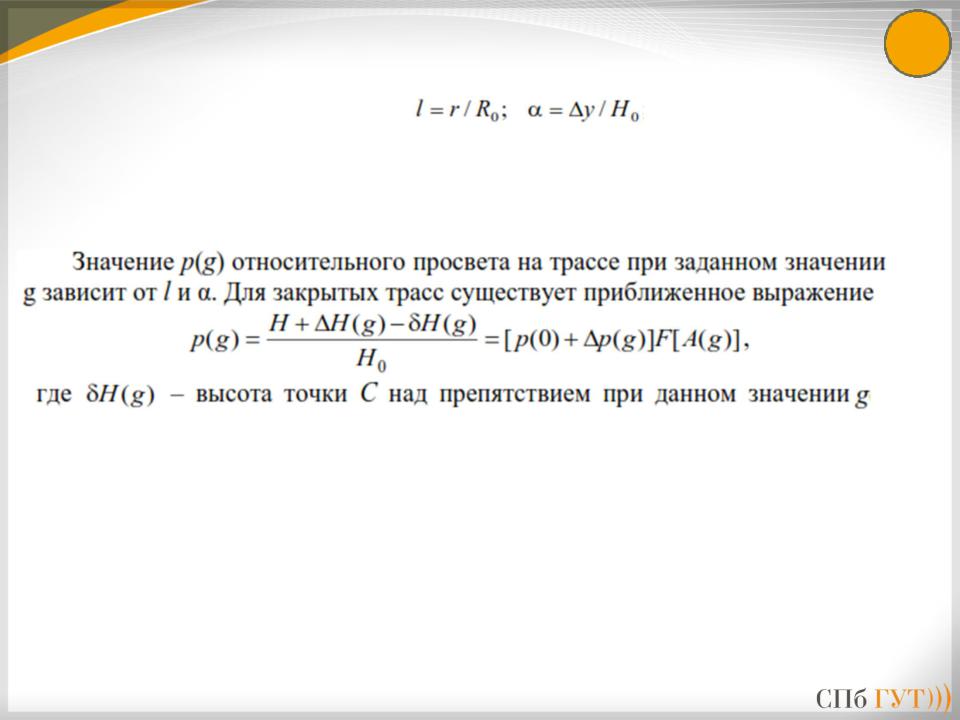

По значениям r и у по формулам |
вычисляются значения |
|
|
l и . |
V (35 40)дБ модуль множителя |
|
|
Трассы с одним препятствием. При |
|
ослабления V дБ можно рассчитать по приближенной формуле V V0[1 p(g)] где Vo - ослабление на касательной трассе (Н=0), дБ.
Формула V V0[1 p(g)] дает наибольшие ошибки в области глубокой тени, когда трасса не может быть хорошо аппроксимирована сферой – имеет острую вершину (трасса с клиновидными препятствиями), или в случае плоской трассы.
В этом случае следует пользоваться более точными формулами В. А. Фока.
Расчет множителя ослабления на полуоткрытых и |
|
закрытых трассах |
7 |
При наличии на трассе нескольких препятствий с различным взаимным расположением очень трудно строго рассчитать множитель ослабления. Для этого используются некоторые упрощения и приближенные соотношения:

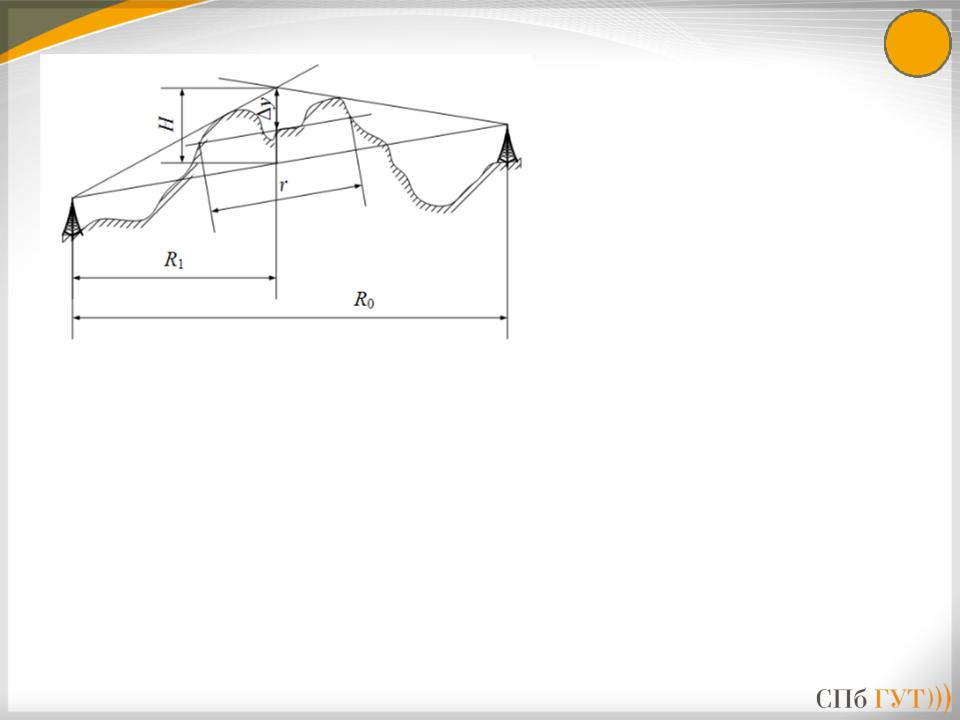

1. Два или несколько препятствий, близко расположенных друг от друга, могут быть приняты за одно эквивалентное, модуль множителя ослабления V которого рассчитываетсяV V0[1 p(g)]. При этом значения Н и r находятся из профиля интервала:
а) r определяется касательными к профилю препятствия и равно расстоянию между точками касания, если при этом оказывается, что y H0;
б) если y H0 то первоначально от точки пересечения касательных откладывается отрезок y H0, а затем проводится линия, параллельная АВ, определяющая хорду r.

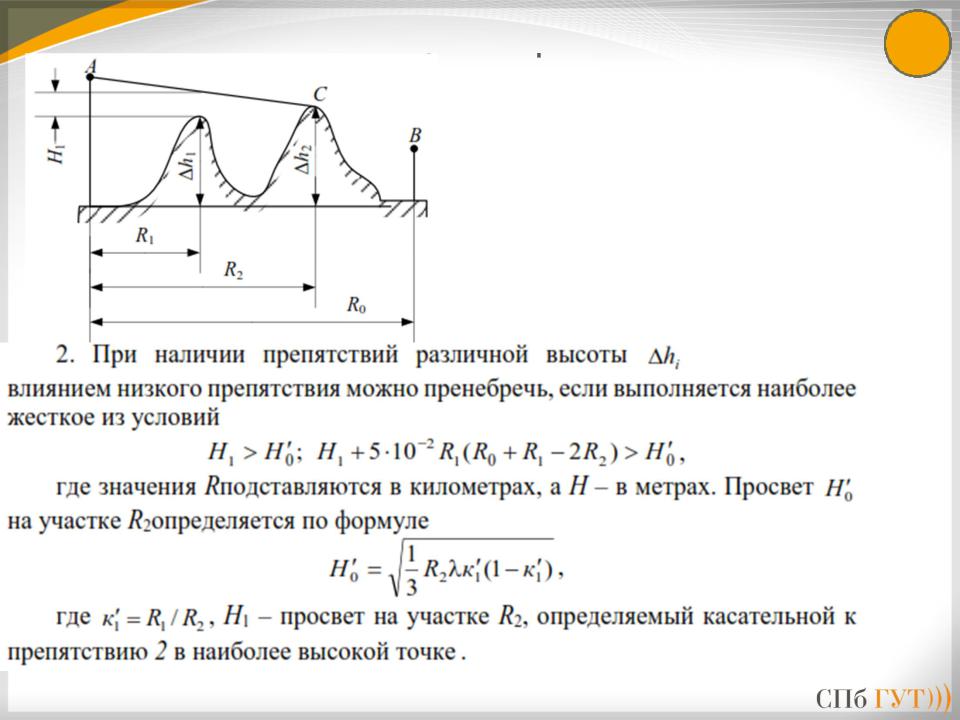

Расчет множителя ослабления на полуоткрытых и |
|
закрытых трассах |
8 |

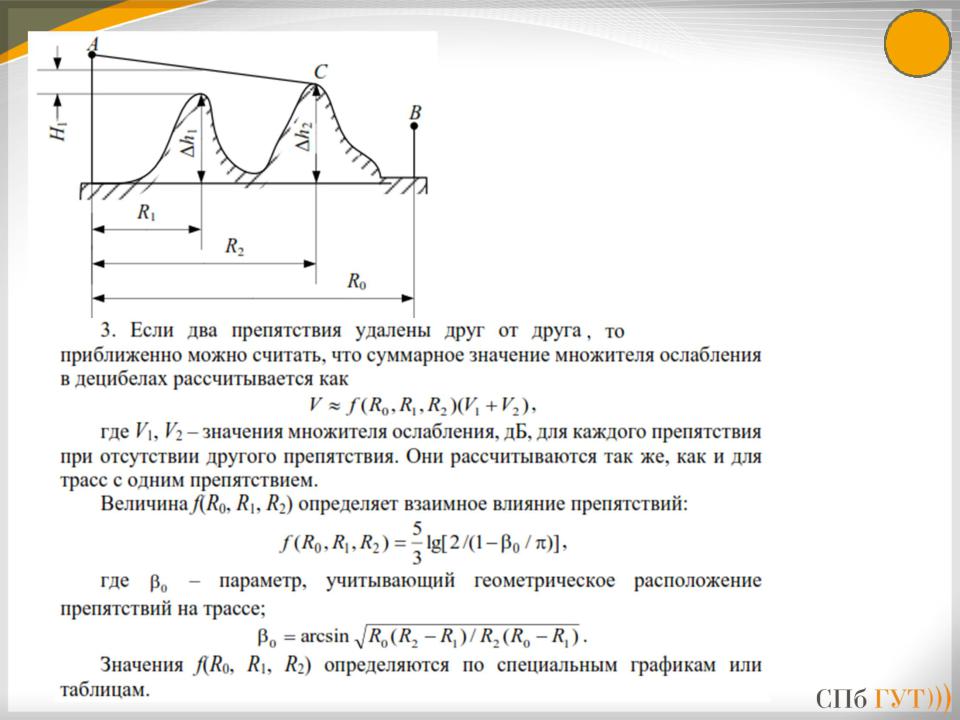

Расчет множителя ослабления на полуоткрытых и закрытых |
|
трассах |
9 |
