Илья Муромец

Тип: бомбардировщик-биплан

Производитель: Русско-Балтийский вагонный завод

Главный конструктор: И. И. Сикорский

Первый полёт: 23 декабря 1913 года

Начало эксплуатации: 1913

Единиц произведено: 80

Технические характеристики:

Экипаж, чел: 4

Максимальная скорость, км/ч: 105

Продолжительность полета, ч.: 5

Масса пустого, кг: 3100

Масса загруженного, кг: 4600

М-5

Тип: летающая лодка

Главный конструктор: Д.П.Григорович

Первый полёт: май 1915

Начало эксплуатации: 1915

Конец эксплуатации: 1924

Основные эксплуатанты: Россия

Единиц произведено: 183

Технические характеристики

Экипаж, чел: 2

Максимальная скорость,км/ч: 105 км/ч

Продолжительность полета, ч: 4,0

Масса пустого, кг: 660 кг

Масса полной нагрузки, кг: 300

Масса полетная, кг: 960

Нормальная взлётная масса,кг: 18 000 кг

М-9

Тип: летающая лодка

Главный конструктор: Д.П.Григорович

Первый полёт: 7.06.1915

Основные эксплуатанты: Россия

Технические характеристики

Экипаж, чел: 3

Максимальная скорость, км/ч: 100—110

Продолжительность полета, час: 5

Масса пустого самолета, кг: 1060

Полезная нагрузка, кг: 350—450

Полная нагрузка, кг 480

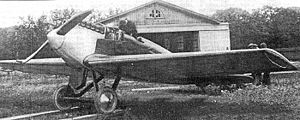

АНТ-1

Разработчик: ОКБ Туполева

Страна: СССР

Первый полет: 21 октября 1923 г.

Технические характеристики:

Экипаж, чел 1

Максимальная скорость, км/ч 125

Практическая дальность, км 540

Масса пустого самолета, кг 229

Максимальная взлетная масса,кг 360

АК-1

Тип: Легкий многоцелевой самолет

Разработчик: Александров, Калинин

Страна: СССР

Первый полет: 1924

Технические характеристики:

Экипаж, чел: 1

Максимальная скорость, км/ч: 147

Масса пустого самолета,кг: 1096

Максимальная взлетная масса, кг:1685

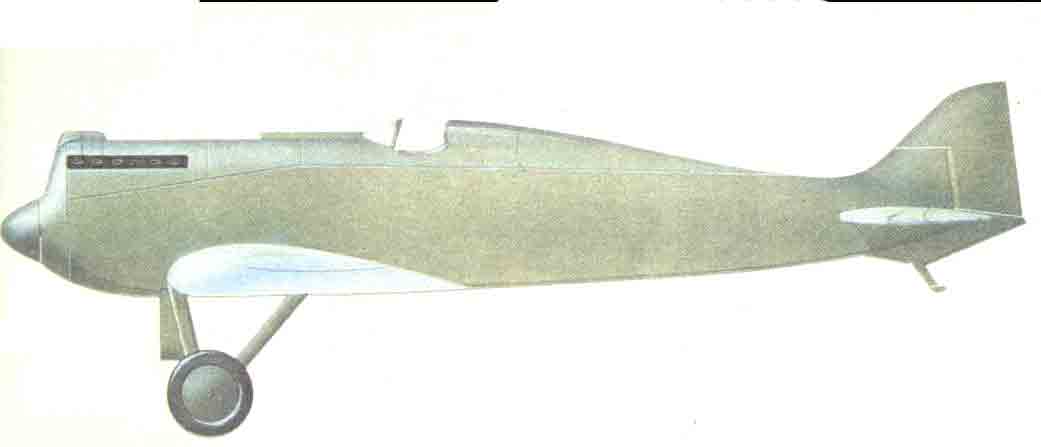

И-1

Тип: истребитель

Разработчик: Д. П. Григорович (истребитель — биплан) и Н. Н. Поликарпов (истребитель — моноплан)

Страна: СССР

Первый полет: 1924

Колличество экземпляров: выпущено 33

Принят на вооружение: не был принят

Технические характеристики

Экипаж: 1 чел

Максимальная скорость,км/ч: 230 (биплан), 260 (моноплан)

Дальность полёта,км: 600-650

Масса снаряжённого,кг: 1112

Макс. Взлётная масса,кг: 1510

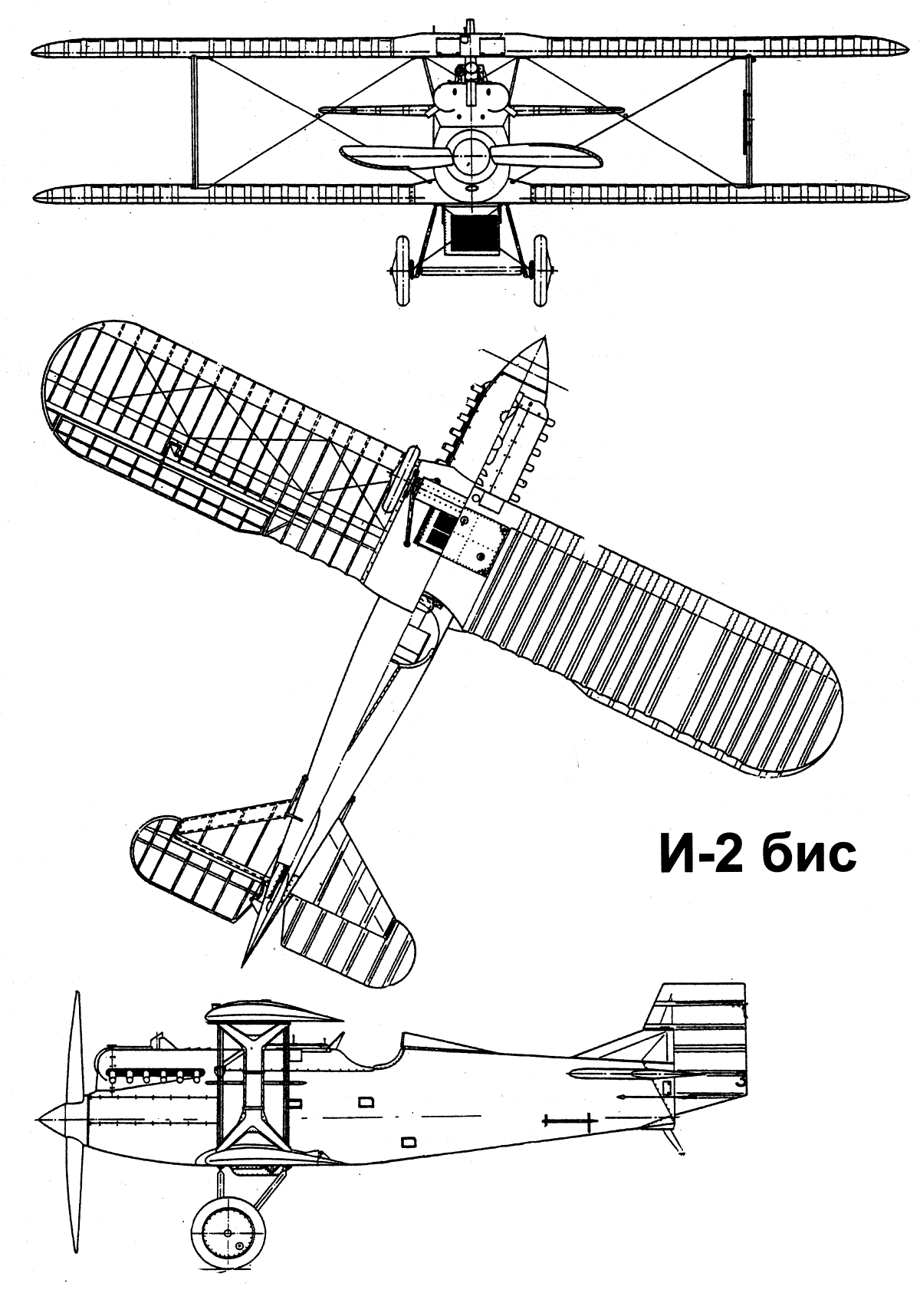

И-2

Тип: Истребитель

Разработчик: Григорович

Страна: СССР

Первый полет: 4 ноября1924

Выпущено: 211 экземпляров

Технические характеристики:

Экипаж,чел: 1

Макс. скорость,км/ч: 220 -242 км/ч

Продолжительность полета, ч: 2.5

Дальность полёта,км: 600

Макс. взлётная масса,кг: 1575

Масса пустого самолета,кг: 1152

АНТ-2

Тип: легкий самолёт

Производитель: КБ Туполев

Первый полёт: 26 мая 1924

Единиц произведено: 5

Технические характеристики:

Экипаж,чел: 1

Число пассажиров,чел: 2

Максимальная скорость, км/ч: 155

Техническая дальность полёта,км: 750

Практическая дальность, км 425

Масса пустого самолета,кг 500

Максимальная взлетная масса,кг 820

АНТ-3

Разработчик: ОКБ Туполева

Страна: СССР

Первый полет: 1925

Тип: Легкий самолет

Технические характеристики:

Экипаж, чел 1

Максимальная скорость, км/ч 226

Практическая дальность, км 560

Масса пустого самолета,кг: 1412

Максимальная взлетная масса: 2400

АНТ-4

Разработчик: ОКБ Туполева

Страна: СССР

Первый полет: 1929

Тип: Самолет для дальних перелетов

Технические характеристики:

Экипаж,чел: 4

Максимальная скорость, км/ч: 207

Практическая дальность, км 1425

Масса пустого самолета,кг: 4630

Максимальная взлетная масса,кг: 7928

Ил-4

Разработчик: ОКБ Ильюшина

Страна: СССР

Первый полет: 1940

Тип: Дальний бомбардировщик

Технические характеристики:

Экипаж,чел: 3-4

Максимальная скорость, км/ч: 300

Практическая дальность, км: 4000

Масса пустого самолета,кг: 6421

Нормальная взлетная масса,кг: 10055

Максимальная взлетная масса,кг: 12120

Максимальная скорость , км/ч: 398

ДБ-3

Разработчик: ОКБ Ильюшина

Страна: СССР

Первый полет: 1935

Тип: Дальний бомбардировщик

Масса, кг

пустого самолета 5030

нормальная взлетная 7745

максимальная взлетная 9450

Максимальная скорость , км/ч 439

Крейсерская скорость , км/ч 320

Практическая дальность, км 3800

Экипаж 3

АНТ-25

Разработчик: ОКБ Туполева, Сухой

Страна: СССР

Первый полет: 1933

Тип: Многоцелевой самолет

Технические характеристики:

Экипаж, чел : 3

Практическая дальность, км: 10800

Максимальная скорость, км/ч: 244

Масса пустого самолета, кг: 3784

Максимальная взлетная масса, кг: 10000

К-5

Разработчик: Калинин

Страна: СССР

Первый полет: 1929

Тип: Пассажирский самолет

Технические характеристики:

Экипаж, чел: 2

Полезная нагрузка: 8 пассажиров или 690 кг груза

Практическая дальность, км: 960

Максимальная скорость, км/ч: 206

Масса пустого самолета, кг: 3060

Максимальная взлетная масса, кг: 4030

АНТ-9

Разработчик: ЦАГИ

Страна: СССР

Первый полет: 1929

Тип: Магистральный пассажирский самолет

Технические характеристики:

Экипаж, чел: 2

Полезная нагрузка,кг: 1700

Максимальная скорость, км/ч: 209

Практическая дальность, км: 1000

Масса пустого самолета,кг: 3650

Максимальная взлетная масса,кг: 5043

ЯК-1

Разработчик: ОКБ Яковлева

Страна: СССР

Первый полет: 1941

Тип: Ударный истребитель

Технические характеристики:

Экипаж,чел: 1

Максимальная скорость , км/ч: 528

Практическая дальность, км: 760

Масса пустого самолета,кг: 2490

Нормальная взлетная масса,кг: 2995

ЯК-7

Разработчик: ОКБ Яковлева

Страна: СССР

Первый полет: 1941

Тип: Истребитель

Технические характеристики:

Экипаж,чел: 1

Максимальная скорость , км/ч: 615

Практическая дальность, км: 700

Масса пустого самолета,кг: 2745

Нормальная взлетная масса,кг: 3370

МИГ-1

Разработчик: ОКБ Микояна, Гуревича

Страна: СССР

Первый полет: 1940

Тип: Истребитель

Технические характеристики:

Экипаж,чел: 1

Максимальная скорость , км/ч: 486

Практическая дальность, км: 580

Масса, кг

пустого самолета 2411

нормальная взлетная 3099

максимальная взлетная 3319

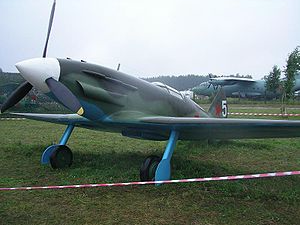

МИГ-3

Разработан: ОКБ Микояна и Гуревича

Назначение: высотный истребитель-перехватчик

Первый полёт: 1940

Производитель: МАПО «МиГ»

Технические характеристики:

Экипаж: 1 чел

Макс. скорость,км/ч: 640

Дальность полёта,км: 1250

Масса пустого самолета,кг: 2699

Ил-2

Разработчик: ОКБ Ильюшина

Страна: СССР

Первый полет: 1940

Тип: тяжелый одноместный штурмовик

Технические характеристики:

Экипаж 1

Практическая дальность, км 638

Максимальная скорость , км/ч 450

Масса пустого самолета,кг 3990

Нормальная взлетная масса,кг 5310

Пе-2

Разработчик: Петляков,1940

Технические характеристики:

Экипаж,чел: 3

Практическая дальность, км: 1500

Максимальная скорость , км/ч: 432

Масса пустого самолета,кг: 6200

Нормальная взлетная масса,кг: 7775

Максимальная взлетная масса,кг: 8715

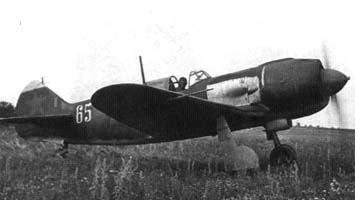

Ла-5

Разработчик: ОКБ Лавочкина

Страна: СССР

Первый полет: 1942

Тип: Истребитель

Технические характеристики:

Экипаж,чел: 1

Максимальная скорость , км/ч: 580

Практическая дальность, км: 1190

Масса пустого самолета,кг: 2681

Взлетная масса,кг: 3360

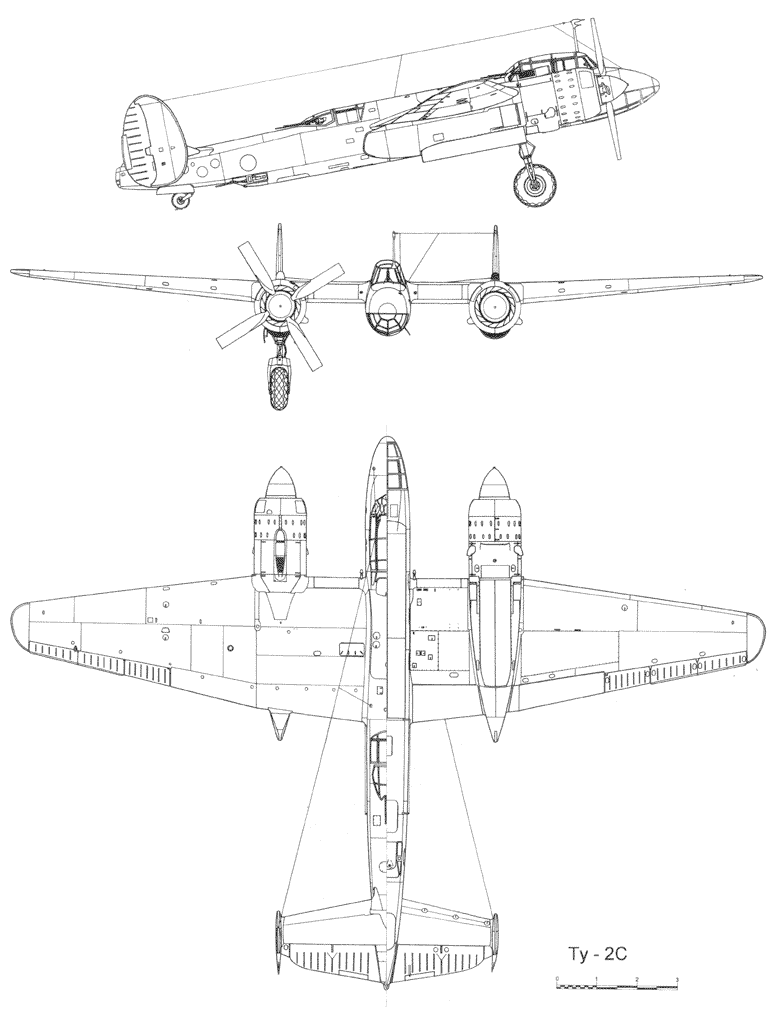

Ту-2

Тип: бомбардировщик

Разработчик: ОКБ «Туполева»

Год выпуска: 1936

Технические характеристики

Экипаж,чел: 3

Максимальная скорость,км/ч: 540

Дальность полета,км: 1300

Взлетный вес,кг: нормальный – 7540, максимальный – 8500

Вертолеты

ЦАГИ 1ЭА

Конструктор: Заводом опытных конструкций (ЗОК) ЦАГИ

Выпущен: август 1930 г.

Первый полет: 12 минут, 1932 г.

Технические характеристики:

Экипаж: 1

Взлётная масса: 1145 кг,

Скорость полёта: 20—30 км/ч.

Ми-1

Назначение: многоцелевой

Первый полёт: 1948 год

Начало использования: 1951

Всего построено: 2500-3000

Производитель: ОКБ М. Л. Миля

Характеристики

Экипаж: 1 чел.

Пассажиров: 2 чел.

Масса

Пустой: 1880 кг

Норм. взлётная: 2470 кг

Макс. взлётная: 2550 кг

Макс. скорость: 170 км/ч

Радиус действия: 360 км

Як-24

Разработчик: ОКБ Яковлева

Страна: СССР

Первый полет: 1952

Тип: Многоцелевой транспортный вертолет

Технические характеристики:

Экипаж, чел 3

Полезная нагрузка: 30 солдат или 18 носилок или 4000 кг груза

Масса, кг

пустого 10607

нормальная взлетная 14270

максимальная взлетная 16800

Максимальная скорость, км/ч 173

Перегоночная дальность, км 1300

Практическая дальность, км 650

Дальность с макс.нагрузкой, км 255

Ка-15М

Разработчик: ОКБ Камова

Страна: СССР

Первый полет: 1955

Тип: Многоцелевой вертолетъ

Технические характеристики:

Экипаж, чел 1

Полезная нагрузка: 1 пассажир или 300 кг груза

Масса, кг

пустого 986

максимальная взлетная 1410

Максимальная скорость, км/ч 150

Практическая дальность, км 310

Ми-6

Разработчик: ОКБ Миля

Страна: СССР

Первый полет: 1957

Тип: Многоцелевой транспортный вертолет

Технические характеристики:

Экипаж, чел 5

Полезная нагрузка: до 61 солдата или 6000 кг в кабине (до 12000 кг максимально) или 8000 кг на внешней подвеске

один 12.7-мм пулемет

Масса, кг

пустого 26500

нормальная взлетная 39700

максимальная взлетная 41700

Максимальная скорость, км/ч 250

Практическая дальность, км 500

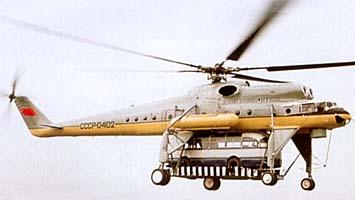

МИ-10

	Разработчик: ОКБ Миля
	Страна: СССР
	Первый полет: 1960
	Тип: Транспортный вертолет

ЛТХ:

Модификация	Ми-10
Диаметр главного винта, м	35.00
Диаметр хвостового винта, м	6.30
Длина,м	32.86
Высота ,м	7.80
Масса, кг
пустого	24680
нормальная взлетная	43550
максимальная взлетная	43700
Тип двигателя	2 ГТД Авиадвигатель (Соловьев) Д-25В
Мощность, кВт	2 х 4045
Максимальная скорость, км/ч	204
Крейсерская скорость, км/ч	180
Практическая дальность, км	650
Радиус действия, км	250
Практический потолок, м	3000
Статический потолок, м	2200
Экипаж, чел	3
Полезная нагрузка:	нормально - до 12000 кг груза , максимально - 15000 кг, на внешней подвеске - 8000 кг

МИ-2

Масса
Пустой:	2372 кг
Норм. взлётная:	3500 кг
Макс. взлётная	3659 кг
Силовая установка
Двигатель:	2 ГТД Климов ГТД-350
Мощность:	2х400 л.с.
Характеристики
Экипаж:	1 чел.
Пассажиров:	10 пассажиров или до 8 солдат (военный вариант) чел.
Крейсерская скорость:	194 км/ч
Макс. скорость:	210 км/ч
Дальность полёта:	580 км
Практический потолок:	4000 м
Скороподъёмность:	270 м/мин

Ми-2
Назначение:	многоцелевой
Первый полёт:	9 июля 1961 года
Начало использования:	1965
Всего построено:	5400 [1]
Производитель:	ОКБ М. Л. Миля
Размеры
Диаметр несущего винта:	14,50 м
Диаметр рулевого винта:	2,70 м
Длина с вращ. винтами:	17,42 м
Длина фюзеляжа:	11,40 м
Ширина фюзеляжа:	3,25 м
Высота с вращ. винтами:	3,70 м

МИ-8

	Разработчик: ОКБ Миля
	Страна: СССР
	Первый полет: 1963
	Тип: Многоцелевой транспортный вертолет

ТТХ Ми-8
Год принятия на вооружение	1966
Диаметр главного винта, м	21,29
Диаметр хвостового винта, м	3,91
Длина, м	18,22
Высота, м	5,65
Масса, кг - пустого	7260
Масса, кг - нормальная взлетная	11100
Масса, кг - максимальная взлетная	12200
Внутренние топливо, кг	1450 + 1420
Тип двигателя	2 ГТД Климов ТВ2-117А (ТВ3-117МТ)
Мощность, л.с.	2 х 1710 (2 х 3065)
Максимальная скорость, км/ч	260
Крейсерская скорость, км/ч	225
Практическая дальность, км	1200
Дальность действия, км	465
Практический потолок, м	4500
Статический потолок, м	1900
Экипаж, чел	2-3

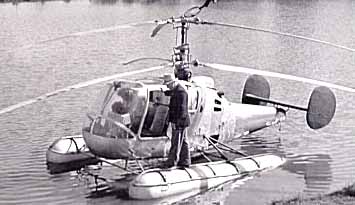

КА-26

Ка-26
Назначение:	многоцелевой вертолёт
Первый полёт:	18 августа 1965 года
Начало использования:	1969 год
Всего построено:	816
Производитель:	СССР, ОКБ Камов
Размеры
Диаметр несущего винта:	13.00 м
Длина фюзеляжа:	7.75 м
Ширина фюзеляжа:	3.64 м
Высота с вращ. винтами:	4.05 м
Масса
Пустой:	2072 кг
Норм. взлётная:	3060 кг
Макс. взлётная	3250 кг
Силовая установка
Двигатель:	2 поршневых двигателя воздушного охлаждения М-14В-26
Мощность:	2 х 325 л.с.
Характеристики
Экипаж:	2 чел.
Пассажиров:	6 чел.
Крейсерская скорость:	130 км/ч
Макс. скорость:	160 км/ч
Радиус действия:	465 км
Дальность полёта:	520 км
Практический потолок:	3000 м
