Топливозаправщики большой и особо большой вместимости.

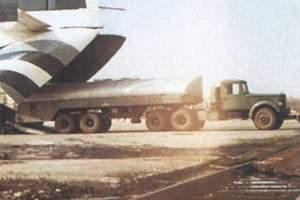

Рис.17.Топливозаправщик ТЗ-16.

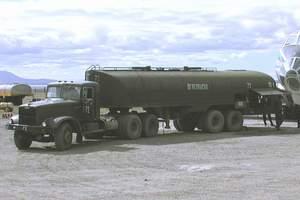

Рис.18.Топливозаправщик ТЗ-22.

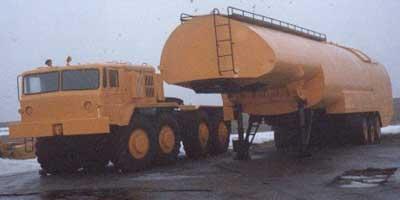

Рис.19.Топливозаправщик ТЗ-30.

Рис.20.Топливозаправщик ТЗ-60.

К топливозаправщикам большой и особо большой вместимости относятся ТЗ-22, ТЗ-30, ТЗ-60. Полуприцеп-топливозаправщик ТЗ-30 выпускается на шасси полупри­цепа МАЗ-9989. В качестве тягача используется четырехосный полноприводной седельный тягач высокой проходимости Э7410. Колесная формула тягача-полупри­цепа 12Х 12.

Технические характеристики ТЗ большой и особо большой вместимости.

Таблица 3.

Показатель	Модель топливозаправщика
	ТЗ-16	ТЗ-22	ТЗ-30
Вид перевозимого топлива Вместимость цистерны, м3: эксплуатационная геометрическая Способ заправки Расход раздаточной системы, м3/с: через один рукав с наконечником закрытой заправки через два рукава с наконечником закрытой заправки Тонкость фильтрации, мкм Максимальная скорость движения, км/ч Шасси автомобиля	Для реактивных двигателей и авиа­бензин 16,0 16,5 Открытый, закрытый 7,5·10ֿ3 11.7·10ֿ3 15...20 40 ЯАЗ-200В	Для реактивных двигателей 22 23,17 Открытый, закрытый 16,6·10ֿ3 33·10ֿ3 15...20 40 ЧМЗАП-5524	Для реактивных двигателей и авиа­бензин 30 31,5 Открытый, закры­тый 16,6·10ֿ3 33·10ֿ3 5…7 60 МАЗ-9989

Принцип работы технологического обору­дования тз большой и особо большой

вместимости..

Полуприцеп-топливозаправщик ТЗ-22 выпускается на шасси полуприцепа ЧМЗАП-5524. В качестве тягача используется колесный седельный тягач КрАЗ-258. Колесная формула тягача-полуприцепа 10X4.

Технологическая схема ТЗ-22 пред­ставлена на рис. 21.

1 18, 32, 36-задвижки; 2-цистерна; 3-заливная горловина; 4-водоотдели­тель;

5-дыхательный клапан; 6-ограни­читель наполнения; 7-предохранительный клапан;

8-мановакуумметр; 9-насос; 10, 12, 19, 31- вентили запорной системы;

11-отсекатель; 13-двигатель; 14, 21, 30-манометры; 15, 35-обратные клапа­ны;

16, 33, 37-сливные вентили; 17, 34-фильтры; 20, 28 -счетчики жидкости;

22, 27-демпферы; 23, 25-раздаточные краны; 24, 26-барабаны; 29-приемный штуцер

Рис. 21. Схема технологического обору­дования ТЗ-22:

Перед началом работы все задвижки, краны вентили должны быть закрыты (см. рис. 21). При

наполнении цистерны топливом при помощи своего насоса топливо через приемный штуцер

29 всасывается насосом 9 и через задвижку 36 и ограничитель наполнения подается в

цистерну.

При пере­мешивании топлива в цистерне оно из цистерны через задвижку / всасы­вается

насосом и через задвижку 36 и ограничитель наполнения подается обратно в цистерну.

При заправке ВС топливо из цистерны через водоотделитель, задвижки насос, фильтры,

счетчики жидкости, демпферы, раздаточные рукава и краны по­дается в топливные баки.

При откачивании топлива из раздаточных рукавов топливо через демпферы и вентили

всасывается насосом и через задвижку 36 подается в цистерну.
