38. Трубопроводы с насосной подачей жидкости. Особенности работы замкнутого трубопровода

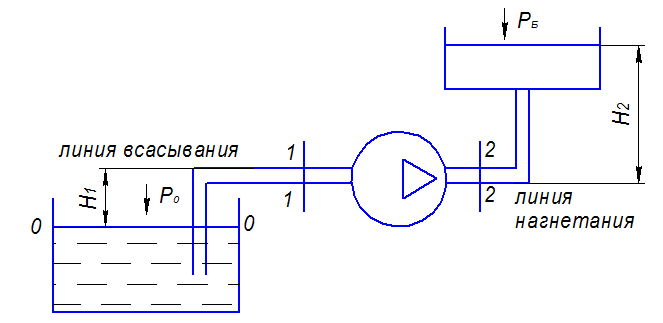

Запишем уравнения Бернулли для сеч. 0-0 и 1-1
зн.
жидкость поднимается под действием
давления
,
а насос создает разряжение
за
счет этого разряжения жидкость поднимается
и преодолевает сопротивление
Уравнение Бернулли для 2-2 и Б-Б.
Если
(открытые баки расположены с небольшой
разностью высот
)
подача(расход)

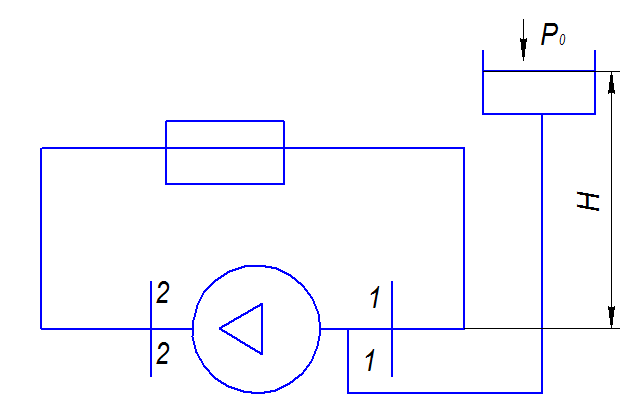

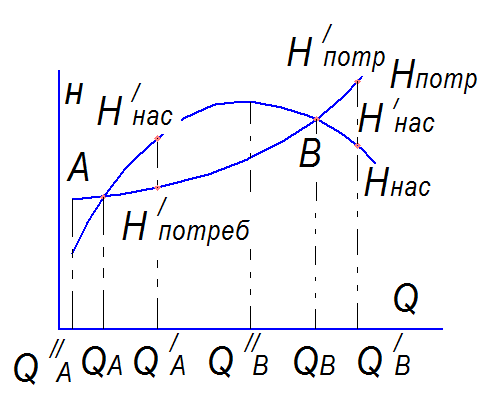

Рассмотрим замкнутый трубопровод.
В
полностью замкнутом трубопроводе
неопределенно
и зависит от
,
это может вызвать неустойчивую работу
насоса.
Решение.
Разомкнуть трубопровод, поставить в
трубопроводе бак, опред. давление
Поставить
расширительный бак, который и будет
определять давление на входе в насос
39. Гидравлические лопастные машины. Основы теории цбн.
Насосы
Объемные Лопаточные Вихревые
Вихревые – на создание объема. Объемные – на изменении объема.
Центробежные насосы: Модель движения жидкости в этом насосе.
Рассмотрим
идеальный насос:
Z
– количество лопаток.
-
потери отсутствуют. Импульс силы =
изменению количества движения. Момент
импульса силы = изменению количества
движения.

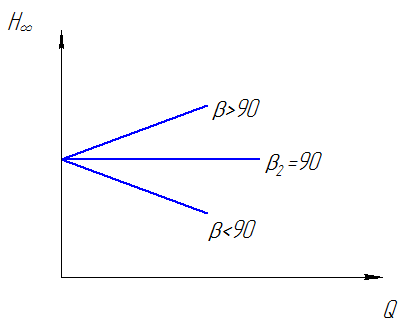

Обычно
в двигателях

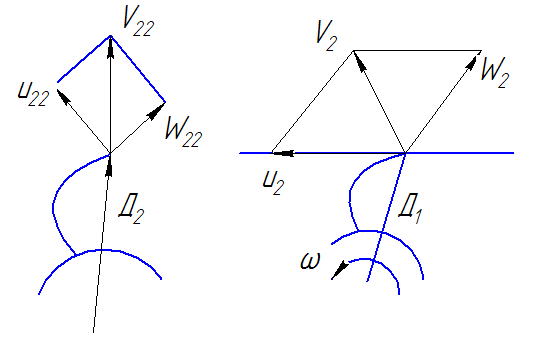

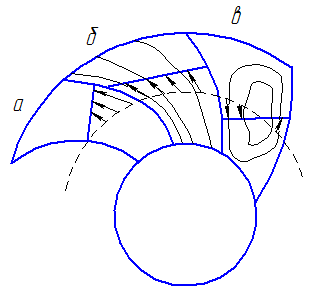

40. Переход к конечному числу лопаток.
А) на передней поверхности лопатки, давление получается повышенным, а скорость уменьшенной.
Б)
Течение с равномерным распределением
скоростей как при
В) Течение с вращательным движением в межлопаточном канале в сторону обратную вращению колеса.
Напор
при конечном числе лопаток уменьшается
из-за уменьшения тангенциальной
составляющей
в связи с появлением дополнительной
скорости
,
которая направлена в противоположную
сторону вращения колеса. Так же напор
уменьшается из-за уменьшения закрутки
в связи с малым количеством лопаток.
определяется
числом лопаток Z,
длины лопаток зависящих от отношения
и от наклона лопатки.
Конечная расчетная формула для коэффициента влияния числа лопатки.
41. Потери в насосе.
Суммарная потеря в насосе находится разностью теоретического напора, который создавался при условии отсутствия потерь в насосе, и действительного напора, создаваемого насосом.
Гидравлический КПД – всегда больше полного КПД, т.к. он учитывает лишь один вид потерь – гидравлические потери.
Потери в насосе раскладываются на два вида потерь:
- Обычные гидравлические потери(на трение и вихреобразования).

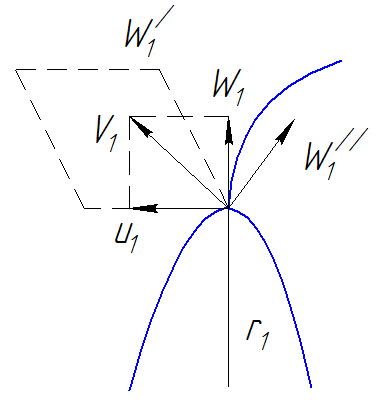

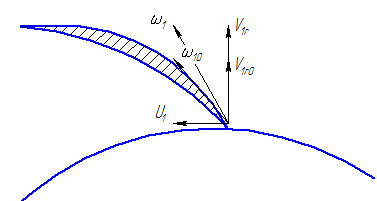

- Потери на вихреобразование при входе в РК. Возникает при нерасчетных режимах, когда расход больше или меньше расчетного, а радиальная скорость входа больше или меньше расчетной.
Полная
потеря в насосе равна сумме рассмотренных
потерь

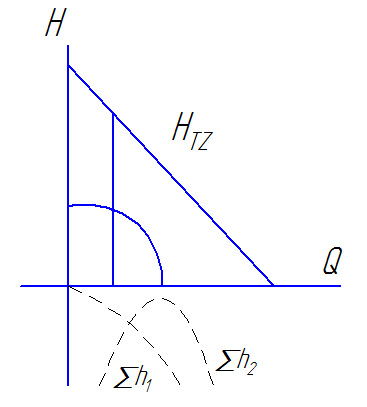

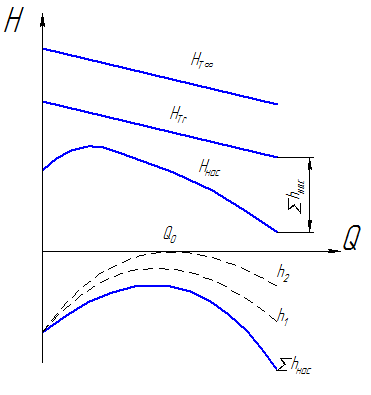

Расчетная
характеристика насоса.
42. Кпд насоса
гидравлическая
мощность.
потери
связанные со смещением.
43. Подобие насосов.
1) Геометрическое; 2) Кинематическое; 3) Динамическое.
подачи;
напоры;

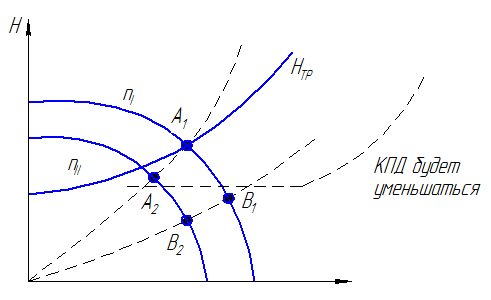

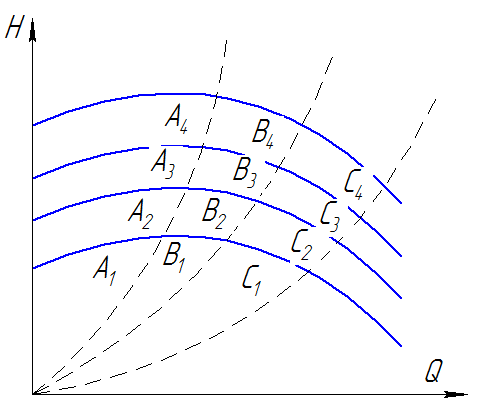

44. Пересчет характеристик насоса на другое число оборотов
Этими
формулами пользуются для пересчета
характеристик насоса с одного числа
оборотов на другое. Если дана зависимость
Н от Q
при
то аналогичная кривая для
может быть получена пересчетом абсцисс
точек первой кривой(расходов)
пропорционально отношению чисел
оборотов, а ординат (напоров) –
пропорционально квадрату этого отношения.
А1,
А2
… режимы работы подобные друг другу.
