8.2 Проверочный расчет валов на выносливость
Входной вал
Рассмотрим сечение, в котором действует максимальный суммарный изгибающий момент
Согласно рекомендации [2] концентратором напряжения является червяк с диаметром =50.4 мм.
Характеристики сечения вала определяем по формулам
- момент
сопротивления изгибу
- момент
сопротивления кручению

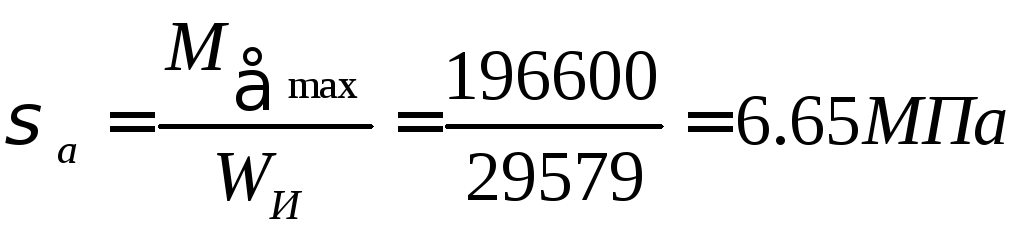

Определяем напряжения в опасном сечении вала
Согласно рекомендации [2]напряжения определяются по формуле

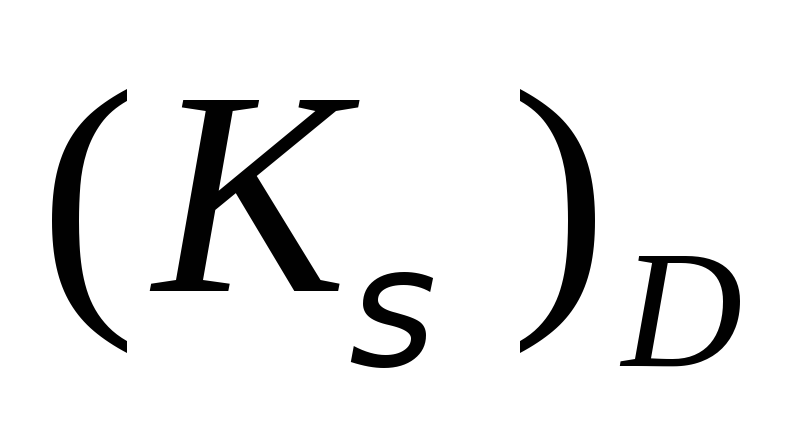

Определяем коэффициент концентрации нормальных и касательных напряжений. Согласно рекомендации [2] коэффициент концентрации нормальных и касательных напряжений определяются по формуле
Где
и
определяются по формулам
-эффективные коэффициенты концентрации
Где коэффициенты
принимаются согласно рекомендации [2]
Тогда
Определяем коэффициент запаса прочности
согласно рекомендации
[2], следовательно, вал проходит по
прочности
Промежуточный вал
Рассмотрим сечение, в котором действует максимальный суммарный изгибающий момент
Согласно рекомендации [2] концентратором напряжения является шпоночная канавка.
Характеристики сечения вала определяем по формулам
- момент
сопротивления изгибу
- момент
сопротивления кручению

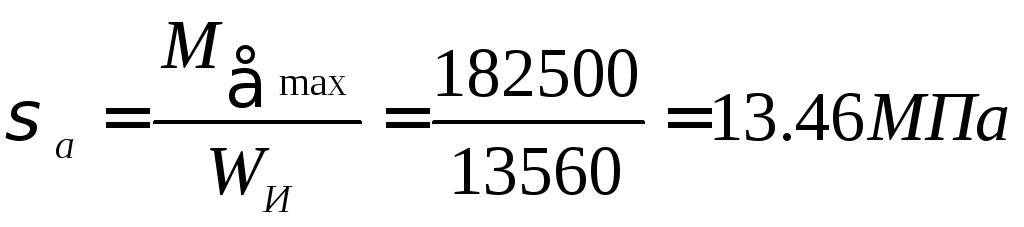

Определяем напряжения в опасном сечении вала
Согласно рекомендации [2]напряжения определяются по формуле
Определяем коэффициент концентрации нормальных и касательных напряжений. Согласно рекомендации [2] коэффициент концентрации нормальных и касательных напряжений определяются по формуле
Где
и
определяются по формулам
-эффективные коэффициенты концентрации
Где коэффициенты
принимаются согласно рекомендации [2]
Тогда
Определяем коэффициент запаса прочности
,
следовательно, вал проходит по прочности
Выходной вал
Рассмотрим сечение, в котором действует максимальный суммарный изгибающий момент
Согласно рекомендации [2] концентратором напряжения является посадка зубчатого колеса на вал диаметром 70 мм.
Характеристики сечения вала определяем по формулам
- момент
сопротивления изгибу
- момент
сопротивления кручению
Определяем напряжения в опасном сечении вала
Согласно рекомендации [2]напряжения определяются по формуле
Определяем коэффициент концентрации нормальных и касательных напряжений. Согласно рекомендации [2] коэффициент концентрации нормальных и касательных напряжений определяются по формуле
Где
и
определяются по формулам
-эффективные коэффициенты концентрации
Где коэффициенты
принимаются согласно рекомендации [2]
Тогда
Определяем коэффициент запаса прочности
,
следовательно, вал проходит по прочности
Проверочный расчет подшипников
Входной вал
Опора А
В опоре А ставим 2 подшипника № 7308 ГОСТ 27365-87.
Из справочника находим, что
Согласно рекомендации
[2] динамическая грузоподъемность двух
подшипников
Определяем расчетную грузоподъемность
,
где
-
эквивалентная динамическая нагрузка

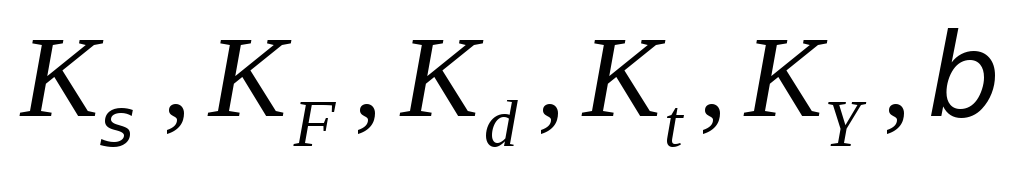

Коэффициенты
выбираются согласно рекомендации [2],
при условии
-
время работы
-
коэффициент надежности;
-
коэффициент, учитывающий влияние
качества подшипника;
- коэффициент вида
подшипника;
Тогда
,
следовательно, подшипник проходит по
грузоподъемности.

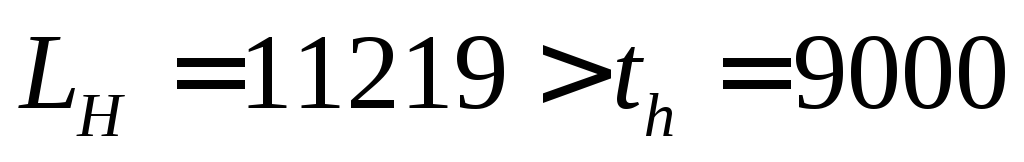

Определяем долговечность подшипника
Долговечность подшипника определяется по формуле
,
следовательно, подшипник проходит по
долговечности
Опора B
В опоре Bставим шариковый подшипник № 2208 ГОСТ 8328-75.
Из справочника находим, что:
Эквивалентная динамическая нагрузка согласно рекомендации [2]
,
следовательно, подшипник проходит по
долговечности
Промежуточный вал
Определяем осевые составляющие радиальных нагрузок подшипника
;
где
коэффициент eвыбирается
согласно рекомендации [2].
Определяем осевые реакции
Опора А
В опоре А ставим подшипник № 36209 ГОСТ 831-75.
Из справочника находим, что:

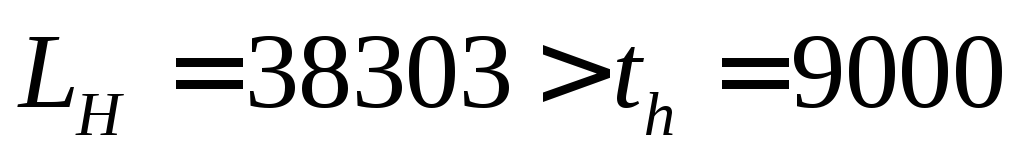

Согласно рекомендации [2] долговечность подшипника определяется по формуле
,
где
-
эквивалентная динамическая нагрузка
Коэффициенты
выбираются согласно рекомендации [2],
при условии
-
частота вращения на валу
- коэффициент вида
подшипника;
Тогда
,
следовательно, подшипник проходит по
долговечности
Опора B
В опоре Bставим шариковый подшипник № 36209 ГОСТ 831-75.
Из справочника находим, что:
Согласно рекомендации [2] долговечность подшипника определяется по формуле
,
где
-
эквивалентная динамическая нагрузка
Коэффициенты
выбираются согласно рекомендации [2],
при условии
-
частота вращения на валу
- коэффициент вида
подшипника;
Тогда
,
следовательно, подшипник проходит по
долговечности
Выходной вал
Опора А
В опоре Aставим шариковый подшипник № 113 ГОСТ 8338-75.
Из справочника находим, что:
Согласно рекомендации
[2] потребная грузоподъемность
подшипников,
где
-
эквивалентная динамическая нагрузка
Коэффициенты
выбираются согласно рекомендации [2]
-
время работы
Тогда
,
следовательно, подшипник проходит по
грузоподъемности.
Определяем долговечность подшипника в опоре А
Долговечность подшипника определяется по формуле
,
следовательно, подшипник проходит по
долговечности
Опора B
Шариковый подшипник № 113 ГОСТ 8338-75.
Из справочника находим, что:
Согласно рекомендации
[2] потребная грузоподъемность
подшипников
где
-
эквивалентная динамическая нагрузка
Коэффициенты
выбираются согласно рекомендации [2]
-
время работы
Тогда
,
следовательно, подшипник проходит по
грузоподъемности.
Определяем долговечность подшипника в опоре B
Долговечность подшипника определяется по формуле
,
следовательно, подшипник проходит по
долговечности
